3D技术带来培训新感受
220千伏沾益变电站效果图3D技术早已不是新奇陌生的事物,周末休闲看个3D电影也成为人们的家常便饭。如今,3D技术走进了变电站,成为了变电运行培训的一把利器。在刚刚结束的滇黔桂三省四地供电局2014年劳动技能竞

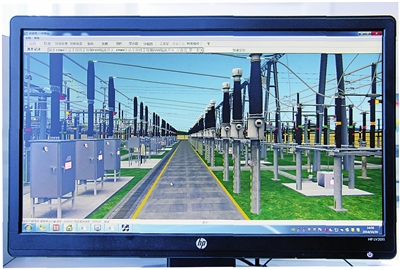

220千伏沾益变电站效果图 |
3D技术早已不是新奇陌生的事物,周末休闲看个3D电影也成为人们的家常便饭。如今,3D技术走进了变电站,成为了变电运行培训的一把利器。
在刚刚结束的滇黔桂三省四地供电局2014年劳动技能竞赛活动中,变电专业的实操考试并没有在现场变电站举行,而是全部由电脑操作代替,表面上看似乎失去了“实操”的意义,但其实另有玄机。在检查现场设备时,电脑上出现了与变电站实地一样的场景,包括监控后台、保护屏、一次设备的3D全仿真环境。运行人员整个事故处理流程完全在电脑上进行,但操作效果与在变电站实地操作如出一辙。这就是基于3D的变电运行仿真培训系统所实现的效果。
“实战”检验能力
基于3D的变电运行仿真培训系统是一套仿真操作软件。该系统通过模拟500千伏、220千伏、110千伏多种电压等级的变电运行仿真环境,实现变电运行人员在仿真变电站中的仿真实操演练和培训。通过参加各类变电运行仿真实操培训和演练,能够让学习人员熟悉不同电压等级下变电运行相关设备和监控系统的操作,掌握变电设备巡视流程,并通过参与事故案例处理提高应对能力。同时,系统模拟变电运行操作票生成流程,能让学习人员掌握变电运行的规范化操作;系统提供图形化故障模型的设置方式,让变电运行值班员将实际遇到的故障案例记录在案并发布,实现变电运行人员工作经验的积累以及变电运行知识的共享。
“最检验和最考验运行值班人员能力的并不是日常巡视维护,而是事故应急处理能力。”在刚刚结束的滇黔桂三省四地供电局2014年劳动技能竞赛活动中,作为主办方曲靖供电局变电专业参赛人员教练的杨宜洪这样说道。
作为从变电站走出的全国劳模,杨宜洪参加过很多形式的培训,而作为几十年的老运行,也深知运行专业培训的难点不是“两票三制”、“运行规程”等制度,也不是专业技术知识,而是面对异常事故的应急处理能力。它是运行值班员最核心的专业素养,唯有亲身经历才能检验自己在真实情形下的反应、心理和处理思路是否正确。
3D技术带来培训新感受
“所以在传统培训中,我们更多做的是‘事故预想’、‘反事故演习’之类的假设,模拟事故处理流程。”曲靖局翠峰巡维中心技术专责王琳说,在3D仿真系统中,培训事故处理将生硬的死记硬背转换为清晰的直观感受,通过模拟实际的检查和操作,让大家体验到身临其境的事故处理感。
快速累积“经验”
确实,3D仿真系统很好地解决了这个问题,事故处理的培训不再是纸上谈兵、也不再是凭空想象,而是实实在在可以体验、可以感受,甚至可以“胡来”。
“我们可以先按照自己的思路处理事故,如果这个判断是错的,系统的反应会和变电站的实际效果一样,造成设备损坏、停电范围扩大等等,如此给自己留下的印象会很深。”王涛是尖山集控中心的值班长,作为运行班组处理异常事故的指挥者,他更迫切需要提高自身处理事故的应急能力。
而对于像王涛一样的年轻值班长,最想提升的就是现场处理事故的经验,而实际工作中,新任班头们对经验可遇不可求。再加之近年来由于管理的完善和设备的升级,无论是设备事故还是电网事故都越来越少。如何才能练就在面对事故时“临危不乱”的处理能力?3D仿真系统无疑很好地解决了这个问题。
在系统中,使用者可以自己设置事故,先按照自己的思路来处理,处理的过程和正确与否系统会自动记录,等待处理结束后反馈给使用者,查看自己处理的结果。并且,处理过程可以是“慢条斯理”的,即把所有的可能性、疑点都排查一遍,以此来加深印象。同时,系统甚至保留了真实变电站后台报文中存在的一些干扰性信息,让使用者学会如何在一推信息中找到真正有用的信息,做出正确的判断。“用系统想学习什么事故都可以。”王涛表示3D仿真系统无疑是对年轻值班长最好的培训福利。
“多运行方式”的历练
随着现代电网信息化、自动化技术的发展,供电企业很多都采用变电运行集控模式,以实现变电站的无人值守。通过近些年变电综合自动化建设,目前曲靖局已组建多个变电集控中心,实现了无人值守的运行模式。在这种新的工作模式下,运行人员的工作对象不再是一个变电站的设备,而是不同电压等级和不同接线方式下的不同设备。要求加强变电运行人员的技术技能培训,迅速提高变电运行人员的岗位技术素养和工作能力,最大限度地避免因为培训不到位而引起的误操作事故发生。
基于3D的变电运行仿真培训系统利用三维仿真虚拟技术来模拟变电站和集控中心的实际运行环境和设备,三种电压等级、多种运行方式,变电运行人员在仿真场景中能够以身临其境的感觉来进行变电设备的仿真操作和日常巡视,很好地避免了摸着石头过河慢慢熟悉设备的过程,更降低了出错的风险。 易培林
