配电网工程施工标准工艺规范的编制和应用

内蒙古电力(集团)有限责任公司牛继荣 苏雁飞 陶觊 张登云 霍树杰

袁海李伟 郭海云 赵晨旭 萨仁高娃 闫志海

1前言

配电网是国民经济和社会发展的公共基础设施，按照《配电网建设改造行动计划(2015~2020年)》要求，为加快配电网建设改造，推进转型升级，近年来，内蒙古电力(集团)有限责任公司对配电网建设投资不断加大。2016年5月、7月，我公司相继出台《配电网工程典型设计》《配电网工程施工标准工艺规范》以提高设备标准和施工质量，为打造城乡统筹、安全可靠、经济高效、技术先进、环境友好的配电网络打下坚实基础，为下一步适应能源互联、推动“互联网+”发展提供有力支撑，对于稳增长、促改革、调结构、惠民生具有重要意义。

2实施背景

内蒙古西部地区配电网近年来发展迅速，大量投资取得了显著成效，但用屯水平相对国际先进水平仍有差距，我公司根据配电网现状制定的《配电网工程典型设计》似及《配电网工程施工标准工艺规范》中，各项设备指标、施工标滁均处于国家先进水平。

随着电力系统改革的不断深入，特别是厂网分开后竞价上网，发电企业面向大企业直接供电政策的推行，传统电网向智能电网的跨越式发展，电力工程的基本建设和安全稳定发展显得尤为重要和紧迫。为提高电力工程基本建设的工程质量，确保能源安全和公共安全，经研院和各大发电、电网基建管理部门在总结多年成熟的施工技术和工艺的基础上，推行了“标准工艺”。配电网建设的施工现在必须要经过标准工艺的规范和指导，才能建设出安全、可靠、美观、实用的设施。

3成果简介

(1)范围

本规范规定了10kV及以下配电网施工项目应遵守的工艺规范及施工要点等内容。

本规范适用于公司所属各有关供电单位(三个超高压局除外)。

(2)工艺规范

根据公司所属各有关单位配电网施工工艺特点，主要编写包括土建、电缆线路、接地装置、架空线路、二次电缆、电缆防火封堵、配电变压器、柱上设备、环网箱、电缆分支箱、开关柜、配网自动化装置、0.4kV线路、接户线、进户线、表箱安装、表内接线、采控终端安装、接地安装等19项共160子项施工标准工艺规范。

(3)具体设备工艺

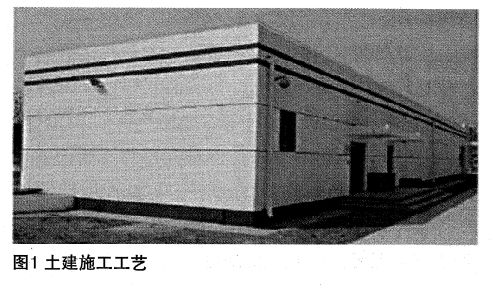

1)土建施工工艺如图1所示。

其中包括开关站、环网室、配电室基础建设工艺，配电设备(箱式变电站、环网柜)基础的工艺，杆塔基础的建设工艺，电缆线路土建工程的详细施工工艺以及电缆沟(电缆隧道)附属设施的施工工艺。

2)电缆线路电气工程

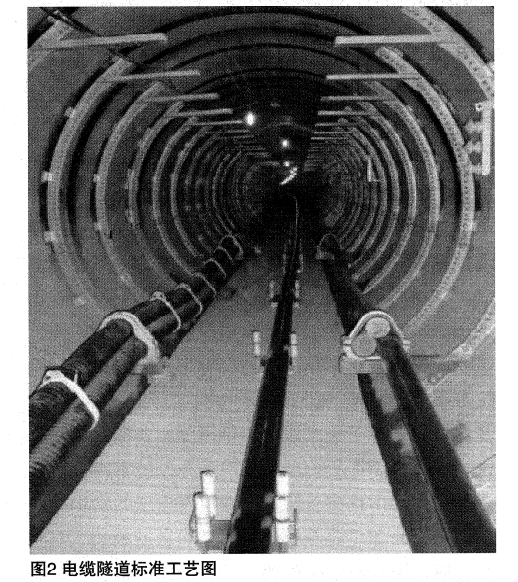

内容包括电缆直埋敷设工程的详细施工工艺，电缆排管敷设工程的详细施工工艺，隧道电缆沟敷设的施工工艺以及电缆附件工程的建设工艺，如图2所示。

3)接地装置工程

接地工程包括开关站、环网箱、配电室、柱上变压器、柱上设备等接地的详细施工工艺，线路接地的详细建设方法，如图3所示。

4)架空线路施工工艺

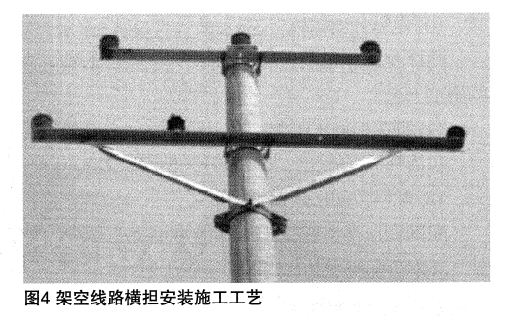

架空线路的施工工艺包括杆塔组立工艺，横担安装的详细建设工艺，拉线的施工工艺以及导线架设的施工工艺，参考图4所示。

5)二次电缆接线施工工艺

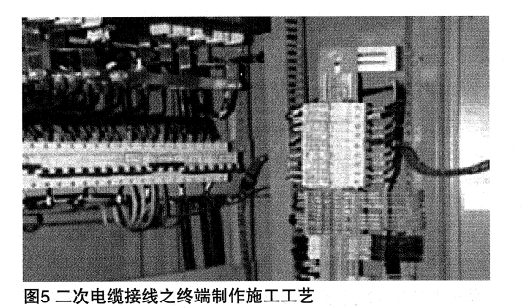

包括二次电缆就位工艺，二次电缆终端制作工艺，芯线整理、布置的详细方法以及二次屯缆固定的施工工艺，如图5所示。

6)电缆防火封堵施工工艺

防火部分主要包括电缆沟防火墙工艺，竖井封堵工艺，盘桓封堵施工工艺，电缆保护管封堵施工工艺，湍子箱、二次接线盒封堵的详细建设方法以及防火包带或涂料的施工工艺。如图6所示。

7)配审变压器施工工艺

变压器的施工工艺包括室内变压器、箱式变压器和柱上变压器的详细建设施工工艺。

8)柱上设备施工工艺

柱上设备的施工工艺包括柱上开关，柱上隔离开关，跌落式熔断器，封闭型喷射式熔断器和避雷器的具体施工工艺。

9)环网箱施工工艺

包括施工前现场检查和环网箱安装的具体工艺。

10)电缆分支箱施工工艺

同样包括施工前现场检查以及电缆分支箱安装的施工工艺。

11)开关柜施工工艺

包括开关柜施工工艺以及开关柜安装工艺。

12)配网自动化装置施工工艺

配网变压器监测计量终端的建设工艺和户内开关(环网)配电自动化终端的安装工艺。

13)低压线路施工工艺

包含低压电杆组立工艺，低压导线架设一放线工艺，低压导线架设一一一紧线工艺，低压转角杆、终端杆的建设工艺，安全距离标准，横担和螺栓安装工艺，低压线路连接工艺，绝缘子安装工艺，架空线路与电缆连接工艺，低压四线架设建设工艺以及低压四线引下线施工工艺。

14)接户线安装工艺规范

包括金属横担及第一支持物的安装工艺和接户线的连接与安装工艺。

15)进户线安装工艺规范

内容包括进户线的安装和进户线的连接工艺。

16)表箱安装工艺规范

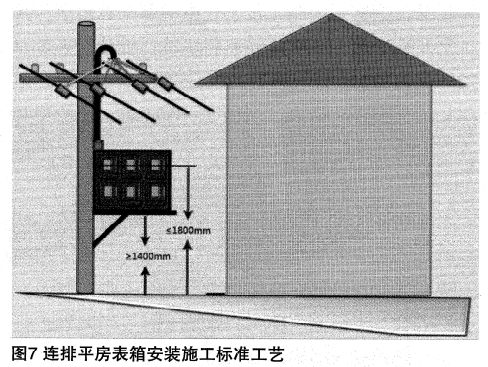

多层住宅表箱安装工艺，连排平房表箱安装工艺，杆上表箱安装和变台计量箱安装工艺。连排平房表箱安装施工标准工艺如图7所示。

17)电能表安装工艺规范

居民集中电能表安装、固定工艺，元器件安装标准工艺，元器件连接工艺和动力用户安装施工工艺。

18)台区计量栗控终端安装工艺规范

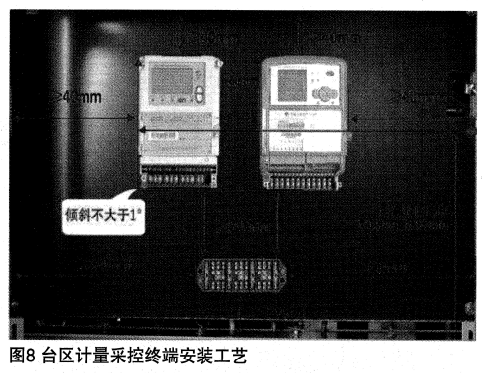

电能表、采控终端、接线盒的安装固定工艺，互感器安装工艺，元器件连接工艺，铅封安装工艺和CT二次电缆的安装工艺。台区计量采控终端安装工艺如图8所示。

19)接地安装

包括电表箱接地安装的详细方法。

4成果的先进性与经济性

内蒙电力公司给了“标准工艺”明确的定义，系指“对工程质量管理、工艺设计、施工工艺和施工技术等方面成熟经验、有效措施的总结与提炼而形成的系列成果，经公司统一发布、推广应用”。标准工艺具有技术先进、安全可靠、经济适用、便于推广等特点，是工程项目开展施工图工艺设计、施工方案制定、施工工艺选择等相关工作的重要依据;是有效促进施工技术进步、技术积累，加大成熟施工技术、施工工艺的应用，推动施工技术水平和技术创新能力的提高，保障工程建设质量的稳步提升的直接表现。

通过标准工艺的规范，可有效减少工人的施工时间，增加施工质量，减少重复施工的次数，例如施工一个5公里线路工程，传统工艺需投入20人天工作量，在标准工艺规范指导参照下仅需投入14人天工作量，可节约6人天工作量，按照人工费每人天500元计算可节约3000元，合每公里节绚600元。一次重复施工折合损失原工作量的40%，5公里线路工程需再次投入8人天工作量，即成本增加4000元，每公里增加800元，则运用标准工艺后每公里合计降低成本约1400元。2017年公司在配网项目建设上的投资已达61.8亿元，配网线路工程的单公里造价约为18万/公里，已投资34330公里，运用标准工艺建设后可节约成本约2609.08万元(重复施工率按20%计算)。标准工艺规范还也可以节约施工物料，延长设施的使用时间和寿命，从而大大的节约了预算和损耗，使配电网建设在经济性方面得到了质的飞跃。

5实施推广情况

通过近半年的应用，有效解决了以往配电网建设工作中工艺多样、施工质量不高的问题，全面提升了配电网工程建设效率和管理水平，实现了标准化工艺应用率和标准物料执行率达到100%，施工工艺达标率达到100%。

“标准工艺”的推出，使内蒙古配电网建设得到了质的飞跃。不仅仅在经济效益方面为配电网建设节省了大量的资金.还使设施建设的安全性得到有效的提高和/Ju强。从目前的“标准工艺”实施情况来看，各个盟市供电局已完全按照标准工艺的标准进行施工建设，公司还举办了系列标准工艺评优工程活动，评选出各个供电局做的优质T程，给予一定的宣传和奖励。目前蒙西配电网已完全按照标准工艺的要求进行施工和建设。

在工程建设方面，内蒙古电力公司全面执行“样板领路、示范先行”思路。通过示范工程建设，树立标杆形象，形成示范效应，进一步推动配电网施工标准工艺的应用。在配电柱上变台、户表计量改造施工中具体落实，推出各类样板示范工程，以点带面，促进工程建设质量整体提升。通过在1990个柱上变压器的建设施工中，实现了10干伏变台建设过程规范化、作业标准化、施工精细化的目标。

6总结

《配电网工程施工标准工艺规范》是比较先进的施工工艺标准，它不仅具有根据内蒙古实际环境所设计的创新亮点，也具备可以大量推广的实用价值。配电网设计的高度集成化、物料供应的成套化、施工作业的规范化是未来配电网工程建设发展的必然趋势，通过标准工艺的执行，可以节约空间与资源，提高了工作效率和速度，从而使配电工程典型设计在实际工程中得以更加广泛的应用。它还可以有效促的进施工技术进步、技术积累，加大成熟施工技术、施工工艺的应用，从而提高经济效益，推动行业进步。
