配电网常用的无功补偿方式及特点

配电网中常用的无功补偿方式包括：在高低压配电线路中分散安装并联电容器组;在配电变压器低压侧和车间配电屏间安装并联电容器以及在单台电动机附近安装并联电容器(就地补偿)等。

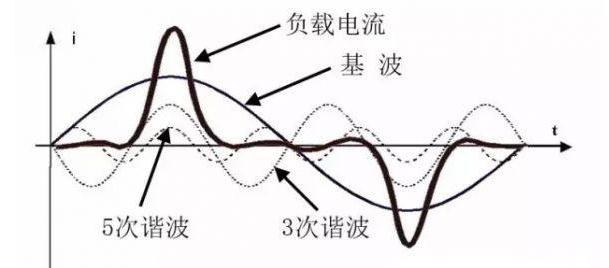

谐波

目前，常采用的无功补偿方式有就地无功补偿，分散无功补偿和集中无功补偿。

就地无功补偿采用电容器直接装在用电设备附近，与电动机的供电回路相并联，常用于低压电网。它使用晶闸管或者机械开关作为投切开关，通过就地电压传感器控制而自动地投切电容器。运行时电机所需无功由电容器就地供给，能量交换距离最短，可以最大限度降低线路的电流。在线路相同的条件下，线路损耗与电流的平方成正比，所以电容就地补偿节电效果最好，投资也小。但是，工业现场环境相对较差，特别是冶金行业，金属粉尘含量较高，维护保养等若不及时进行，往往容易损坏。

分散无功补偿常采用高压电容器分组安装在电网的10kV/6kV配电线路的杆架上、公用配电变压器的低压侧、用户各车间的配电母线上，达到提高电网的功率因数，降低供电线路的电流，减少了线损的目的。

集中无功补偿采用变电站和高压供电电力用户降压变电站母线上的高压电容器组;也包括集中装在电力用户总配电高低母线上的电容器组。其优点是有利于控制电压水平，且易于实现自动投切、利用率高，维护方便，能减少配电网、用户变压器及专供线路的无功负荷和电能损耗，但是不能减少电力用户内部各条配电线路上的无功负荷和电能损耗。

根据P=Scosφ，当功率因数cosφ=1时，有功功率P等于变压器的视在功率S,而当功率因数为0.6-0.7时，如不进行补偿，供电变压器的效率就难提高。例如，1000kVA的变压器仅能带600-700kW的有功功率。在采用无功自动补偿是，功率因数可控制到0.95-0.98，其增容效果非常显著。电容器的充放电功能可以有效地稳定电压，提高供电质量。电容器的安装环境可以选择有利于日常维护、保养的地方，有利于延长电容器的使用寿命。特别是在380/220V低压网，应提倡使用分散自动无功补偿方式。
