史上最全储能逆变器参数详解

在储能项目中，逆变器、电池等关键设备构成了系统的核心单元。

作为逆变器设备及解决方案供应方，小固针对单相储能、三相储能，储能转换器(DC耦合、AC耦合)等目前市场上多款储能产品，本文将对储能逆变器参数、应用形式、配置方法进行详细介绍。

(文章来源：固德威光伏社区微信公众号)

温馨提示：本文内容翔实，参数详解涉及九大类：直流输入参数、电池参数、输出参数(并网)、输出参数(离网)、通讯情况、基本参数、逆变器保护、逆变器效率、法规及标准。

一、为什么选择安装储能逆变器?

提高更高的自用比例。白天，光伏发的电供负载使用，多余的电储存在电池里;晚上，光伏不发电，电池的电给负载使用，达到不用电网或少用电网电的目的。

在电网停电的时候或者电网不稳定的时候，可以自动切换到电池供电的模式，这个切换时间是非常短的(UPS效果)，负载可以继续使用。

双向储能的功效—光伏可以给电池充电，同样的电网的电也可以给电池充电(电费较低的时候);这样可以用电池调开峰谷电价差或当作备用电源来使用。

纯离网工况下也可以使用，带动一定功率大小的负载工作。

二、储能逆变器的技术参数

以最常用的单相储能机型为例。

ES单相储能逆变器外观

ES储能机的接线

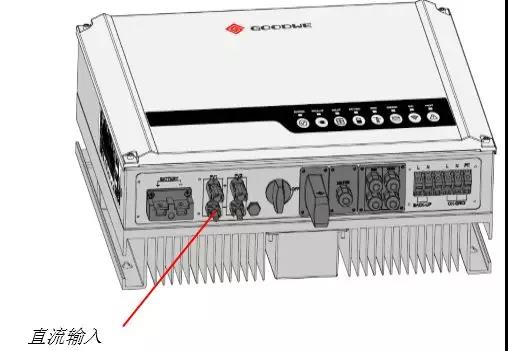

1、直流输入参数

小固解读：储能机直流侧共2路输入组串，2路MPP追踪，每串最大输入电流为11A，最大输入电压为580V，MPPT工作电压范围为125~550V，在组串数量设计的时候，要考虑到到组串的开路电压不要超过580V(考虑现场极限温度)，工作电压在125~550V之间，建议额定工作电压在360V;若采用285W的板子，建议使用20~22块，组件容量为5.70~6.27kWp为宜)。

2、电池参数

电池的电压为48V(额定电压)，如果用户使用了2V，12V等电压的铅酸电池，可以通过串联多块电池的方式得到48V的电压。

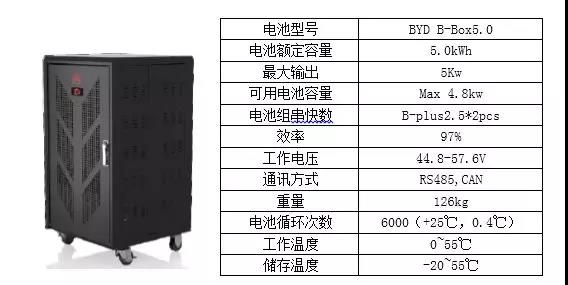

BYD锂电池参数

电池的容量跟电池的数量、单块电池的安时数有关，在选择电池容量的时候要合理选型，最常见的办法是根据用户侧的负载大小、用电时长来计算电池容量;如果负载比较大或者用电情况复杂，可以考虑到储能机1~2天光伏发电的能力来配置电池。

电池的选型一般要考虑电池的寿命、放电深度、循环次数等因素，铅酸电池价格较为便宜，但是电池的寿命相对较短，DOD深度较低，且铅酸电池组充放电没有BMS协议管理，存在不一致性，可能出现电池鼓包等现象，故不推荐使用; 锂电池价格较为昂贵，但由于有BMS协议进行充放电的管理，一般寿命较长，固德威储能机兼容比亚迪(BYD)、LG、中兴派能等大品牌的锂电池厂家。

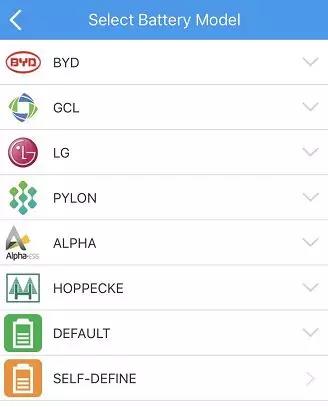

APP电池选型界面

电池的接线：ES电池输入的充放电电流可达直流100A，考虑到电池到逆变器的参数，一般选用25mm2的直流线缆。

直流线缆(25mm2铜芯线缆)

3、输出参数(并网)

储能逆变器有两个输出端：

一个是并网输出端，又叫on-grid 端;

另一个离网输出端，又叫back-up输出端。

并网输出端一定要接电网才有输出，在并网端和电网之间可以接负载，叫做并网端负载;

当电网断电的时候，这些负载不能工作(防孤岛保护)。当电网有电的时候，光伏会优先供负载使用，光伏不够的时候，电网予以补充，对负载的容量没有限制。

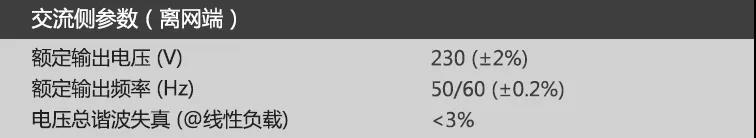

4、输出参数(离网)

而离网输出端(back-up输出端)，Back-up端输出电压为220/230V， 只能接负载，对于常见的负载都可以接入，负载功率受到逆变器功率的限制，一般5kW(GW5048D-ES)逆变器离网端最大输出不超过4.6kW，接单个感性负载不超过1.5kW，总的感性负载不超过2.5kW。

同时还必须注意以下事项：离网端不能和并网端接在一起。多台储能机的离网端也不能接在一起。

在备用模式下，back-up由电网供电，突然电网断电会自动切换到电池供电，并离网切换时间小于10ms，UPS级别响应时间，属于不间断电源;而很多逆变器厂家的储能逆变器为EPS，属于应急电源，切换时间只是小于5s。

5、通讯情况

1接BMS协议通讯，逆变器自带3m的通讯线，默认CAN通讯;

2为DRED接口，澳洲电网要求;

3为RS485接口，可做第三方监控;

4为预留接口。

WiFi模块可实现本地配置，逆变器没有按键和显示屏，需要通过手机APP或平板连接逆变器的solar-wifi进行相关工作模式的设置，同时WiFi还可以像并网机一样可实现远程监控。

Ezmeter口接Ezmeter表，线长10m，由固德威提供。电表通讯为RS485通讯Ezmeter表可监测本地负载的情况，还可以实现防逆流的功能(不往电网送电)。

6、基本参数

散热方式——无风扇，自然散热，超静音(<25dB)，低损耗;

安装方式—壁挂式安装，含背板。

防护等级——IP65 (可以户外安装使用)

人机交互—LED灯，APP控制，逆变器上共有8个LED等，分别代表SYSTEM 、BACK-UP 、 SOLAR 、BATTERY 、GRID、 ENERGY 、WIFI、 FAULT ，每个灯含义如下：

逆变器保护

7、逆变器效率

小固解读：逆变器的效率是很重要的，同时逆变器的稳定性、保护、电磁干扰能力、输出电压冗余、短时过载能力、谐波谐振也是非常重要的，为此国家或者行业制定了相关法规和标准，如第③条。

8、法规及标准

#FormatImgID_19#

小固解读：逆变器要并到当地电网，必须符合当地的并网标准，安全标准和EMC标准;目前国内暂时还没有关于储能的标准，并网的标准对储能逆变器有诸多不适用。期待关于储能的法规和补贴能够早日到来。

总结

储能逆变器的技术参数是逆变器性能和应用方式最直接的体现，上述内容对储能逆变器的参数进行了详细的介绍，后续有机会小固还会对某些特别内容进行更加细节性的剖析，也欢迎大家提出您对于储能逆变器技术参数的理解，或者您想要的储能产品或技术。
