如何提高锂电池能量密度？

是什么决定了新能源汽车的续航里程?新能源汽车的续航主要取决于可用电量和整车能耗。

续航能力↑=可用电量↑÷能耗↓

在相同能耗不变，电池包体积和重量不变都受到严格限制的情况下，新能源汽车的单次最大行驶里程主要取决于电池的能量密度。

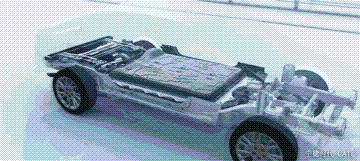

图1 电池包系统在整车中的布局

什么是能量密度？

能量密度(Energydensity)是指在单位一定的空间或质量物质中储存能量的大小。电池的能量密度也就是电池平均单位体积或质量所释放出的电能。电池的能量密度一般分重量能量密度和体积能量密度两个维度。

电池重量能量密度=电池容量×放电平台/重量，基本单位为Wh/kg(瓦时/千克)

电池体积能量密度=电池容量×放电平台/体积，基本单位为Wh/L(瓦时/升)

电池的能量密度越大，单位体积、或重量内存储的电量越多。

什么是单体能量密度？

电池的能量密度常常指向两个不同的概念，一个是单体电芯的能量密度，一个是电池系统的能量密度。

电芯是一个电池系统的最小单元。M个电芯组成一个模组，N个模组组成一个电池包，这是车用动力电池的基本结构。

图2 动力电池系统构造示意图

单体电芯能量密度，顾名思义是单个电芯级别的能量密度。

根据《中国制造2025》明确了动力电池的发展规划：2020年，电池能量密度达到300Wh/kg;2025年，电池能量密度达到400Wh/kg;2030年，电池能量密度达到500Wh/kg。这里指的就是单个电芯级别的能量密度。

什么是系统能量密度？

系统能量密度是指单体组合完成后的整个电池系统的电量比整个电池系统的重量或体积。因为电池系统内部包含电池管理系统，热管理系统，高低压回路等占据了电池系统的部分重量和内部空间，因此电池系统的能量密度都比单体能量密度低。

系统能量密度=电池系统电量/电池系统重量OR电池系统体积

究竟是什么限制了锂电池的能量密度？

电池背后的化学体系是主要原因难逃其咎。

一般而言，锂电池的四个部分非常关键：正极，负极，电解质，膈膜。正负极是发生化学反应的地方，相当于任督二脉，重要地位可见一斑。

图3 方壳电芯结构图

我们都知道以三元锂为正极的电池包系统能量密度要高于以磷酸铁锂为正极的电池包系统。这是为什么呢?

现有的锂离子电池负极材料多以石墨为主，石墨的理论克容量372mAh/g。正极材料磷酸铁锂理论克容量只有160mAh/g，而三元材料镍钴锰(NCM)约为200mAh/g。

根据木桶理论，水位的高低决定于木桶最短处，锂离子电池的能量密度下限取决于正极材料。

磷酸铁锂的电压平台是3.2V，三元的这一指标则是3.7V，两相比较，能量密度高下立分：16%的差额。

当然，除了化学体系，生产工艺水平如压实密度、箔材厚度等，也会影响能量密度。一般来说，压实密度越大，在有限空间内，电池的容量就越高，所以主材的压实密度也被看做电池能量密度的参考指标之一。

在《大国重器II》第四集中，宁德时代采用了6微米铜箔，利用先进的工艺水平，提升了能量密度。

如果你能坚持每行读下来一直读到这里。恭喜，你对电池的理解已经上了一个层次。

如何提高能量密度呢？

新材料体系的采用、锂电池结构的精调、制造能力的提升是研发工程师“长袖善舞”的三块舞台。下面，我们会从单体和系统两个维度进行讲解。

——单体能量密度，主要依靠化学体系的突破

01 增大电池尺寸

电池厂家可以通过增大原来电池尺寸来达到电量扩容的效果。我们最熟悉的例子莫过于：率先使用松下18650电池的知名电动车企特斯拉将换装新款21700电池。

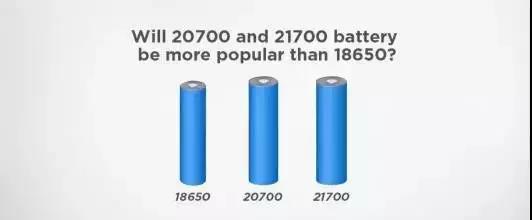

图4 不同尺寸的圆柱电池对比

但是电芯“变胖”或者“长个”只是治标，并不治本。釜底抽薪的办法，是从构成电池单元的正负极材料以及电解液成分中，找到提高能量密度的关键技术。
