单片机嵌入式在远程电网监测系统中的应用

2013-10-23 15:10:40 dzsc　点击量：评论 (0)

为了保证电网的安全运行，了解电网运行状况，需要对电网的各种运行参数(如三相电压、电流、有功功率、无功功率等)进行实时监测。嵌入式远程电网监测系统将现代计算机、通信、网络及自动化技术融为一体，对配电网

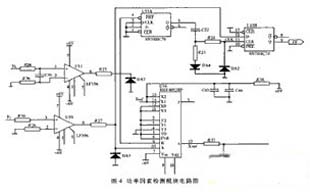

因此，电容上的电压反映了相位差的大小。CPU经过数据处理可确定功率因素的大小。

2.4 以太网接口模块

以太网接口模块选用RealTek公司的RTL8019AS全双工以太网控制器，主要功能是处理以太网协议。它自带16KB的SRAM，并通过RJ45接口与以太网通信。数据的流向为：请求信息从以太网来，通过RJ45送到RTL8019AS，处理后的数据包送入SX52BD协议栈，由协议栈对数据包进行解析，得到原始请求信息。请求信息再经过SX52BDSX52BD的处理，产生回复信息。回复信息到以太网的过程与上述过程正好相反。

2.5 其它模块电路

EEPROM：CPU通过I2C总线访问EEPROM器件24C25624C256。网页就存储在EEPROM中。EEPROM中的网页内容通过主CPU的读写操作可以实现网页的浏览、重新下载和更新。受容量的限制它不可能存储大量页面。

时钟模块电路：选用了时钟芯片DS12B887DS12B887。它可以产生秒、分、时、日、星期、月及年等七个时标。可以通过编程读取和修改这些时标，也可以编程产生定时中断。采用硬时钟，可以不占用单片机的定时器资源，减轻软件设计量。

看门狗电路：电网监测仪的工作环境通常具有强烈的电磁干扰，在工作要求极高的情况下为了防止干扰，引入了看门狗电路。采用MAX813LMAX813L芯片。该芯片具有监控电路，如果程序在1.6s之内还不给MAX813L"喂狗信号"，它就会产生看门狗输出，系统复位。
