配电站综合自动化发展的助手------通信管理机

   一        系统介绍

随着电力自动化系统网络化和智能化的不断发展，对我国配电站综合自动化系统也提出了更高的要求，通信管理机应需而生，解决了这一难题，因此其整体用量呈递增趋势，据不完全统计，目前每年的需求量已不少于5000台，主要用在新建和改扩建的变电站、配电站、热电厂、水电厂等方面。比如，研祥的嵌入式通讯管理机TPC-1203就在配电站综合自动化系统中有着全方位的系统应用。该系统采用了先进的计算机网络技术和通讯技术，是集测控、远动于一体的新型综合自动化系统，适用于35KV及以下电压等级的配电站，除了电力行业，该通信管理机还广泛适用用机场、公路、电气化铁路、地铁、矿山、石化、冶金、楼宇及其它工业自动化领域，是配电站层面综合自动化系统的理想解决方案。

所谓通信管理机是高度集成的新一代嵌入式智能通信装置，用于实现对整个变配电自动化系统现场的信息收集，并集中送往当地后台或远方调度主站，同时将后台或主站命令传递给各测控装置，实现当地或远程控制。在小型自动化系统中直接采集现场所有的装置数据，并通过用户指定的通讯协议（101、104、CDT等）和通讯介质（以太网、RS232/422/485等）送到监控后台，完成后台对整个现场的监控。在大型系统中，则可以作为功能子站、间隔层，通过层层级连实现数据的分类别、分方向传送。

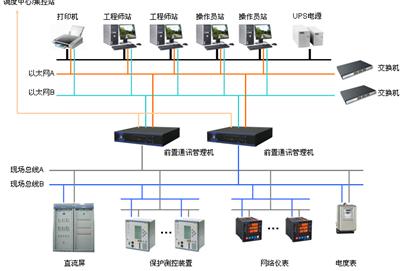

    二．         系统典型架构图

   三．         系统构成

系统采用分层分布式结构，可以选择双机、双网冗余方式，根据实际需要灵活组网，满足不同的应用需求。

站控层各工程师站、操作员站通过以太网方式通讯，采用了双网方式，可以自动进行切换，保证了系统的可靠性。

前置通信管理机采用的是研祥的TPC-1203系列，TPC-1203是一款标准2U上架型整机，采用Intel低功耗处理器，支持4-8个百兆网口、18个串口、2个CAN口，支持交直流自适应电源，整机采用全密闭、无风扇设计，通过EMC4级认证，具备极高的稳定性与可靠性。根据应用需要可以选择双机冗余的方式，进一步提高系统可靠性。

间隔层的保护测控装置采用统一的软硬件平台，集保护、测量、控制、计量、通讯等多种功能为一体，有结构紧凑、适用性强、功能完备、技术成熟、安全性高等特点。网络仪表采用高速高性能的DSP芯片作为处理器，运行速度和响应速度有很大提高，同时具有完善的数据采集和处理功能。

    四．         系统特点

（1）支持双机、双网方式，系统组网灵活，可靠性高。

（2）采用模块化设计思想，由主模块和功能模块组成，各功能模块是相互独立的，可根据用户需求进行灵活组合，满足用户个性化需求。

（3）实时反映现场设备运行工况，满足用户对站内监控实时性的要求。

（4）面向终端用户配电站设计开发，其人机接口具有人性化和可操作性特点，监视界面直观简单、图符及说明简约标准，从而降低对运行人员的专业水平的要求。

      五．         系统评价

已经使用研祥产品的系统集成商都对该系统组网灵活、可靠性高等特点表示认可，相比以前用的传统工控机，TPC-1203整机采用全密闭、无风扇的设计，大大提高了产品的抗扰度和可靠性，多网口、多串口、模块化的设计也使得产品配置非常灵活，便于不同的工程实施，产品在现场运行稳定，容易维护，是一种理想的通信管理机解决方案。
