常见六种锂电池特性及参数对比

新型电解质和添加剂可以使单只电池充电至4.4V以上，从而提高电量。图7展示了NMC的特性。

图7：NMC的蜘蛛图

NMC具有良好的整体性能，并且在比能量方面表现出色。这种电池是电动车的首选，具有最低的自热率。

由于该体系经济性和综合性能表现均比较好，因此NMC混合锂离子电池越来越受到重视。镍，锰和钴三种活性材料可轻松混合，以适应需要频繁循环的汽车和能源存储系统(EES)的广泛应用。NMC家族的多样性正在增长。

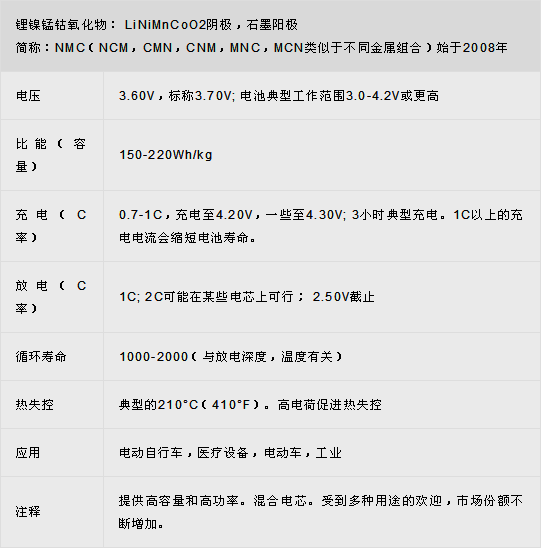

表8： 锂镍锰钴氧化物(NMC)的特性

磷酸铁锂(LiFePO 4)

1996年，德克萨斯大学发现磷酸盐可作为再充电锂电池的阴极材料。磷酸锂具有良好的电化学性能和低电阻。这是通过纳米级磷酸盐阴极材料实现的。主要优点是高额定电流和长循环寿命;良好的热稳定性，增强了安全性和对滥用的容忍度。

如果长时间保持在高电压下，磷酸锂对全部充电条件的耐受性更强，并且比其他锂离子系统的应力更小。缺点是，较低的3.2V电池标称电压使得比能量低于钴掺杂锂离子电池。对于大多数电池来说，低温会降低性能，升高储存温度会缩短使用寿命，磷酸锂也不例外。磷酸锂具有比其他锂离子电池更高的自放电，这可能会引起老化进而带来均衡问题，虽然可以通过选用高质量的电池或使用先进的电池管理系统来弥补，但这两种方式都增加了电池组的成本。电池寿命对制造过程中的杂质非常敏感，不能承受水分的掺杂，由于水分杂质的存在有些电池最短寿命只有50个循环。图9总结了磷酸锂的属性。

常用磷酸锂代替铅酸起动蓄电池。四个串联电池产生12.80V，与六个2V铅酸电池串联的电压相似。车辆将铅酸充电至14.40V(2.40V/电池)并保持浮充状态。浮充的用意在于保持完全充电水平并防止铅酸电池硫酸化。

通过串联四个磷酸锂电池，每个电池的电压均为3.60V，这是正确的满充电电压。此时，应该断开充电，但驾驶时继续充电。磷酸锂容忍一些过度充电; 然而，由于大多数车辆在长途旅行中长时间保持电压在14.40V，可能会增加磷酸锂电池的机械应力。时间会告诉我们磷酸锂作为铅酸电池的替代品能够承受多长时间的过充电。低温也会降低锂离子的性能，可能会影响极端情况下的起动能力。

图9：典型磷酸锂电池的蜘蛛图

磷酸锂具有良好的安全性和长寿命，比能量适中，自放电能力增强。

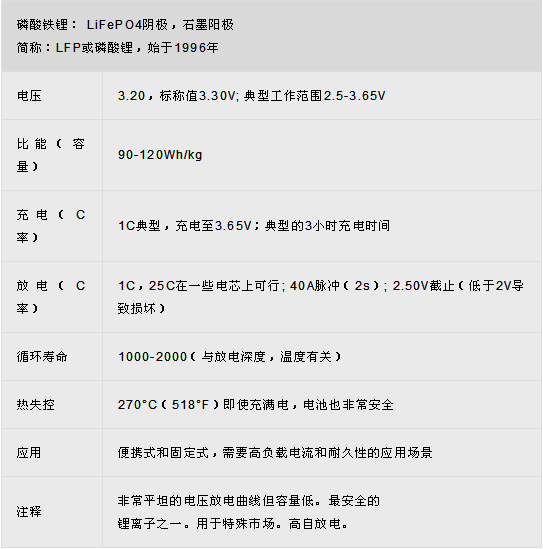

表10：磷酸铁锂的特性

镍钴铝酸锂(LiNiCoAlO2或称NCA)

镍钴铝酸锂电池或NCA自1999年以后被应用。它具有较高的比能量，相当好的比功率和长的使用寿命与NMC有相似之处。不太讨人喜欢的是安全性和成本。图11总结了六个关键特征。NCA是锂镍氧化物的进一步发展;加入铝赋予电池更好的化学稳定性。

图11：NCA的蜘蛛图

高能量和功率密度以及良好的使用寿命使NCA成为EV动力系统的候选者。高成本和边际安全性却有负面的影响。

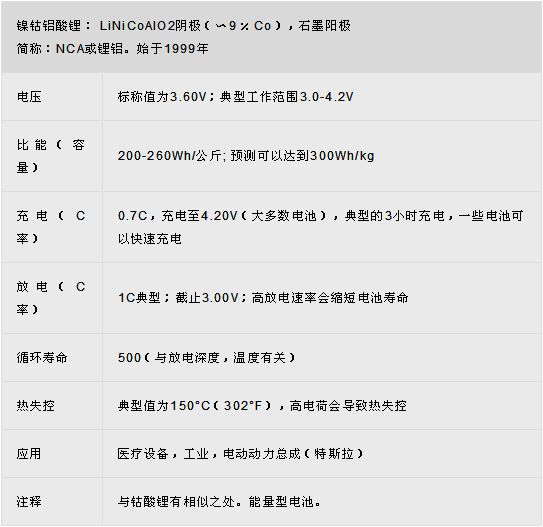

表12：镍钴铝酸锂的特性

钛酸锂(Li4Ti5O12)

自二十世纪八十年代以来，钛酸锂阳极的电池已为人所知。钛酸锂代替典型锂离子电池阳极中的石墨，并且材料形成尖晶石结构。阴极可以是锰酸锂或NMC。钛酸锂的标称电池电压为2.40V，可以快速充电，并提供10C的高放电电流。据说循环次数高于常规锂离子电池的循环次数。钛酸锂是安全的，具有出色的低温放电特性，在-30°C(-22°F)时可获得80%的容量。

LTO(通常是Li4Ti5 O12)零应变，没有SEI膜形成和在快速充电和低温充电时无锂电镀现象，因而具有优于传统的钴掺混的Li-离子与石墨阳极的充放电性能。高温下的热稳定性也比其他锂离子体系好; 然而，电池价格昂贵。比能量低，只有65Wh/kg，与NiCd相当。钛酸锂充电至2.80V，放电结束时为1.80V。图13显示了钛酸锂电池的特性。典型用途是电动动力传动系统，UPS和太阳能路灯。

图13：钛酸锂蜘蛛图

钛酸锂在安全性，低温性能和寿命方面表现出色。正在努力提高比能量和降低成本。

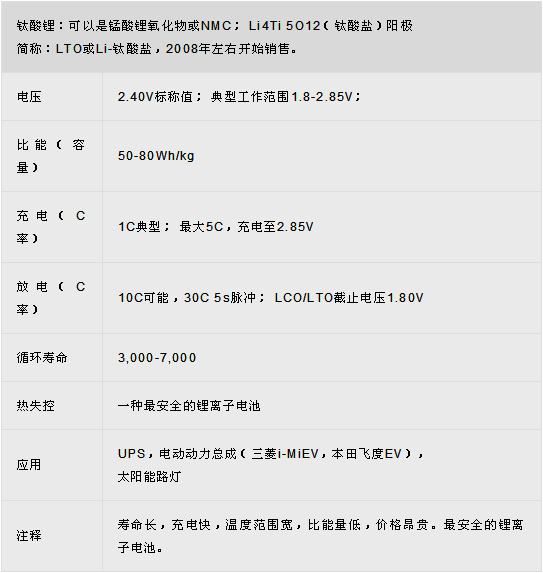

表14：钛酸锂的特性

图15比较了基于铅，镍和锂体系的比能。虽然锂铝(NCA)通过比其他系统储存更多容量而成为明显的赢家，但它仅适用于特定场景的电源使用。就比功率和热稳定性而言，锰酸锂(LMO)和磷酸锂(LFP)优异。钛酸锂(LTO)的容量可能较低，但它的寿命超过了其他大多数电池，并且具有最佳的低温性能。

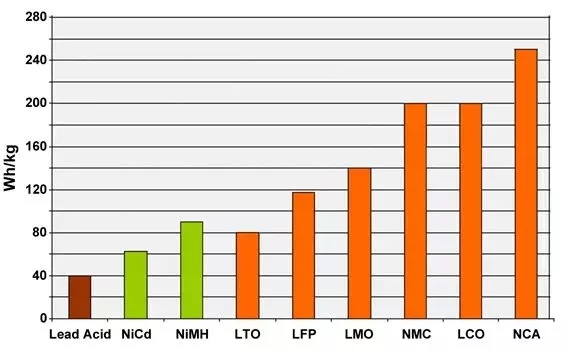

图15：铅，镍和锂基电池的典型比能量

NCA享有最高的比能量; 然而，锰酸锂和磷酸铁锂在比功率和热稳定性方面优越。钛酸锂具有最好的使用寿命。
