电力自动化报警监控系统

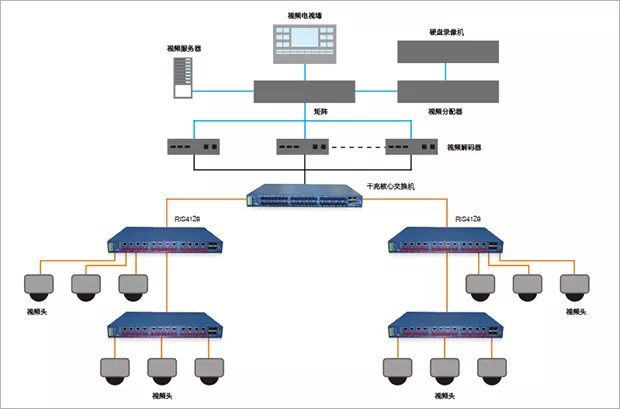

拓扑图

系统描述

• 随着计算机技术和网络通信技术的发展，数字化技术在安防领域的应用越来越广泛，特别是在银行、电信、电力和水利等国家重要部门，联网监控网络已基本形成。

• 传统的视频监控系统受技术发展的局限，只能进行现场监视及简单的报警信息传输，不能远距离传输视频信号。

• 而对于电力等具有大量无人值守点的行业来说，远程、实时的监控是行业系统安全运作的必要条件之一。

解决方案

• 某市级电力遥视项目主要应用在某市及周边县变电站。共计60个变电站，每个变电站平均分布6到8路视频监控点覆盖变电站监控范围。

• 同时配备了消防联动报警系统。现场摄像机采用光口输出，通过星型结构连接到RIS4128工业以太网交换机进行转发。

• 现场变电站在监控/存储视频信息的同时，通过RIS4128交换机将各个变电站的视频信息上传到电力局中心千兆骨干网监控中心。

• 既能实现监控中心远程监控下级变电站的远程图像，又可通过该系统进行云台控制信号的传输，综合实现视频监控、视频控制及联动报警的功能。
