基于PMS配网专题图的调度智能操作票系统

配网调度的最佳工具、营配调一体化的得力助手

1.研发背景

1）电力管理系统（PMS）、地理信息系统（GIS）在配网运维中已广泛应用，配电自动化系统（DAS）发展迅速；

2）配网结构日益复杂、变化频繁，目前运行的配网信息系统中静态图模及开关状态与实际不一致普遍存在，严重影响配网调度和营配调一体化信息系统的应用。

3）缺乏满足配网调度需求的辅助系统，调度员无奈使用类似纸质图形或使用绘图工具自己绘制配网图模进行调度，费时费力且存在安全风险。

4）失去调度的使用与检验，配网信息系统中静态图模和动态数据维护的错漏积少成多，恶性循环。

2.系统特点

·配网数据可以分为静态数据和动态数据。

·静态数据：描述网络结构、连接关系、线路、电杆、配网站房、变压器等设备数据，由配电运维部门及其下属供电所使用统一的生产管理系统PMS和地理信息系统GIS维护；

·动态数据：描述当前电网的运行状态，分为实时数据和模拟操作数据，实时数据主要由配电自动化系统采集处理，包括遥测（电流、电压、有功、无功等）和遥信（开关、闸刀状态），对于不能采集实时状态的开关闸刀则必须通过模拟操作改变状态。

·基于GIS配网专题图的调控智能操作票系统（DISPS）综合解决配网静态图模数据、动态数据、调度操作管理等迫切需求，使用统一数据源，整合全网模型，实现调度操作安全校核和配网图实一致。

   相关系统之间数据交互见图1：

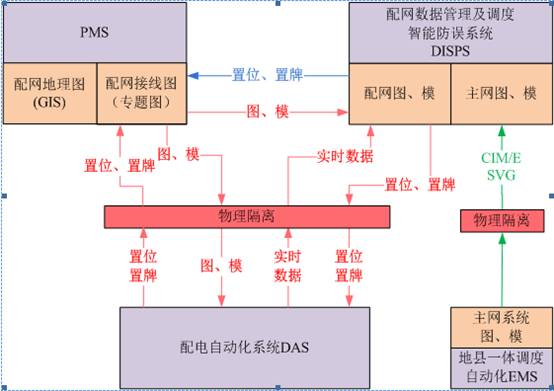

图1  DISPS与PMS、DAS数据交互示意图

· 以统一的PMS、GIS为数据源，根据PMS系统的异动消息自动获取更新的配网专题图（系统图、单线图、开关站图）与CIM模型，转化为独创的配网可视化共享数据模型；

· 自动导入主网图模，与配网图模结合生成调度管辖范围内全网一次设备的完整系统，与实际电网一致；

· 借助独特的红黑图管理，调度员可以按停复役状态快速切换使用，实现停复役开票与执行；（见图2）

· 优化子系统调入调出算法，提高加载图模及运行速度；

· 实现配网调度操作票的点图成票、模拟预演、拓朴着色、安全校核、流程管理；（见图3）

· 调度操作指令执行后自动发布开关变位与设备置牌消息，同步DAS及PMS系统的设备状态；

· 用于反事故演习和事故处理的配网调度员仿真培训功能，可根据配网常见故障设置相应条件进行触发，学员（指受训调度员）能在与实际系统相同的环境中进行操作、事故处理及系统恢复的培训；

· 可提供ActiveX组件向第三方应用系统（如OMS）提供整合方案。

图2 异动及红黑图管理（霞雪667线改造）

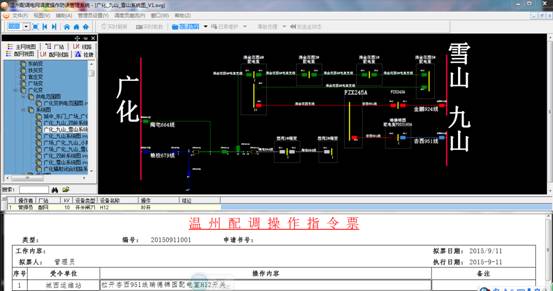

图3  点图成票 (温州配网“广化_雪山_九山”系统)

3.典型用户：浙江温州配调，欢迎前去考察交流！

    本系统于2015年10月率先在浙江温州配电运检中心配网调度室通过验收，并投入正常运行至今，用户反映先进实用。温州配调直接调度温州全市1280余条10kV配网线路，3万余个开关，规模庞大。该系统与南瑞配电自动化系统OPEN3200通过IEB总线双向数据通信。

4.作用与效益

1）为配网调度提供一套实用的智能防误系统：直接使用由配网运维部门提供的配网图模，无需调度自己绘图。具有图形成票、防误校核、指令执行自动变位和发布等迫切需要的辅助功能，大幅提高工作效率和操作安全性。

2）保障营配调一体化信息系统 “图实一致”的配网数据：显著提高调度对于配网静、动态数据进行检验和管理的能力，确保配网静态图模和动态数据的正确。
