DR-DTS 主配网智能调度仿真培训系统

一、  浙江省电力公司网站新闻：

温州公司举办2017年温州市调度运行值班人员技能竞赛

8月29日-31日，2017年温州市调度运行值班人员技能竞赛在温州供电公司举行，来自10家单位的38位调度运行值班人员展开同场竞技。本次竞赛是由温州市人力资源和社会保障局等7个政府部门联合主办，由国网温州供电公司承办。竞赛旨在推动技能人才培养模式的改革，为高技能人才队伍建设和服务企业发展提供坚实基础。

  省内首次创新采用“主配网智能调度仿真平台”开展调度技能仿真操作竞赛。该平台既有高电压等级的110KV千伏-220千伏电网，更有常见的10千伏-35千伏配电网，形成了涵盖主配网各电压等级的电网平台；该平台还具备实际电网模型导入和电网拼接功能，也就是利用实际的电网数据来重新搭建竞赛电网，达到既贴合实际工作情况，又具备一定竞技性的效果。

竞赛中还邀请了浙江省调电力调度控制中心、宁波供电公司、衢州供电公司的调度专家做为考评员负责仿真操作竞赛考评，通过多方位、全角度的监督各位参赛选手构建了一个公平竞技的舞台。

图1  温州供电公司本次竞赛决赛现场

二、功能特点

1．主配网一体图模：基于IEC61970标准，获取调度自动化EMS系统CIM/SVG图模和实时数据E格式文件，建立主网一次系统图模。配网图模既可以从PMS或其它系统自动获取，也可以使用平台提供的建模工具自行建立。图2为本次竞赛的主网系统图；图3为配网系统图。

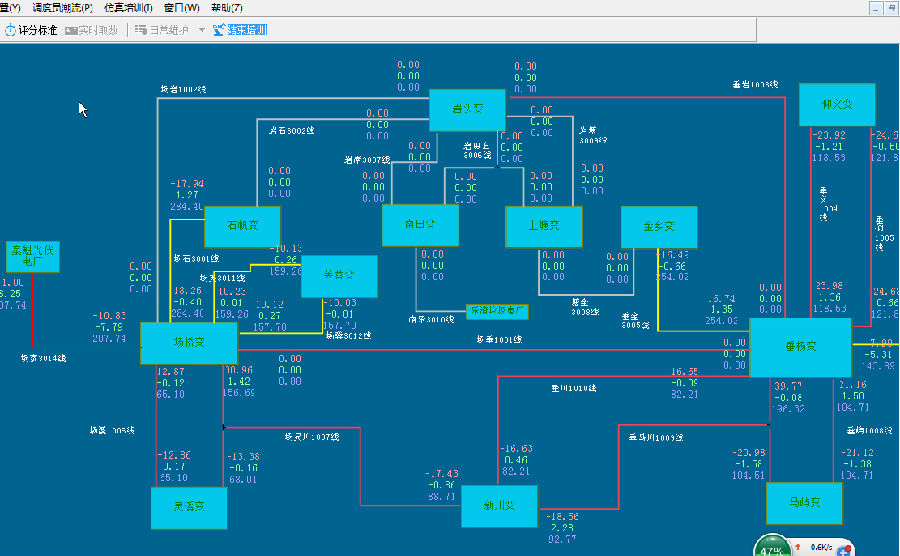

图2  主网系统图

图3  配网系统图

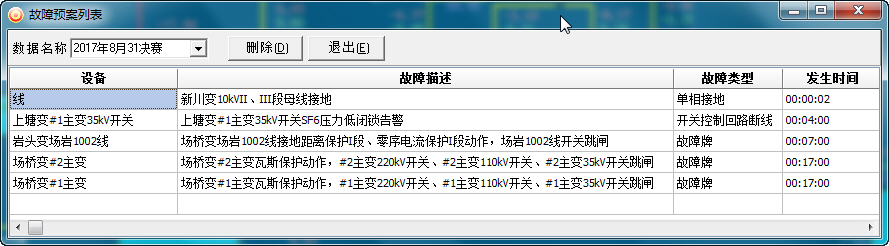

2．故障设置与动作：能够按照实际需要设置各种故障，图4为本次竞赛预赛的事故预案。包括了单相接地、控制回路断线、线路故障、主变故障。

图4  事故预案示例

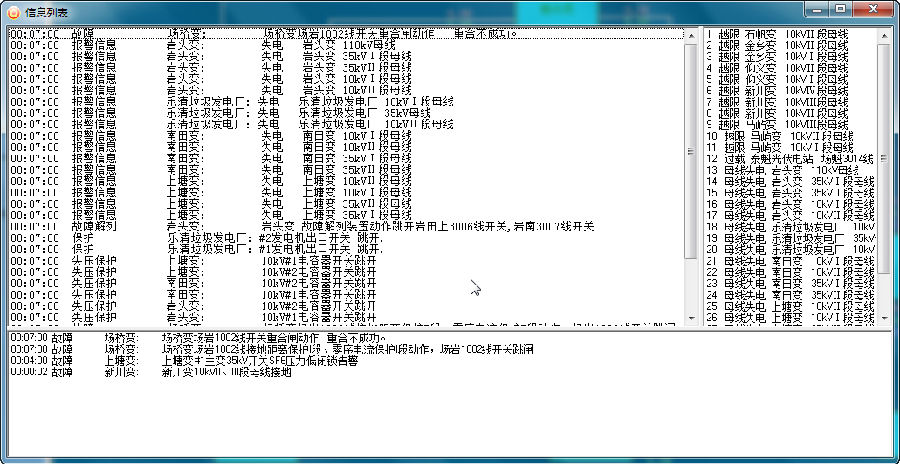

图5为故障、操作综合信息列表，左上显示故障处理过程中操作、保护自动装置动作等详细记录，右上显示设备越限、失电等报警信息，下部显示故障动作列表。点击任何一条记录能够直接弹出对应设备画面，主配网一体的潮流计算技术保证信息准确及时。

图5：故障、操作综合信息列表

3．完整的操作记录和评分：图6为某学员在本次决赛中处理故障过程的评分列表，统一的评分标准既减轻考评工作量，也能保证竞赛的客观公正。

图6  学员操作记录评分列表

三、平台系统

基于主配网智能调度仿真平台目前投入运行的有三个系统：主配网调控一体智能操作票系统、主配网智能调度仿真培训系统、主配网调度事故预案智能生成系统。
