QTouch光伏运维平台介绍

2018-03-29 10:18:04 http://www.sitcsys.com　 点击量： 评论 (0)
1　概述QTouch光伏运维平台以互联网+光伏运维服务为目标，实现电力装备智能云运维。项目实施的整体经济效益目标如下：为客户提供基于云平台
1　概述

QTouch光伏运维平台以互联网+光伏运维服务为目标，实现电力装备“智能云运维”。

项目实施的整体经济效益目标如下：

为客户提供基于云平台的WEB方式数据监控业务，从而取消原传统的监控SCADA运行值班系统；

为客户提供基于云平台的运维响应、及调度指挥系统，通过APP实时调度企业运维人员或设备运维服务人员，能够快速锁定故障，及时处理故障，减少故障对企业生产的影响，减低损失；

为客户管理层提供基于云平台的WEB和APP方式的智能分析系统，达到对运行工况、运行效率、节能分析、能效、需求侧管理等方面的智能分析评估业务。

2　整体方案

2.1　系统结构图

整个系统分为4层结构，其中设备层指光伏电力等设备；采集层指具有本地采集，并按舜通规约上传的数据采集器；传输层分为2个部分，一部分的功能在采集器，具有加密/认证、断点续传、自描述、智能控制功能，另一部分在前置通讯服务器，提供在线接入，加密授权，设备在线管理等功能；应用层为数据服务器和web服务器，提供云运维业务功能模块。

系统结构图如下所示：

光伏运维平台1

技术方案拓扑图如下所示：


2.2　软件构架

软件主用功能模块体现在实时监控、智能分析和在线运维上，实时监控提供实时与历史的在线数据监控功能；智能分析提供包括数据、波形、故障预警、容错、用电质量和能效的分析及报告；在线运维体现了在线服务的功能模块，实现在线报修，在线监控，故障分析，维修管理等内容。主要功能显示如下：

光伏运维平台软件架构

3　QTouch互联网平台设计与应用

3.1　平台应用说明

光伏运维平台应用介绍

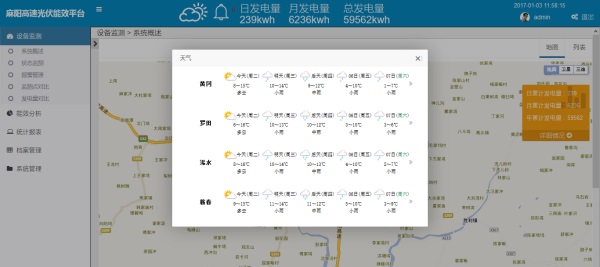

系统首页:进入系统首页之后，画面整体为左中右三块布局，左边为项目列表，以树形结果显示，中间为GIS地图、天气信息、报警信息以及发电量信息，右侧为实时数据显示。当用户选择左边某个项目时，GIS地图会跳转到对应的地点，右侧会显示当前项目的实时数据。如果当前有报警信息产生，则报警信息铃铛会变红、铃铛右上角的红色数字显示当前未阅读报警数据数量。如下图所示：

光伏运维平台系统画面

光伏运维平台画面2

光伏运维平台画面7

2）状态监测

单击Tree项目，切换不同的选项卡则会进入相应数据界面:

光伏运维平台数据状态监测

点击查看曲线即可查看当日曲线。



3）报警数据：

数据报警页面如下所示：


4）发电量对比：

   选择三个监测点和对比时间，即可展示日发电量的曲线对比和月发电量的柱状图对比。



5）负荷分析：

  显示一个监测点当日、月的负荷情况。


6）发电量报表：

   可以看到每个监测点的日语年发电量情况，以及各个站点的总发电和一个时间段内的发电量情况。



5）系统管理:

系统管理模块主要包括了系统设置、用户权限设置、项目管理和因素管理四个模块。

系统设置：系统设置主要设置系统运行参数，包括系统信息、数据字典、系统日志和菜单管理；

用户权限设置：主要根据系统用户、角色的不同，分别赋予不同的使用权限；

项目管理：主要管理监控项目的基础信息配置；

因素管理：主要配置综合分析模块，项目可查询哪些因素。
