电力监控系统在三亚双大国际公馆项目上的应用
一、 概述
武汉舜通智能科技有限公司于2014年12月承接了三亚双大国际公馆项目的电力监控与电能管理系统。
三亚双大国际公馆项目监控部分有1个配电室,在地下停车场。高压微机保护装置和低压电力仪表分布是横竖相连,监控室在该配电室内。针对三亚双大国际公馆项目的实际情况,通过计算机和通讯网络,将现场设备连接为一个有机的整体,实现电网设备运行的远程监控和集中管理。
设计的电力监控与电能管理系统具备全电参量测量、电能计量与高压分合闸远程控制等功能。设计中充分体现系统的可用性、先进性、方便性、安全性、可靠性、可扩展性及系统性价比的合理性。
二、项目介绍
本项目为三亚双大国际公馆项目监控系统的制作。项目位于海南省三亚市河西路。主要涉及内容为6台高压微机保护装置的监控与检测,81块多功能电力仪表的数据采集与显示。
本系统实现的主要功能为:
1、高压系统一次图体现其线路结构,能实时显示各综保的遥信、遥测值,并能远程下发控制其分合闸(设置的权限,登录密码即可操作)及其状态。
2、以表格形式,清楚显示出各低压电力仪表的三相电压,三相电流,有功、无功功率,有功、无功电能等实时值,方便实时查看。
3、安装mysql数据库,能查询各仪表的历史数据,并以EXCEL表格导出、打印。
4、差值报表能够查询各回路仪表的电能使用情况。
5、显示高压保护装置实时报警情况,方便及时处理;以及历史报警查询。
三、系统结构
本电力监控系统,共涉及设备为6台高压微机保护装置、81块多功能电力仪表。经过分析,为本项目配置设备电脑一套、通讯管理机QT2411台。
接线分布如下图:
四、监控界面

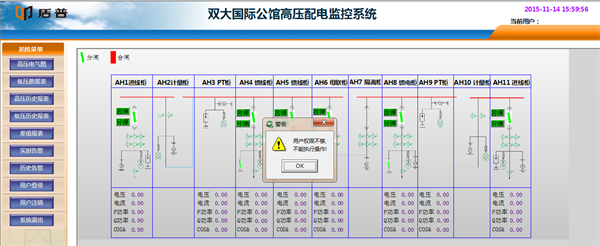

当前用户为未登录时,控制高压分合闸将会被限制,如下:

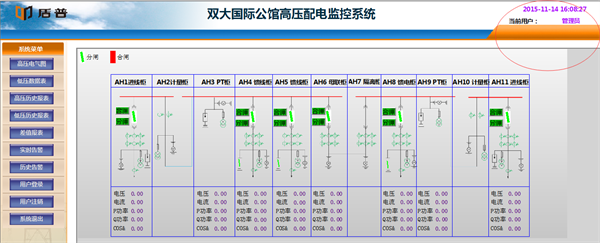

登录后,当前用户会有显示,此时下发控制分合闸才有效,如下:

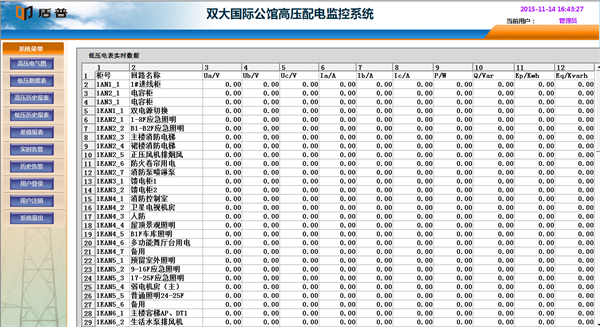

低压实时数据采集:

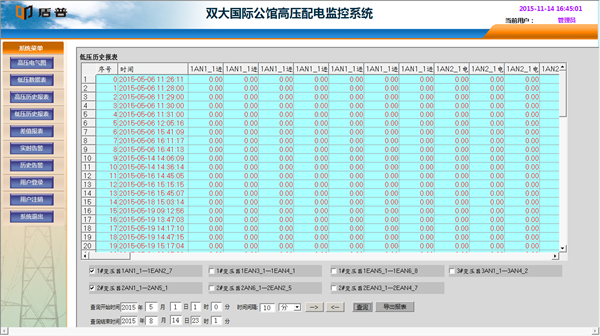

历史报表查询:
差值报表查询:
五、 结束语
QTouch-Enersys型电力监控系统及电能管理系统具有实用性、安全性、系统的实时性、稳定性、可扩展性、易维护性。随着计算机信息技术的普及,高低压配电智能化的要求也越来越高,变配电监控及配电管理使得实现配电室的无人职守真正成为现实。
