广东鸿图（武汉）压铸有限公司电力监控系统方案

一、项目介绍

　　本项目为广东鸿图（武汉）压铸有限公司电力监控系统。项目位于湖北省武汉市江夏区雪佛兰大道。主要涉及内容为7台高压微机保护装置的监控与检测，50块多功能电表的数据采集与显示，2台变压器温控仪的温度采集与显示。

　　本系统实现的主要功能为：

　　1、系统拓补图的显示 ，能清楚表示出个电表的柜号及回路名称。

　　2、能显示各高压微机保护装置及多功能电表、变压器温控仪的实时数据如电流、电压、频率等

　　3、通过弹出窗的形式，实时监控各综保、电表实时数据

　　4、以表格形式，清楚显示出各仪表的实时数据，方便观察

　　5、依靠数据库，能查询各仪表的历史数据，并以EXCEL表格导出

　　6、能对电能使用情况进行查询

　　7、以图表形式，显示出实时曲线与历史曲线

　　8、能显示出报警情况，方便及时处理

　　二、系统结构

　　本电力监控系统，共涉及设备为7台高压微机保护装置、50块多功能电表、2台变压器温控仪。所有设备位于一间配电房中。经过分析，为本项目配置设备电脑一套、通讯管理机QT241一台。

　　其中高压微机保护装置AH1-AH8共7台。多功能电表1AA1-1AA10、2AA1-2AA10、3AA8、4AA1-4AA3.共43块。高压电表AH1——AH8，共7块。变压器温控仪T1、T2,共2台。

　　通讯管理机的串口口分配情况如下

　　

　　系统拓补图如下

　　

　　所有设备共分为四条总线，总线1为1AA1-2AA8配电柜上多功能电表，共24块。总线2为2AA9-4AA3及高压柜上多功能电表，共26块。总线3为高压微机保护装置，共7台。总线4为变压器温控仪，共2台。

　　三、使用说明

　　1、双击桌面“电力监控系统”图标

　　打开监控系统画面，如下图所示:

　　

　　点击红色的闪烁字“点击进入”，进入高压配电系统一次接线拓扑图，如下图所示:

　　

　　2、点击左边导航栏—>主接线图—>高压接线图，如下图所示，高压配电柜一次接线图，详细显示各配电回路名称和各配电回路电表的各项电力参数，如三相电压、电流、有功功率、无功功率、功率因数、频率、用电量等

　　

　　

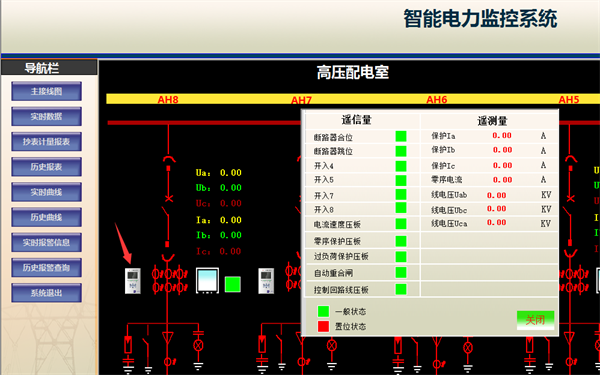

　　点击综合保护装置符号，将显示出各综保数据

　　

　　点击电表符号，将显示出各电表数据

　　

　　小弹窗能显示出各电表数据，并能显示电表实时曲线与历史曲线。

　　下面同符号图标同上

　　3、点击左边导航栏—>配电站房—>低压接线1，显示配电房1AA1到4AA3配电柜一次系统图和各回路电表各项用电参数，同理点击低压接线图2可以查看其他配电柜一次系统图和各回路电表电力参数

　　

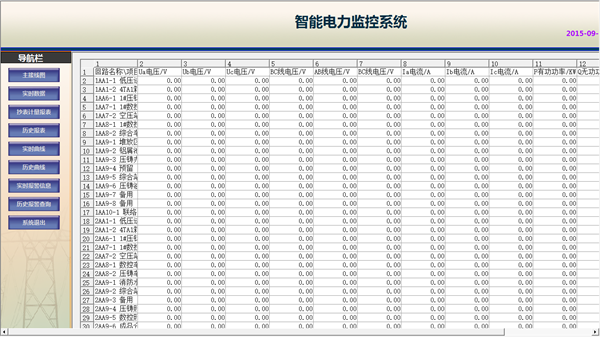

　　4、点击实时报表—>低压电表数据，用实时表格显示各回路电表各项电力参数，如下图所示：

　　

　　

　　5、点击历史数据报表，勾选需要查询的电表单选框，点击起始时间设置输入框，在弹出的数字输入框中输入查询时间，输入查询结束时间，选择查询时间间隔如10分钟，点击查询按钮，可以查询出选择电表设置的时间段内的历史存盘数据:

　　

　　6、如下图，点击抄表计量爆表，即可查询电能使用情况。设置查询起始时间和终止时间，点击查询，可查询出用电主回路时间段内用电量，用于统计单位时间内消耗电能：

　　

　　

　　7、点击实时曲线导航按钮，选中进线回路电流单选框，中间坐标表格中会显示出选中电流的电流曲线图，通过电流曲线图可以实时观察出用电负载电流波动情况，为了放大曲线，更仔细的观察出电流波动情况，可以设置Y轴最大值和最小值：

　　

　　8、点击历史曲线导航按钮可以进入，历史曲线查询页面，选择需查询的历史曲线电流复选框，设置查询起始和终止时间，点击查询，可查询该时间段历史曲线，用于追溯历史电流变化情况:

　　

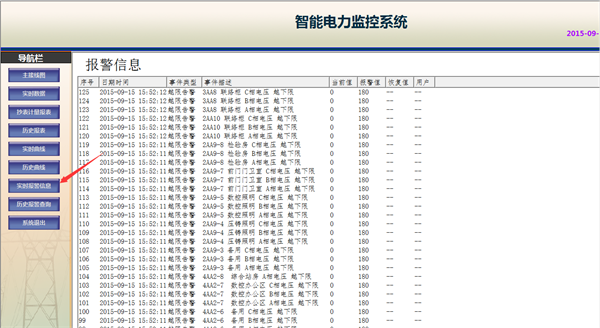

　　9、实时报警页面查看电表实时报警情况，如下图

　　

　　10、历史报警页面输入查询起始时间和结束时间，查看设定的时间段内高电表报警情况，如下图所示：

　　

　　11、点击 系统退出，将退出系统

　　

　　四、修改说明

　　对于系统中，电表名称的修改，操作如下

　　1.打开D盘中的“QTouch工程管理器”图标，如下图：

　　2.选择打开，选中工程文件

　　

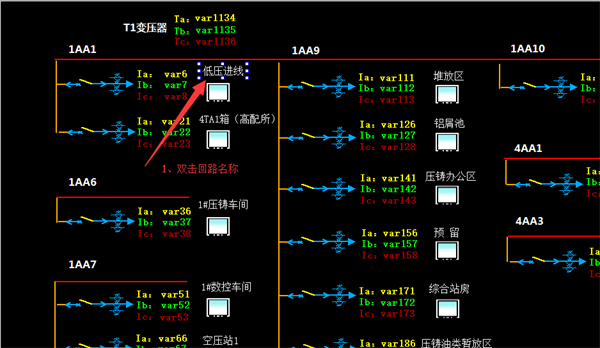

　　3、进入页面，点击回路名称

　　

　　4、点击文本输入，输入需要修改的电表名称，点击确认

　　

　　5、退出前，需要点击保存，即可退出
