一种基于LSTM神经网络的短期用电负荷预测方法

大地方便了模型的建立,仅需要一个网络即可完成高精度的负荷预测,这也是LSTM网络在负荷预测上优于传统神经网络的方面。

 2 实例验证

本文采用EUNITE负荷数据竞赛中1997年的一年数据为样本,其中前11个月为训练数据集,预测12月5、6日每天24 h的负荷值,所取验证集中12月5日为工作日,12月6日为休息日,采用本文所提基于LSTM神经网络的模型进行训练预测,同时采用传统的基于多层BP神经网络的模型进行对照。

图7和图8分别为LSTM网络和BP网络的训练误差下降曲线,其中横轴为训练次数,纵轴为训练误差。以同样训练1 000步为分界点,可以看出对同样的数据而言,LSTM网络在训练步数为100左右已经降到0.1以下,且网络已经收敛。而多层BP网络在1 000步时训练误差还为两位数,可见LSTM学习效率明显高于传统的多层BP神经网络。

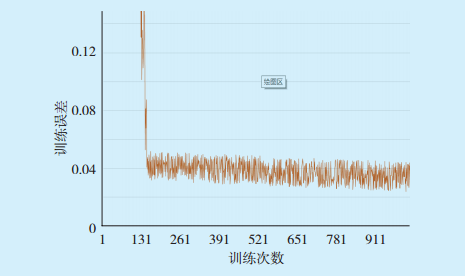

图7 LSTM网络训练误差下降曲线Fig.7 LSTM network training error decline curve

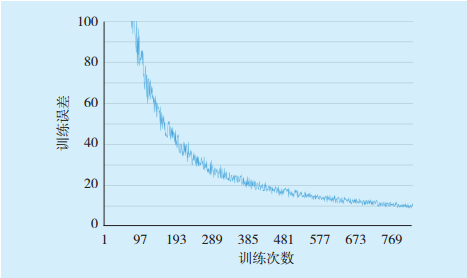

图8 BP网络训练误差下降曲线Fig.8 BP network training error decline curve

采用训练好的模型对12月5、6日的负荷数据进行预测,结果如图9、10所示,其中实线为真实数据,虚线为LSTM神经网络所预测数据,‘*’为多层BP神经网络预测数据。

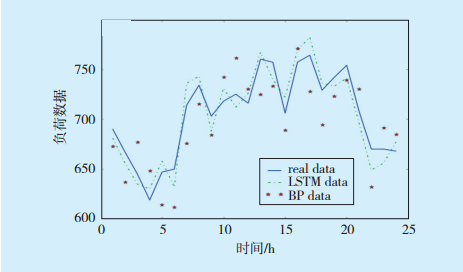

图9 1997.12.05预测数据与真实数据对比Fig.9 Comparison of predicted data and real data for 5 December 1997

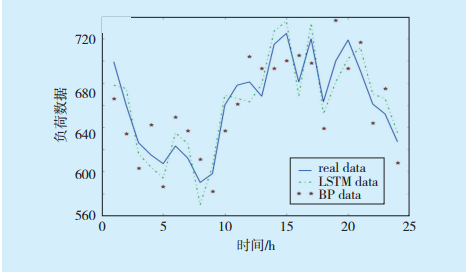

图10 1997.12.06预测数据与真实数据对比Fig.10 Comparison of predicted data and real data for 6 December 1997

下表1、2为所预测2天的预测误差,从中可以看出LSTM神经网络所建立的负荷预测模型误差很小,且较为稳定,在2天48个点的预测中,仅有少数几个点的误差接近3%,大都集中于1.5%附近,具有很高的预测准确率;而基于多层BP神经网络所搭建的负荷预测模型误差率较高,误差大都大于3%,一部分点的误差大于5%,不满足短期预测的精度要求。

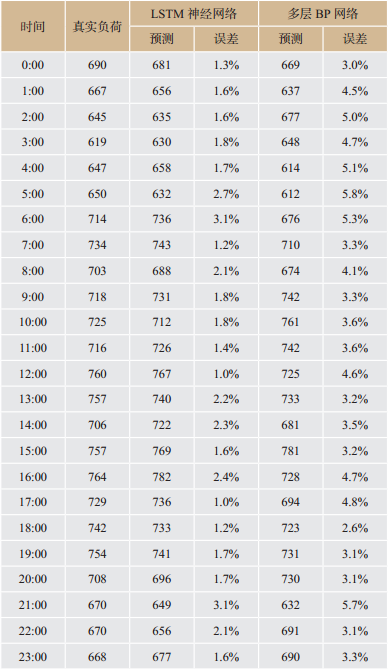

表1 1997.12.05预测数据与真实数据对比Tab.1 Comparison of predicted data and real data for 5 December 1997

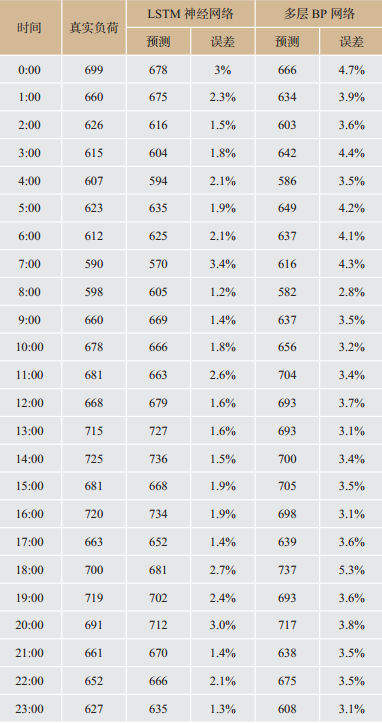

表2 1997.12.06预测数据与真实数据对比Tab.2 Comparison of predicted data and real data for 6 December 1997

在负荷预测评判标准中,应用最广泛的为平均百分误差（MAPE）,其定义为

表3 2种方法E_MAPE值对比Tab.3 Comparison of E_MAPE values in two methods

从上表可以明显看出,基于LSTM神经网络的负荷预测方法的平均百分误差要远小于多层BP网络,证明该方法在使用效果上远远优于传统方法。

 3 结语

本文从负荷数据本身的特性出发,通过研究负荷数据的周期性解释了本文采用基于LSTM神经网络的负荷研究方法的原因,然后介绍了LSTM的原理,从原理上解释了该方法对于负荷预测的适用性,随后对输入输出量的选择进行了讨论,设计网络和确定参数,为模型建立打下基础。最后采用EUNITE竞赛的实际数据进行仿真,将数据进行预处理后输入进模型进行训练预测,结果证明基于LSTM神经网络的负荷预测模型具有更高的精确度和更好的适用性。
