4G工业级无线路由器搭建VPN指南

1.VPN简介

VPN一般指虚拟专用网络，具体功能就是在公用网络上建立专用网络，进行加密通信。VPN网关对数据包的加密和数据包目标地址的转换实现远程访问。VPN的隧道协议主要有三种：PPTP、L2TP和IPSec，其中PPTP和L2TP协议工作在OSI模型的第2层，又称为二层隧道协议；IPSec是第三层隧道协议。下面介绍厦门四信工业路由器的VPN搭建。

2.PPTP

2.1网络拓扑

2.2服务端配置

进入路由页面打开vpn选项：启用PPTP服务器功能

注意：1.服务器隧道IP不能和客户端隧道IP相冲突，最好给服务端指定一个独立的IP

2.填写客户端IP时可以将客户端ip的范围填写进去L例如：200.200.200.2.--100

3.填写本地用户管理时用户名和密码之间用*号隔开，用户名和*及密码之间要用空

格，填写多个用户名时，每个用户名为一行。

2.3客户端配置

进入路由配置界面，启用PPTP客户端

服务器IP或域名要填写服务器端公网的IP或绑定在路由上的域名

远程子网IP和子网掩码填写服务器端子网的IP和子网掩码

填入在服务器端设置的用户名和密码

2.4状态查询

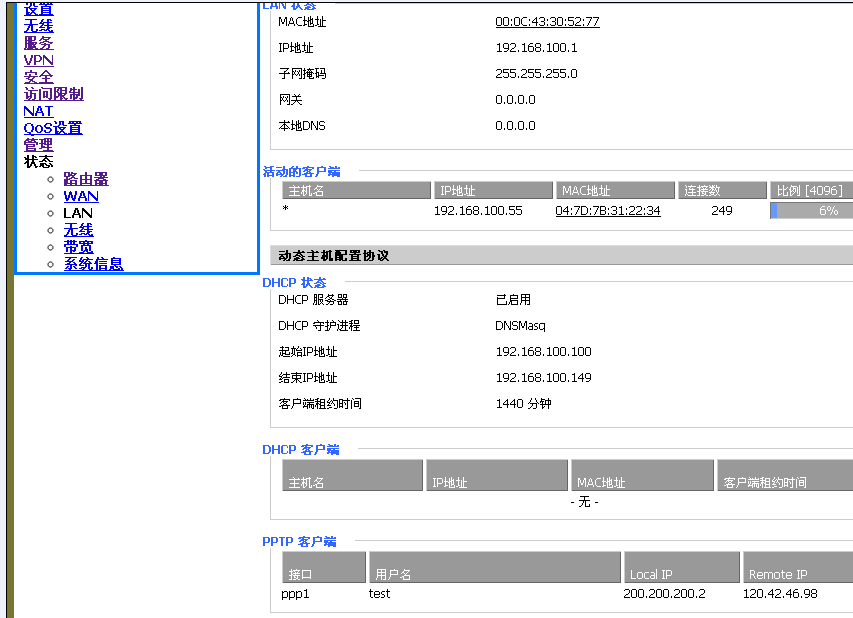

服务端建起来之后，客户端连接上VPN通道后会在状态下的LAN口界面下显示PPTP客户端连接的信息，如图

PPTP服务端串口会输出如下日志：Invalid nvram magic 5471 48534C46
