测量电缆常用计量工具

投影仪和读数显微镜

测量电线电缆厚度，现行国家标准规定测量方法采用投影仪及读数显微镜测量。

1 、投影仪

DTT低倍投影仪是光学投影仪，它是光学计量仪器中检测效率很高的一种仪器。它的主要优点是对复杂轮廓的测量精确而迅速，适用于电线电缆的厚度测量。

2 、测量方法

本仪器可做直接测量、比较测量和描绘测量。

3 、仪器保养及注意事项

应有检定部门的合格证。

仪器的安装环境应保持清洁、避免有害气体。室温宜在20±8℃，相对湿度不超过50%，安装应平稳、无振动，仪器不使用时应套上罩子，保护仪器。

光学零件表面要保持清洁，尽量避免用手指接触。若有油迹、灰尘时，最好用狸毛轻轻去浮土，然后用酒精、乙醇混合物液轻轻擦拭，若擦拭可避免时，则不要多擦。投影仪屏幕出现油迹时，可用皂液擦拭，但必须把皂液用清水擦拭干净。

仪器不使用时，应对金属光洁表面涂上不含碱、酸，而且清洁的防锈油脂。

4 、读数显微镜

读数显微镜是为光学计量仪器之一种，它结构简单，操作方便，适用范围广泛，可以测量孔直径、刻线宽度、长度及电线电缆的绝缘和护套厚度。本仪器测量范围为0～8mm，测量精度为0.01mm。

5 、测量方法

将仪器置于被测物体上，使被测物体的被测部分用自然光或灯光照明，然后调节环境螺旋，使视场中同时出现看清分化板与物体像。

进行测量时，先旋转读数鼓轮，使刻有长度的玻璃分析板移动同时稍微转动读数显微镜，使竖直长线对准测物部分进行微动测量。找到一边为基准点，基准边在2mm的位置上，在转动微分筒轮，使带有玻璃分划线移动到测量边时再进行读数。

6 、仪器保养及注意事项

仪器能正常使用时绝不允许自行拆卸，否则会破坏仪器的原有精度。仪器存放和使用时应尽量避免灰尘、潮湿、过冷过热与含有酸、碱性气体。

透镜表面有脏物须用柔软物体如脱脂棉、软毛刷、透镜纸等。碰到油迹污垢时，可用脱脂棉沾取少许酒精和乙醚混合液轻轻擦拭。

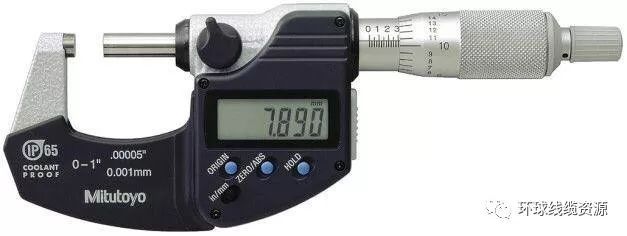

外径千分尺

外径千分尺又叫螺旋测微器，主要用来测量零件的外尺寸，它比游标卡尺精度高，使用方便、准确，也是工厂最常用的量具之一。

外径千分尺的类型很多，但构造原理基本相同，是利用螺旋运动原理，把螺旋运动变成测杆的直线位移类进行测量的一种工具。这种量具由于受到螺旋制造精度的限制，其刻度值通常都是0.01毫米，所以实际上是百分尺，习惯上叫千分尺。

1、千分尺测量的氛围和精度

千分尺的测量范围分为0～25；25～50，50～75等，间隔是25毫米，应按被测零件尺寸大小选用。

千分尺的制造精度有0级和1级两种。0级精度最高，1级次之。千分尺的制造精度，主要由它的示值误差和测量面的平面平行度误差的大小来觉得。小尺寸千分尺的精度要求见表2。

表2 千分尺的精度要求

2 、外径千分尺的构造

外径千分尺由尺架、固定或可换测杆、动测杆、固定套筒、转轮和止动器等部分构成

3 、千分尺的读法

千分尺是利用固定套筒和微分筒相互配合来进行读数的。主尺刻度的没两条刻线间的距离为1毫米，微分筒上沿着斜面均匀地刻有50条刻线，微分筒旋转一周，测杆前进或后退0.5毫米，所以微分筒上每一格表示的数值0.5毫米÷50=0.01毫米。这是微分筒的刻度值。微分筒是用来读主尺的小数值，这是千分尺的共同特点。

具体读法是：

a）先读整数，看微分筒左边固定套筒上露出来的刻线是多少，读数时要特别注意0.5毫米刻线是否露出来了，否则就会少读或多读0.5毫米。

b）读小数：看微分筒上的哪条刻线与固定套筒上的轴线对齐，如果0.5毫米的刻线没有露出来，那么微分筒上的轴线对齐的线就是读得的毫米小数，如果0.5毫米的刻线已经露出来，则还要加上0.5毫米才是真正的得数。

c）两次读数相加就是千分尺上表示的尺寸。

当固定套筒的轴向刻线与微分筒上的任何一条刻线都对不齐时，就应该估计这个数，这时的读数是地三位小数，即微米。

4 、外径千分尺的使用方法：

a、 使用前首先检查是否有合格证，否则不准使用；

b、 使用前先用软布或干净棉纱擦两个测量面，然后旋转棘轮，棘轮能带着微分筒灵活地旋转。在全行程内，不许有卡住微分筒与固定套筒相互摩擦的现象，用手把微分筒定住，或用止动器把活动测杆紧固后，棘轮能发出清脆的卡卡声，这说明棘轮良好。

c、 使用千分尺时应先校对“0”位，0～25mm可以直接校对。

游标卡尺

1、游标卡尺的结构形状

游标卡尺结构简单，使用方便，是工厂最常用的计量工具。

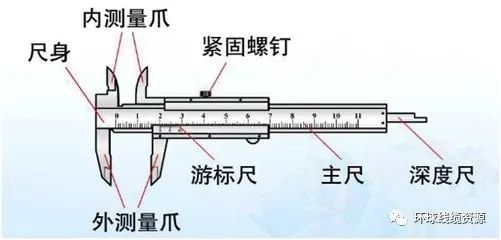

游标卡尺的构造：游标卡尺是利用游标主尺的滑动来改变游标量爪与主尺量爪的相对位置来进行测量的一种工具。游标卡尺的种类很多，但构造原理是相同的，主要是主尺、主尺量爪、游标、游标量爪、游标尺和紧固螺丝等部分组成。现在常用的游标卡尺有三用游标卡尺，单面量爪游标卡尺和双面游标卡尺。我们现在用的主要是三用游标卡尺。所谓三用即游标卡尺可以用来测量内径、外径、深度，当然也可以测量长度。

2 、游标的读数原理

游标卡尺是一种中等精度的计量工具，不适宜用来测量精度较高的尺寸。游标卡尺的精度与它的游标刻度值有关。根据游标刻度值的不同，游标卡尺分0.02、0.05和毫米三种。没一规格只能适用一定范围，并有几种不同数值。

表1游标卡尺的测量范围及读数值

为了对游标量具作深入的了解，以便更好地掌握游标量具的方法，以0.1毫米的游标卡尺为例来分析游标卡尺的读数原理。0.1毫米游标卡尺的主刻度每格是1毫米，如果主尺的9格宽度等于游标尺的10格宽度，那么游标卡尺每一格的宽度是0.09毫米，这时主尺的刻度线间隔与游标卡尺的刻线间距差为0.1毫米，这个差就是游标尺的刻度值。

如何读数通过实例进行讲解。

有了游标卡尺就很容易精确地读出被测尺寸的大小。例如0.1毫米的游标卡尺可以精确地读出0.1毫米，0.02毫米的游标卡尺可以精确地读出0.02毫米，0.05毫米的游标卡尺可以精确地读出0.05毫米。

游标卡尺是利用主尺和游标尺互相配合进行读数的，主尺用来读出被测尺寸的整数部分，游标尺用来读被测尺寸的小数部分。一般读游标卡尺时分三步：

a、先读整数：看游标卡尺“0”线左边主尺上第一刻度线的数值。

b、读小数：看游标卡尺“0”线右边，数一数游标尺第几条刻线和主尺的刻线对齐。读出毫米小数。

c、把上面两次读得的数相加，就得出卡尺表示的尺寸。
