微网通信建模

 Bytes。因此,测量类业务的SV报文总长度应是85+32 N_m Bytes。

3）定值类业务。该业务主要发送MMS报文,根据MMS制造报文规范可以知道此类报文的附加信息有以太网报文头（22 Bytes）、优先级标志
（4 Bytes）、以太网PDU（8 Bytes）、循环冗余校验
（4 Bytes）、ASN.1协议头标记（2 Bytes）、ISO 3263协议头标记（8 Bytes）、IEEE 802.2 LAN协议头标记（12 Bytes）、块数据（2 Bytes）总共62 Bytes;核心业务编码有Entry ID地址（4 Bytes）、 DstAddress目的地址（4 Bytes）、 数据集路径（30 Bytes）、数据状态（2 Bytes）、核心数据（8 Bytes×逻辑节点定值信息数N_s）、生成时间标记（1 Bytes）、允许生存时间（1 Bytes）总共42+8N_s Bytes。因此定值类业务的MMS报文总长度应该是104+8N_s Bytes。

4）文件类业务。该业务主要发送MMS报文,长度一般都大于10 kBytes。

3.3 微网业务需求

根据所建立的数据模型,可计算每个逻辑节点中所需要发送报文的核心信息数量。每一支路可以看成是一个逻辑设备,报文核心信息最后以支路为单位打包发送。按照逻辑节点数据类型对支路的核心信息数进行统计（见表2）,微网系统各支路对应业务需求见表3-8所列。

表2 支路核心信息个数统计Tab.2 The core information statistics of branches

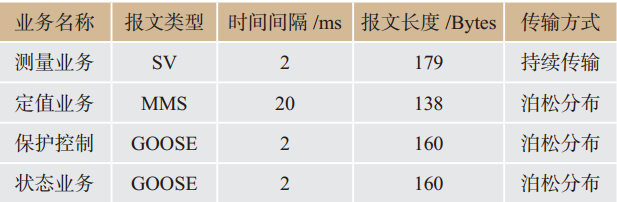

表3 简单燃煤支路业务需求Tab.3 The business demands of the simple coal-burning branch

表4 光伏支路业务需求Tab.4 The business demands of the PV branch

表5 风电支路业务需求Tab.5 The business demands of the wind power branch

表6 储能支路业务需求Tab.6 The business demands of the energy storage branch

表7 负载支路业务需求Tab.7 The business demands of the load branch

 4 结语

随着全球工业的发展,分布式能源取代传统能源将成为必然趋势。而微网作为缓解传统电网负担、吸纳可再生能源发电的重要电网形式,已成为电力研究领域的热点。本文主要阐述了如何利用IEC61850系列标准进行微网的通信建模,从而为微网后续的通信研究提供参考。本文研究主要分为
3个步骤：第1步,根据微网不同设备的信息要求和IEC61850信息分层体系结构,建立了4层的微网信息模型;第2步,对IEC61850逻辑节点进行扩展,增加了负载类节点GAPC,使其适用于微网系统,然后按照不同支路将微网系统划分为不同的逻辑设备,从而选择相应的逻辑节点建立数据模型,最后得到了微网系统的数据模型;第3步,根据前述所得的数据模型,按支路分解分析了微网系统的业务需求,通过每一种报文的映射方式计算报文长度,得到了微网每一支路向管理系统发送的报文总长度。

(编辑:邹海彬)
