大气信道对无线光通信系统性能影响实验研究

2018-03-28 21:36:53 《电力信息与通信技术》微信公众号  点击量: 评论 (0)
建立可快速响应的电力应急机动通信系统可以有效应对洪水、台风等各种自然灾害和突发事件,是妥善处理电网大面积停电事件应急预案的重要措施。无线光通信具有频带宽、速率高、架设灵活快捷、通信通道透明、经济效益高等特点,具有良好的推广前景。文章基于激光大气传输信道,结合无

of atmospheric channel attenuation versus time in cloudy day

在传输距离为500 m的情况下,实际测得阴天天气的能见度为18 km,计算得到α=2.06 dB/km。阴天误码率随时间变化曲线如图8所示。

图8 阴天误码率随时间变化曲线Fig.8 Curve of atmospheric channel attenuation versus time in cloudy day

图8可知,在3:30左右,误码率上升是因为信号丢失,其他时刻阴天时背景光的干扰较小,与晴天相比对光通信机A端接收光功率起伏影响不大,误码率保持平稳,阴天气象条件下信道特性对误码率的影响不大,通信性能较好。

3.2.3 小雨信道测量

实验当天气象信息为:平均气温10 ℃,平均风速0.4 m/s,东风风向,平均气压966.6 Pa,能见度1 km。

在A端SFP激光器输出跳线与上发射镜筒前尾纤之间加可调光衰减器,从1:00开始在光通信机A端的出射光功率加-14 dB的衰减,每隔1 h调节一次衰减器,每次减-0.5 dB。

雨天条件下大气信道衰减随时间变化曲线如图9所示。

图9 雨天条件下大气信道衰减随时间变化曲线Fig.9 Curve of atmospheric channel attenuation versus time in rainy day

图9可知,4:30有降雨时衰减增大,就会出现图中向下的尖峰。

图10 雨天误码率随时间变化曲线Fig.10 Curve of atmospheric channel attenuation versus time in rainy day

雨天误码率随时间变化曲线如图10所示。图10中出现断点的地方是误码率为零的时间段。当空气中的水滴半径大到一定数值时,它以一定的速率降向地面成为雨。雨不仅降低了地面温度,消减了温度差异,同时雨滴还减少了空气中的不均匀成分,所以雨滴对光信号的散射衰减总体而言并不是很大。因此在小雨天气情况下,信道衰减较稳定,对误码率影响小。

3.2.4 雾天信道测量

实验当天气象信息为:平均气温14 ℃,平均风速0.8 m/s,南风风向,平均气压966.6 Pa,能见度3 km。

在A端SFP激光器输出跳线与上发射镜筒前尾纤之间加可调光衰减器,衰减值为-14 dB。

当大气中的水蒸气含量达到或者超过大气中水蒸气含量的饱和量时,水汽就会在气溶胶颗粒上凝聚成水滴,凝聚的水滴漂浮在近地面的空气中,使能见度减小。

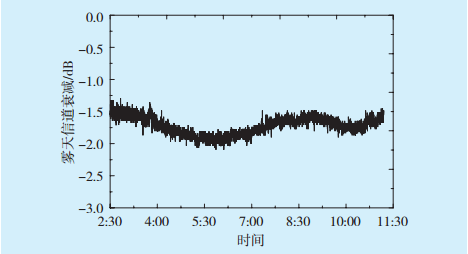

雾天条件下大气信道衰减随时间变化曲线如图11所示。

图11 雾天条件下大气信道衰减随时间变化曲线Fig.11 Curve of atmospheric channel attenuation versus time in foggy day

图12 雾天误码率随时间变化曲线Fig.12 Curve of atmospheric channel attenuation versus time in foggy day

雾天误码率随时间变化曲线如图12所示。以A端的损耗为主,根据实验天气的记录可知,在上午9:00时,由于太阳升起,环境温度升高,因其对大气中水汽的蒸腾作用,大气信道的不稳定性加剧,严重影响通信性能,误码率突然增加。

 4 结语

针对无线光通信的特点及电力应急通信的应用需求,本文详细介绍了无线光通信大气信道性能实验测量研究。对阴天、晴天、雨天、雾天的无线光通信的信道衰减及误码率的测量结果进行了分析,通过测量结果的对比分析,可以直观地比较激光通过不同大气信道(云、雨、雾等)的衰减特性,以及不同衰减程度对通信性能的影响。本文的实验测量结果可为激光大气信道性能的研究提供很好的手段,对光通信应用于电力应急通信具有很好的参考价值。



参考文献

[1] 曾智龙, 徐林, 杨乾远, . 天气因素对大气激光通信质量影响分析[J]. 光通信技术, 2009, 33(10): 56-57.

ZENG Zhi-long, XU Lin, YANG Qian-yuan, et al.The analysis on the influence of the weather factor for the quality of atmosphere laser communication[J]. Optical Communications Technology, 2009, 33(10): 56-57.

[2] 王元博. 激光大气传输特性及实验研究[D]. 西安: 西安电子科技大学, 2010.

[3] 柯熙政, 杨利红, 马冬冬. 激光信号在雨中的传输衰减[J]. 红外与激光工程, 2008, 37(6): 1021-1024.

KE Xi-zheng, YANG Li-hong, MA Dong-dong.Transmitted attenuation of laser signal in rain[J]. Infrared and Laser Engineering, 2008, 37(6): 1022-1024.

[4] 于胜云, 陈名松, 李天松. 自由空间光通信传输信道雨雾衰减特性研究[J]. 广西通信技术, 2008(1): 42-45.

YU Sheng-yun, CHEN Ming-song, LI Tian-song.Study on attenuation characteristic of rain and fog in FSO communication transmission channel[J]. Guangxi Communication Technology, 2008(1): 42-45.

[5] 韩天愈. 自由空间光通信(FSO)大气信道传输关键技术的研究[D]. 广州: 广东工业大学, 2005.

[6] 李玉权, 朱勇, 王江平. 光通信原理与技术[M]. 北京: 科学出版社, 2006.

[7] 柯熙政, 席晓莉. 无线激光通信概论[M]. 北京: 北京邮电大学出版社, 2004.

[8] 孙丽丽, 张华栋, 李茜. 无线光通信技术在电力系统中的应 [J]. 电力系统通信, 2009, 30(1): 41-44.

SUN Li-li, ZHANG Hua-dong, LI Qian.Application of free space optics technology in electric power system[J]. Telecommunications for Electric Power System, 2009, 30(1): 41-44.

[9] 周仲谋, 陈智凯. MIMO无线光通信分集接收系统的实验研究[J]. 电子设计工程, 2015, 23(23): 145-148.

ZHOU Zhong-mou, CHEN Zhi-kai.Experimental study of MIMO wireless optical communication diversity reception system[J]. Electronic Design Engineering, 2015, 24(23): 145-148.

[10] 刘黎军, 马静雅, 叶君华, . 长距离海岛间电力应急无线光通信系统研究[J]. 电力信息与通信技术, 2016, 14(7): 29-32.

LIU Li-jun, MA Jing-ya, YE Jun-hua, et al.Research on wireless optical communication system for power emergency communication between long distance islands[J]. Electric Power Information and Communication Technology, 2016, 14(7): 29-32.

[11] 王海涛. 应急通信发展现状和技术手段分析[J]. 电力系统通信, 2011, 32(2): 1-6.

WANG Hai-tao.Analysis on current status of emergency communication and its technical means[J].Telecommunications for Electric Power System, 2011, 32(2): 1-6.

[12] 付重, 肖行诠. 电力应急通信系统应用研究[J]. 电力系统通信, 2011, 32(5): 111-115.

FU Zhong, XIAO Xing-quan.Study on the application of power emergency communication system[J].Telecommunications for Electric Power System, 2011, 32(5): 111-115.

[13] LI Z, CAO J, ZHAO X, et al.Swarm intelligence for atmospheric compensation in free space optical communication- modified shuffled frog leaping algorithm[J]. Optics & Laser Technology, 2015(66): 89-97.

[14] HAMZEH B, KAVEHRAD M.OCDMA-coded free-space optical links for wireless optical-mesh networks[J]. IEEE Transaction on Communications, 2004, 52(12): 2165-2174.

[15] DREXLEK R, ROGGEMANN M C, VOELZ D G.Use of a partially coherent transmitter beam to improve the statistics of received power in a free-space optical communication system: theory and experimental results[J]. Optical Engineering, 2011, 50(2): 68.
