谷歌数据中心供电系统剖析

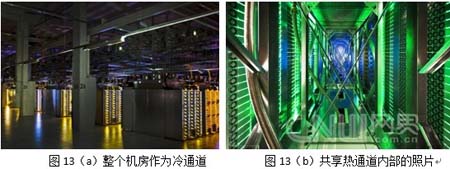

扇吸入，不断循环，机房大冷池环境如图13(a)所示。或者如果刚好部分机柜顶部没有风扇或者该风扇出现故障，则该机柜散发出来的热量会横向流动到相邻带风扇的空调(比如进入或者流出此正视图)被相邻的空调给制冷，共享热通道内部如图13(b)所示，这种冷通道和热通道共享的机制可以大大减少制冷系统的局部故障，提高系统可靠性。

图12(b)是实际部署机柜上电的流程图，首先1302步骤在工厂将每台服务器上架并连好电源线到PDU上，然后是1304步骤将整机柜运送到机房现场泊位，在对应位置固定安装好整机柜并连好机柜接地线，接着是1306步骤在供电母线上安装IT机柜供电配线盒，并在1308步骤上连接每个机柜PDU和顶部配线盒，于1310步骤给配线盒总闸合闸上电，最后在1312步骤给每个机柜的PDU供电开启机柜服务器。我们之前在文章《谷歌的服务器内置UPS技术介绍》中了解到其服务器电源的内部作了上电随机延迟设计，因此不会在整机柜合闸的瞬间导致大电流冲垮熔丝或者支路空开，或者也可以在远程后台逐个上电，避免同时上电的启动冲击。

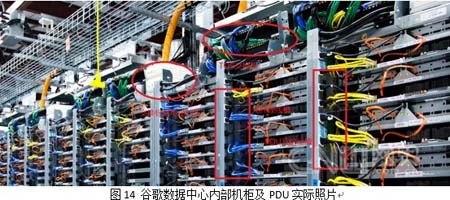

图14是谷歌数据中心内部的实际照片局部，很多前面介绍的技术细节体现在这个图片中，可以看到顶部母排及配线盒，中间是线缆托架及空调，下面为30U高服务器机柜，每台1.5U高，机柜深度约700mm，冷通道为2块砖1200mm宽。服务器市电直供，机柜顶部的交换机由白色小UPS带，30孔PDU，5个熔丝槽一拖六，供电PDU和铜缆理线器一侧，带专门的理线槽，并采用不同颜色的网线区别相应的功能，总体较为美观整齐。

综上，本文简单介绍了谷歌数据中心的供电架构，有些盲人摸象，泛泛介绍了些内容，很多技术细节还有待进一步充实。但从我们了解的有限知识内，这个架构是对传统数据中心供电架构的颠覆，摒除了传统上依靠UPS等硬件冗余的低效率模式，追求能效无极限。同时还在高效建设、便捷运营以及系统可靠性等方面也有很多亮点。虽然这种完全定制的市电直供架构不一定适合国内数据中心用户，但其低成本、简单、高效的模块化建设思路非常值得国内学习。
