杆塔(Pole and Tower)是支承架空输电线路导线和架空地线并使它们之间以及与大地之间保持一定距离的杆形或塔形构筑物。世界各国线路杆塔采...

05、按其组立方式分类

按组立方式分拉线杆塔和自立式杆塔。

5.1拉线杆塔

由拉线保持稳定性的杆塔就是拉线杆塔。

5.2 自立式杆塔

自立式杆塔就是不依靠其它附助设施就能实现预定功能的铁塔。

06、按杆塔型式分类

按其不同的外观结构形状可分猫头塔、酒杯塔、干字型塔、拉V塔、门型塔、羊角塔、鼓型塔、桥型塔、正伞型、倒伞型、田字型、王字型、上字型塔、鸟骨型 等。下面介绍常见的部分杆塔型式。

6.1 上字型杆塔

杆塔上只架设一根架空地线,导线呈不对称三角形布置,其外形呈“上”字形。它适用于轻雷及轻冰地区导线截面较小的输电线路,常用于110 kV及以下电压等级的电力线路。

6.2 酒杯型塔

塔上架设两根架空地线,导线排列在一个水平面上,塔形呈酒杯状。它通常是220 kV及以上电压等级输电线路的常用塔型,有良好的施工运行经验,特别适用于重冰区或多雷区。

6.3 猫头型塔

塔上架设两根架空地线,导线呈等腰三角形布置,塔型呈猫头状。它也是220 kV及以上电压等级输电线路的常用塔型,有良好的施工运行经验,节省线路走廊,其经济指标较酒杯型塔稍差。

6.4 干字型塔

塔上架设两根架空地线,导线基本上呈等腰三角形布置,其形状如“干”字。这种塔型受力清晰直接,有较好的经济指标,在中国通常是220 kV及以上电压等级输电线路的常规型塔,主要用作耐张及转角塔。

6.5 羊角型塔

塔上架设两根架空地线,地线支架呈羊角状,导线呈三角形布置(单回)或者垂直(双回或多回)布置,地线支架呈羊角状。

6.6 鼓型塔

是双回路输电线路的常用塔型,因导线悬挂点围成的外形轮廓呈鼓形布置得名。适用于覆冰较重地区,可避免导线脱冰跳跃时发生碰线闪络事故。

6.7 门型杆塔

用两个柱体来支持导线及架空地线的杆塔,常用于双架空地线及导线呈水平排列的情况。一般用于220 kV及以上电压等级的输电线路,可采用打拉线来提高杆塔的稳定性,柱体有时还带一定坡度。这种杆塔适用性比较大,带拉线时更具有很好的经济指标。

在城市及城郊的钢管杆塔的线路中,对受力较大的转角杆,常采用双柱钢管的杆型,钢管也是采用等多边形的断面,杆段之间一般采用法兰盘连接。

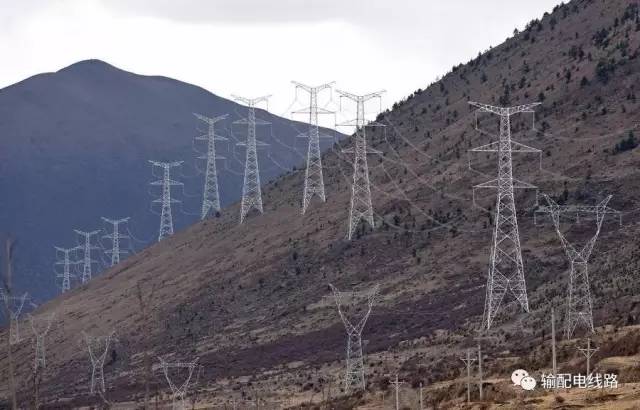

6.8 拉线V型塔

门型杆塔的特例,常用于500 kV的输电线路,在220 kV输电线路中也有少量使用,其外形如图10所示。它具有施工方便,耗钢量低于其它拉线门型塔等优点。但它占地较大,在河网及大面积机耕地区使用受到一定限制。这种塔型在国外还使用于人烟稀少的地域,便于利用直升飞机吊运和安装。

07、按输送电流分类

7.1 交流杆塔

用于交流输电线路的杆塔。

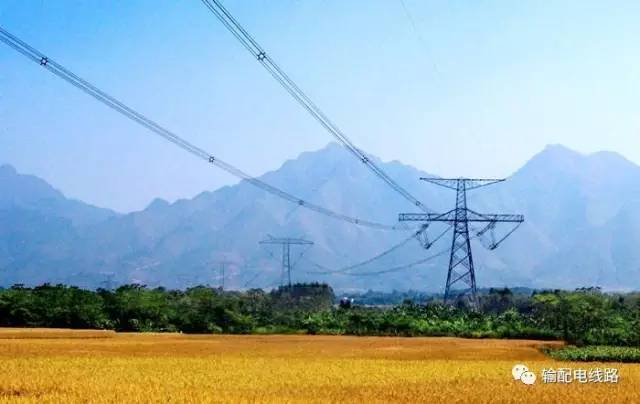

750kV干字型耐张转角塔

7.2 直流塔

用于直流输电线路的杆塔。

±800kV干字型耐张转角塔
