03、按其回路数分类

杆塔按其回路分单回路杆塔、双回路杆塔和多回路杆塔。

3.1 单回路杆塔

只有一个回路的线路的杆塔叫单回路杆塔。

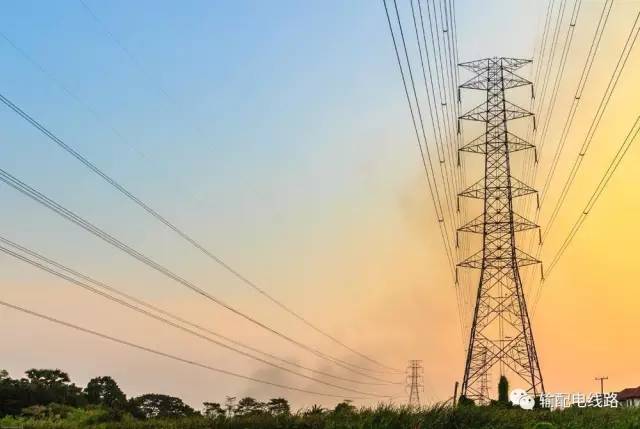

3.2双回路杆塔

同一杆塔上安装有不一定为相同电压与频率的两个回路的线路的杆塔叫双回路杆塔。

3.3 多回路杆塔

同一杆塔上安装有不一定为相同电压与频率的两个y以上回路的线路的杆塔叫多回路杆塔。

04、按其用途功能分类

按其在输电线路中的用途和功能可分为直线、耐张、转角、终端、换位、跨越杆塔等。

4.1 直线杆塔

这里的直线杆塔就是按受力分类的悬垂型直线与转角的的杆塔,它的作用仅是线路中悬挂导线和架空地线的支承结构。这也是按按受力分类的悬垂型直线与悬垂型转角塔。

4.2 耐张杆塔

这里的耐张杆塔就是按受力分类的耐张直线杆塔,除支承导线和架空地线的重力和风力外,还承受这些线条张力的杆塔。导线和架空地线在耐张杆塔处开断,且被定位于导线和架空地线呈直线的线段中,用来减小线路沿纵向的连续档的长度,以便于线路施工和维修,并控制线路沿纵向杆塔可能发生串倒的范围。这里的耐张杆塔就是按受力分的耐张直线杆塔。

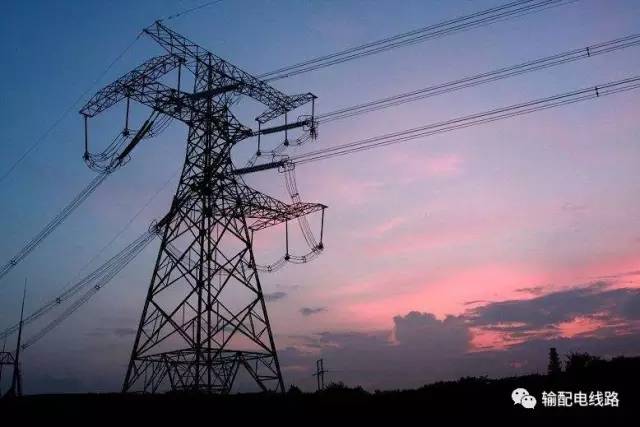

4.3 转角杆塔

支承导线和架空地线的张力,使线路改变走向形成转角的杆塔。走向带转角的导线和架空地线开断直接张拉于杆塔上时称为耐张转角杆塔,导线和架空地线不开断的称为悬垂转角杆塔。耐张直线杆塔、这里的耐张杆塔就是按受力分的耐张转角杆塔。

4.4 终端杆塔

线路起始或终止的杆塔。终端杆塔定位于变电厂或变电所的配电装置门型构架前,线路一侧的导线和架空地线直接张拉于终端杆塔上,而另一侧以很小的张力与门型构架相连。这里的耐张杆塔就是按受力分的终端杆塔。

4.5 换位杆塔

用来改变线路中三相导线排列位置的杆塔。导线在换位杆塔上不开断时称为直线换位杆塔,反之称为耐张或转角换位杆塔。

4.6 跨越杆塔

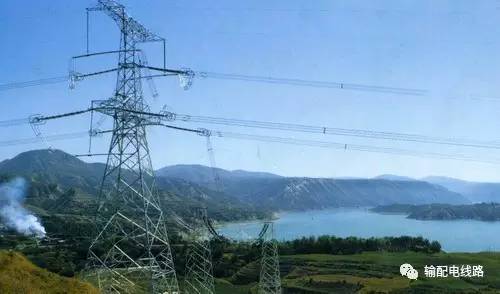

用来支承导线和架空地线跨越江河、湖泊及海峡等的杆塔。导线及架空地线不直接张拉于杆塔上时称为直线跨越杆塔,直接张拉于杆塔上时称为耐张或转角跨越杆塔。为满足航运净空要求,跨越杆塔一般都比较高。为减小杆塔承载,节省材料及降低工程造价,一般多采用直线跨越杆塔。

4.7 边坡杆塔

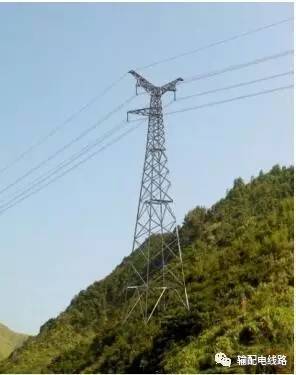

杆塔的下导线采用不对称布置,将高边坡侧的导线移至低边坡侧,解决他为在高边坡处时对地距离的限制,从而降低呼高,减少塔重,降低造价。

4.8 T接杆塔

当原有的线路需要再向另一变电站供电时,用于线路分支点的塔,我们叫T接塔。下图是其实就是耐张直线塔与终端塔的组合型塔,T接塔也可能悬垂线直线塔与终端塔的组合型塔等,一般我们单独分类,本次分类处理是是方便大家了解。
