基于大数据的输变电设备状态预警系统架构研究
摘要:为了支撑输变电设备状态大数据的应用需求,提高电网公司运检业务工作成效,文章围绕业务需求和输变电设备状态预警系统体系架构,梳理了电网公司运检部门的大数据业务需求,并分类提出了支撑各项需求的详细功能
1.1.2 状态分析
主要开展设备状态评价辅助工作,包括评价报告复核、标准制定与修订和特高压状态评价等。
1)评价报告复核:定期对系统上传的特高压交流、跨区直流设备的状态评价报告进行复核,编制特高压交流、跨区直流设备的状态评价复核工作报告,定期对省公司在平台上传的500(330)kV及以上电网设备状态检修综合报告进行复核,对省公司上报的220 kV及以上评价为异常和严重状态的输电线路(电缆)、变压器、断路器、GIS等主设备状态评价报告进行复核,编制设备状态评价复核工作报告。
2)标准制定与修订:组织开展设备状态评价、状态检修、在线监测技术、带电检测技术等设备状态分析相关的各类标准的制定与修订。
3)特高压状态评价:针对特高压输变电主设备依据规范开展状态评价工作,并对结果进行统计分析,编制状态评价报告。
1.1.3 专业管理
专业管理是状态预警系统的核心业务,提供变电专业管理、状态监测、输电专业管理等一系列专业支撑。
1)变电专业管理:针对特高压变压器、电抗器、互感器、GIS等变电主设备,开展驻厂监造、事故分析及人员培训等技术支撑工作。
2)状态检测管理:针对带电检测普测结果异常的设备组织专家开展带电检测复测工作,针对状态异常的设备组织专家开展诊断工作。
3)输电专业管理:包括输电设备的防污、防雷计算与展示工作。
1.1.4 技术监督
技术监督主要包括技术监督工作管理、带电检测管理、故障案例管理与现场应用管理4个部分。
1)工作管理:执行年报、季报和月报制度,省公司、各直属公司按月度、季度和年度将总结报告发送至评价中心,经评价中心总结汇总后交由技术监督办公室审核;对技术监督工作的内容、方式、标准、过程及结果进行检查和评估;对家族性缺陷、预告警信息等进行统计分析,并生成相关报告。
2)带电检测管理:制定带电检测计划并进行填报和审核,对审核通过的带电检测计划进行查询和统计;制定带电检测装置实验室检测管理和业务开展流程;组织专业人员对带电检测装置开展性能评价。
3)故障案例管理:对各省公司填报的典型故障案例进行评分,依据分值决定存入案例库的典型案例;对典型故障案例向上级管理单位报送。
4)现场应用管理:利用移动终端技术开展现场技术监督管理工作。
1.1.5 高级分析
主要为保证业务工作有效性的支撑工作以及业务工作的延伸内容,包括数据质量管理、故障研判、风险分析、辅助决策和大数据分析工具等5个部分内容。
1)数据质量管理:通过时间序列分析、层次分析、六元组分析等方法进行数据质量的检验与处理,确保数据的有效性、一致性、完整性。
2)故障研判:针对状态为异常、严重或故障的设备,通过建立知识库、远程专家诊断系统等手段为设备故障原因分析、故障定位和处理提供有效工具。
3)风险分析:从资产管理的角度分析设备故障可能导致的资产损失。
4)辅助决策:综合标准规范与专家经验,针对可能发生的风险提供全面的防控措施。
5)大数据分析工具:利用关联分析等方法挖掘数据中的隐藏价值,以业务应用为导向,开发大数据业务应用模型,根据计算结果确定业务开展时间、次序、等级,为业务决策提供依据。
1.2 功能需求
功能需求是对业务需求的进一步细化,业务需求驱动功能需求,功能需求明确了系统要实现的软件功能,用户利用这些功能来完成任务,实现业务需求。
本文通过对状态预警系统业务需求的深入调研与梳理,完成了状态预警系统的功能需求分析。系统功能包括五大功能域20项功能点,覆盖了监测预警、状态分析、专业管理、技术监督、高级分析五大类业务,可为电网公司运检业务的高效开展提供全方位的技术支撑。状态预警系统功能需求框架如图2所示。

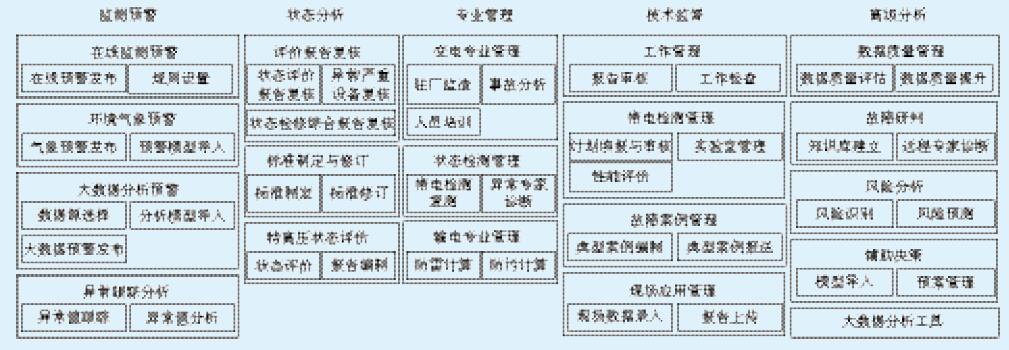

图2 状态预警系统功能需求框架
Fig.2 Function requirement framework of status warning system
