《能源监测与评价》——能源监测技术（六）

全压管对流动偏斜角的敏感性在很大程度上取决于d2/di及全压管头部的形状。对于图2-35(b)，对水平扩展角的不灵敏度在5度～15度范围内，并且随d2/di的增加而增加。

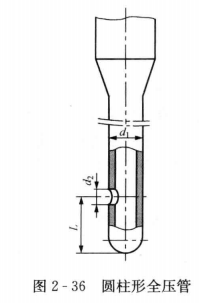

圆柱形全压管见图2-36，当l/di≥1.5时，其修正系数为1.0，对水平方向流动偏斜角的不灵敏性，也是随d2/di的增大而增大。当d2/d1=0.4～0.7时，这个方向的不灵敏度为±(10度～15度)，对垂直方向扩展角的不灵敏度是±(2度～6度)。

与全压管相比，静压管的设计要复杂些。因为测量静压要有两种情况：一种是测量被绕流物体表面上某点的压力或流通壁面上流体的压力;另一种是测量流场中某点的压力。

对于第一种情况，可以在绕流物体上或者流动壁面上开静压孔，开孔直径在0.5～1.5mm之间，孔口要光洁，孔轴线垂直于壁面。

对于第二种情况，可以利用尺寸较小且具有一定形状的测压管插入流体中进行测量，图2-37所示为I。形静压管，图2-38所示为圆盘形静压管。

4.皮托管

皮托管也称测速管(速度探针)，是将全压管和静压管组合到一起，直接得到动压的测压或测速I具，其结构简单，精度较高;主要结构形式有一字形或L形皮托管、T形皮托管。

L形皮托管如图2-39所示，L形皮托管头部临界点的中心孔测量流体的全压，侧面均布的小孔或狭缝测量的是静压，把它们的连通管接到显示仪表上，就可以得到全压和静压的差值——动压。

对于这种形式的皮托管，头部为半球形的要比头部为锥形的对流动方向的不敏感性大。

T形皮托管比较适用于含尘量大的气体通道及输油管道上的流速测量，见图2-40。它由两根小管背靠背焊接在一起。其中迎着来流的小孔测量全压，背着来流的小孔测量静压。这种测压管对流动方向的变化很敏感。

T形皮托管结构简单、制作方便，截面尺寸小，对流场的影响小，但是刚度差，适合近壁处的测量。

皮托管测量的是流体空间中某点的平均速度，它的头部形状、全压孔的大小、静压孔的孔数及形状、探头与支杆轴的连接方式，都会对测量精度产生影响。

5.笛形管

对于一维的管流流动，人们经常使用一种像笛子形状的测压管，称为笛形管。在管道内安装的笛形管见图2-41。笛形管的设计思想是将被测量管的截面分成若干的同心圆，每个圆环的面积均相等，即

A1=A2=A3=A4

在区分等面积的环与直径相交点及中心处开测量孔，这样各个孔所感受的全压为平均值。如果在它的背面再附设一个静压管，注意静压管的孔口要与流体流动方向垂直，两支测压管测得的差值就是动压，因此用笛形管可以很方便地测量管道截面上的平均流速。
