台区安防监控系统的设计与思考

　　红外报警系统主要由5对主动红外入侵报警器和一台入侵报警主机组成，对台区围墙周围动态变化进行实时监测报警。防止监控不法人员通过翻越围墙进入台区内。

　　机房门禁系统主要用R485型四门禁控制箱、R485接口转换、pc主控、电磁锁，门禁电磁开关和门禁读卡器组成，该系统是针对机房设计，主要是防止非机房工作人员随意进入机房，增强机房工作的保密性。

　　台区大小门门禁系统又分为小门的独立感应卡/密码门禁系统和台区大门的阿尔卡诺平开门系统。此系统杜绝了无关人员未经许可随意进入现象，防止不法人员闯入办公大楼，确保了办公室机房的安全和保密性,同时做得了对出入台区的人员和车辆进行有效的管制。这将对台区安全防范智能化管理，提高台内管理职能化，加强台区的安全保密工作起到积极作用。



1　台区监控安保系统设计思路

　　综合台区的实际情况和上级主管技术部门要求及工程现场实际情况勘察考虑,本方案需要把台区的安防监控系统建设成高水平,技术先进、数字化、可扩展的监控系统。本方案设计时综合考察了当今普遍使用的数字监控体系结构，结合台内具体实际情况，本着适度超前、计性价比高、具备以后系统便于入网的设计理念。此系统设计遵循先进性、可靠性、安全性、可扩充性、规范性等原则。

　　1.1　系统的合理性

　　这是系统设计的基本原则,主要考虑在现场与外界相通的出入口、外围，人员流动大区域等重要场所安装摄像机。力争做到无死角又不浪费摄像机，使系统的设计合理并达到最优。

　　1.2　实用性

　　从性能价格比的角度考虑，系统的关键部分可采用国内、外知名厂家的产品,国内较完善的技术可以采用国产或台湾品牌。保证了整个系统的可靠性。同时，兼顾到功能的完善和操作简单化的要求,使本系统达到处理意外情况时反应迅速、正确,提高了保安工作的效率。



2　台区系统的设计构想

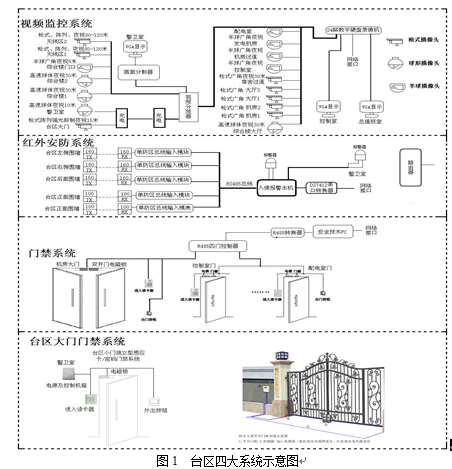

　　整个安防监控系统主要由视频监控系统、红外报警系统、机房门禁系统，台区大小门门禁系统这四个各自独立有相互联系的子系统组成。系统结构都基本采用星型网络拓扑结构设计，以监控主机为中心节点，视频线路分别连接到每个摄像机,和主动入侵红外报警器上。电源线路和控制线路采用总线结构形式。系统的结构设计如图1所示：

　　根据台内安防设计要求及对台区现场情况勘察分析，本系统的视频监控系统由：1台24路硬盘录像机主机、1个8分16路视频分频器、1台画面分割器、1对2路光端机、3台显示器和17支各型号的红外一体摄像机及前端电源和相关软件组成，值班室、总值班室、警卫室各一台显示器，用来完成所有摄像机信号的视频显示。通过硬盘进行录像，根据视频录像存储时间要求，经过计算，硬盘录像机需配备4块2T硬盘，当硬盘空间存满后会自动覆盖存储期限最长的视频资料，无需人为干预。对于视频控制系统摄像头按放位置,经过现场实际勘察综合分析,视频摄像头布控点如下：

　　综合办公楼共安装15个摄像头，具体分布情况及摄像头类型为：配电室、发电机房枪式广角红外摄像机各1个，对配电室和发电机房进行实时监控与记录，避免意外事故发生。发射机房斜对角枪式广角红外摄像机各1个；机房值班室半球广角红外摄像机1个，可以对机房全景实时监控录像，设备出现故障，可以通过录像记录判断事故类型。机房过道半球广角红外摄像机1个，监视进出机房技术区人员情况。大厅办公室两侧半球广角红外摄像机各1个；二楼大厅高速智能球摄像机1个；综合办公楼大门口半球广角红外夜视5m摄像机1个；办公楼大厅二楼外墙两侧枪式阵列红外夜视120m摄像头各1个；宿舍过道半球广角红外夜视30m摄像头1个；办公楼正面两侧70m可探测高速球型红外摄像头各1个，这几个摄像头主要监视公共场所人员及天线区其他安全情况记录。

　　台区大门口共安装2个摄像头，分别是警卫室门口30m高速球型红外摄像头1个，对进出人员进行详细记录。台区大门枪式阵列强光抑制15~30m红外摄像机1个，对来台人员进行记录。

　　红外线报警系统由3对有效距离200m的主动入侵红外对射报警器、2对有效距离100m的主动入侵红外对射报警器、2个报警器和一台报警主机组成。主要记录翻墙人员及物体越墙报警。报警主机按放于机房值班室的控制台上，分一路报警器于警卫室。整个监控系统整体布局如图2所示。

　　机房门禁系统主要由1台R485型四门控制器主机、3台读卡器、1个双门电磁锁、2个单门电磁锁和主控制软件组成，主控机房大门、机房值班室门和配电室门。

　　台区大小门门禁系统分为小门的独立感应卡/密码门禁系统和台区大门阿尔卡诺平开门系统两个独立系统。小门的单门密码门禁系统主要由控制箱、电磁锁、进入读卡器、外出按钮构成。主控箱安装在警卫室内，信号及电源线走的是先铺设好的底线穿线槽，并且加装了人员进出入报警器。此系统采用独特的金属外壳设计，灵巧的键盘面板操作，内置高档微处理器，抗干扰能力强，安全性和可靠性极高，可为2 000个用户提供强大的安全保障。大门的阿尔卡诺平开门系统由其控制箱,滚轮式平开机、无线遥控器构成。其控制箱安装在警务室，无线信号接收天线安装于警卫室外，以便于更好的接受无线遥控器发出的开关门信号。遥控型滚轮驱动式平开门机系统具有自动锁定机构，实现了驱动、锁定功能一体化，安全、可靠。结构紧凑、启动力矩大。安装在大门远离铰链的一侧，高效、安全省电。门机有独特的滑动式减震装置，能自动升降、适应高低不平的路面，且无须铺设轨道。大门可开启任意角度，不受门机限制。任何新旧大门均可安装使用，且不破坏门体及门柱结构。



4　台区系统监视记录说明

　　视频监控系统中，选用嵌入式硬盘录像机为其系统的控制核心。系统中所有的视频图像都传回到机房值班室的监控台，接入到24路嵌入式硬盘录像机，通过安装相应数量的硬盘进行资料存储，17路视频输入配置，采用H.264压缩技术，图像更清晰，细节逼真。录像、回放、监视实时全方位等。预留网络接口,可实行远程监控功能。录像时间设置为两个月，该系统中配备4块2T的硬盘，可以长时间的保存视频文件，以满足录像资料保存要求。该系统承担着对台区内外所有可视场所的实时监控任务。根据需求，本监控系统主要是由前端信号采集部分、信号传输部分、信息处理中心、显示和存储部分组成。

4.1　视频采集部分

　　摄像部分是整个视频监控系统的前沿部分，是整个系统的“眼睛”。 整个视频采集部分由14个红外夜视一体摄像机和4个高速球机组成。它布置在综合办公楼所有重要部位和台区大门口部位，使其视场角能覆盖到整个被监视的各个部位。如果我们被监视场所面积较大时，为节省摄像机所用的数量、简化传输系统及控制与显示系统，我们可以在摄像机上加装适当的镜头，使摄像机所能观察的场景更清楚。

4.2　视频信号传输部分

　　传输部分就是系统图像信号的传输通道。根据现场的勘察采用视频基带(同轴电缆)传输和光纤传输相结合。50m范围之内,主机对前端摄像机的视频信号线及控制线采用同轴电缆传输方式。也就是一根电缆中既传输视频信号又传输控制信号。100m范围内,采用光纤传输，通过光端机与光接收机进行信号转换传输。通过实践情况讨论分析，决定综合办公楼区的视频传输线路采用同轴电缆进行传输。台区大门口的两个摄像头传输线采用光纤传输，设备电源在警卫室就近解决，电源线采用0.75平方铜芯线进行送电。

4.3　信息处理部分

　　信息处理单元是整个监控系统系统核心,它对前端传送过来的视频信息、音频信息、红外报警信息进行实时的计算处理，并将处理后的信息传送给显示和报警单元显示报警。本系统的信息处理单元主要有24路视频录像机、防盗报警主机、R485型四门控制主机，对前端送来的视频信息、报警信息、开锁信息进行处理。

4.4　显示和存储部分

　　显示部分主要是3台液晶显示器组成,分别放置在机房值班室、总值班室、警卫室，值班室和总值班室可以实时监控综合办公楼和台区内外所有情况，而警卫室只能监视台区内外情况，对综合办公楼的室内视频监控无权限。防盗报警器机房值班室和警卫室各一趟，对有人翻越及物体抛越外墙进行实时声光报警，已提醒值班人员和门卫有人私闯台区。关于视频监控画面的存储，选用了4块2T硬盘进行存储，可对所有监控画面连续存储半年之久。
