一、电力线路的基本概念

1、电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地;而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。并联络各发电厂，变电站(所)使之并列运行，实现电力系统联网，并能实现电力系统间的功率传递。

2、输电线路的输送容量及输送距离均与电压有关。线路电压越高输送距离越远。线路及系统的电压等级需根据其输送的距离和容量来确定。在相同的送电电压下，送电容量越小，可输送的距离越长，反之，容量越大，则送电距离越短。另外，输送容量和距离还取决于其他技术条件和是否采用补偿措施。

3、电力线路按结构可分为架空线路和电缆线路两大类。

架空线路：将导线架设在室外的杆塔上。优点是经济，并且便于架设和维护;缺点是可靠性差。

电缆线路：一般埋于地下的电缆沟或管道中。优点是可靠性高，并且对廊道占用小;缺点是造价高。

4、电力线路按电能性质分类有交流输电线路和直流输电线路。

5、按电压等级有输电线路和配电线路之分。输电线路电压等级一般在35kV及以上，目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV、±800kV直流。配电线路担负分配电能任务的线路，称为配电线路。我国配电线路的电压等级有380/220V、6kV、l0kV。

6、如何快速区分电力线路的种类

(1)、绝缘子的数量：35kV一般有三到四片绝缘子，110kV一般有七到八片绝缘子，220kV一般有十三到十四片绝缘子，500kV一般有二十八到二十九片绝缘子。合成绝缘子则基本可按长度进行区分。

(2)、导线的数量：一般而言，110kV线路不采用分裂导线(容量的原因)，220kV一般有单导线，双分裂导线(分垂直、斜排、水平)，500kV一般采用双分裂到四分裂导线。

(3)、直流输电线路：分正和负两回路线路，±800kV的电力线路还会在线路旁边架设一回专用的地线。

二、架空线路简介

架空线路主要指架空明线,架设在地面之上，优点是架设及维修比较方便，成本较低，缺点是容易受到气象和环境(如大风、雷击、污秽、冰雪等)的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。

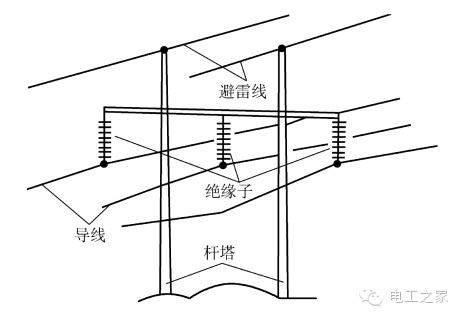

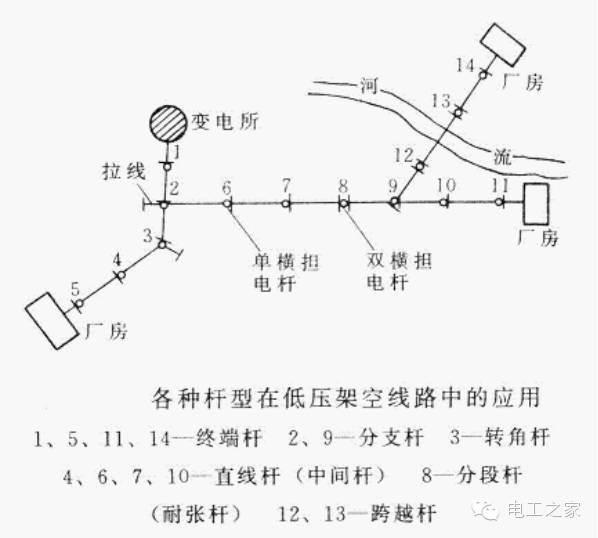

架空线路主要由(1)导线、(2)避雷线(即架空地线)、(3)绝缘子、(4)金具、(5)杆塔、(6)基础、(7)接地装置等部件组成，如图所示。

(1)导线

导线的种类

线路常用的导线有钢芯铝绞线、硬铝线(裸铝绞线)、铝包钢芯铝绞线、铝合金芯铝绞线、全铝合金线、特强钢芯铝型线等。

钢芯铝绞线比铜线电导率略小，但是具有机械强度高、重量轻、价格便宜等特点，特别适用于高压输电线。钢芯铝绞线由于其抗拉强度大，弧垂小，所以可以使档距放大。

导线的结构型式：导线分为裸导线和绝缘导线两大类，高压线路一般用裸导线，低压线路一般用绝缘导线。

1.多股绞线的性能优于单股线，所以架空线路一般采用多股钢芯铝绞线。铝线为载流部分，钢芯承担主要的机械荷载。

2.为减小220kV及以上输电线路的电晕损耗或线路电抗，多采用分裂导线或扩径导线。

导线在杆塔上的排列方式：

三相四线制低压线路的导线，一般都采用水平排列;

三相三线制的导线，可三角排列，也可水平排列;

多回路导线同杆架设时，可三角、水平混合排列，也可全部垂直排列;

电压不同的线路同杆架设时，电压较高的线路应架设在上面，电压较低的线路应架设在下面;

架空导线和其他线路交叉跨越时，电力线路应在上面，通讯线路应在下面。

弧垂：导线悬挂在杆塔的绝缘子上，自悬挂点至导线最低点的垂直距离称为弧垂。

档距：同一线路上相邻两根电杆之间的水平距离称为架空线路的档距(或跨距)。

线间距离：380V为0.4～0.6m;6～10kV为0.8～1m;35kV为2～3.5m;110kV为3～4.5m。2)架空地线

架空地线的作用

架空地线架设在导线上方，其主要功能是防止雷电直接击于导线上，并把雷电流引入大地。架空地线悬挂于杆塔顶部，并在每基杆塔上均通过接地线与接地体相连接，当雷云放电雷击线路时，因架空地线位于导线的上方，雷首先击中地线，并藉以将雷电流通过接地体泄入大地，从而减少雷击导线的几率，起到防雷保护作用。35kV线路一般只在进、出发电厂或变电站两端架设架空地线，110kV及以上线路一般沿全线架设地线。

架空地线的种类

架空地线一般采用镀锌钢绞线，当用作通信通道，则需采用OPGW

光缆与良导体地线相配合，良导体一般采用铝包钢绞线(JLB)。

(3)绝缘子

(1)针式绝缘子，如图所示。针式绝缘子主要用于线路电压不超过35kV，导线张力不大的直线杆或小转角杆塔。优点是制造简易、价廉，缺点是耐雷水平不高，容易闪络。

(2)瓷横担绝缘子，如图所示。这种绝缘子已广泛用于110kV及以下线路，它具有许多显著的优点，如：绝缘水平高;同时起到横担和绝缘子的作用，能节约大量钢材，并能提高杆塔悬挂点高度，可节约线路投资25%~30%;运行中便于雨水冲洗。

(3)悬式绝缘子，如图所示。在35kV及以上架空线路采用。通常把它们组装成绝缘子串使用，每串绝缘子的数目与额定电压有关。

按其制造材料可分为瓷绝缘子和钢化玻璃绝缘子;按其金属附件连接方式分为球形和槽形。按机电破坏荷载可分为4t，6t，7t，10t，16t，21t，30t等7个级别。

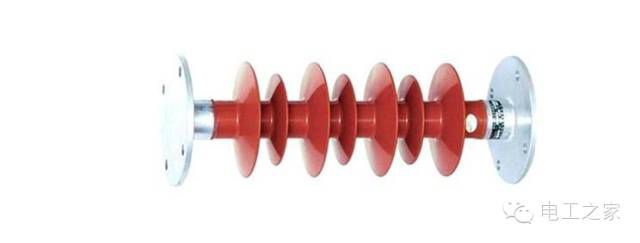

(4)、其他类型绝缘子，如图所示。防污绝缘子用于通过污秽地区(如工业、化工区或接近沿海、盐场、盐碱地区等)的线路区段上。因为线路通过这些地区时，绝缘子表面易沉积一层污秽物质，在下雾、毛毛细雨的天气，绝缘子表面沉积的污秽物质受到潮湿后，会使绝缘子的耐压值显著降低，往往引起闪络，即所谓污闪。防污绝缘子的高度与普通绝缘子相同，但泄露距离较大，从而可以防止绝缘子的污闪。(5)复合绝缘子

是一种新型的防污绝缘子，尤其适合污秽地区使用，能有效地防止输电线路闪事故的发生。它和耐污型悬式瓷绝缘子比较，具有体积小、重量轻、清扫周期长、污闪电压高、不易破损、安装运输省力方便等优点。
