【涨姿势】变电站接地装置存在的问题及解决措施

2018-03-21 13:22:03 大云网　点击量：评论 (0)

变电站，改变电压的场所。变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的

变电站，改变电压的场所。变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。变电站集中安装了最重要的电气设备和电气装置，因此需要有良好的接地装置，以实现工作接地、保护接地和防雷接地的综合要求。实际工程中，一般是统一敷设一接地网，称主接地网，而在避雷针和避雷器附近下面，再加设一组集中的防雷接地体，加强泄放雷电流之用，从而构成变电站完整的接地装置。变电站接地系统的合理与否是直接关系到人身和设备安全的重要问题。随着电力系统规模的不断扩大，接地系统的设计越来越复杂。变电站接地系统的合理与否是直接关系到人身和设备安全的重要问题。随着电力系统规模的不断扩大，接地系统的设计越来越复杂。下面让我们来了解一下变电站接地网存在的问题及其解决措施：

1、变电站接地的问题

1.1、阻值变大。

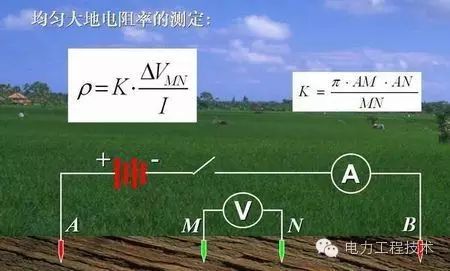

分析其原因，可能与土壤电阻率和接地体与土壤的接触电阻有关。土壤电阻率ρ值是接地设计和计算的重要依据，由于土地的分布千差万别，大多数情况下土壤都是不均匀，表现在实际的土壤电阻率沿水平和垂直方向不均匀分布，并且无任何规律可言，通过地质勘探资料的各种土质和地下水位来估算土壤电阻率ρ值往往与实际出入很大。

土壤的电阻率直接影响土壤的导电性，而土壤质地、温度和水分含量对土壤电阻率有很大影响。此外，接地电阻值还与接地网与土壤的亲和程度有关，早期接地体经过长期锈蚀，表面产生锈层，也导致接触电阻增大。阻值变大将导致工频接地短路和雷击电流入地时电位过高，严重威胁设备和人身安全。

1.2、接地网的均压问题

造成均压效果差的原因有：接地体埋深不足;接地网只采用长孔网，很少用方孔地网计算;未采用均压带措施;设备接地引线过长;忽略了地网的均压和散流尧等。这些因素会造成接地网地面电位分布不均，引起跨步电压过高。

1.3、接地网与设备引线存在薄弱环节

对于运行中的若干座变电站进行全面检查和试验发现存在的最大问题不是接地网的各项技术指标。而是变电站内的电气设备与接地网的连接问题，设备的接地引下线与地网焊接不良，从焊口处开路，接地网水平接地体的接头处焊接不符合要求;而接地网与引下线经过长期锈蚀，有效截面不断减小，当设备短路时，就不满足现有的系统短路时热稳定要求而熔断，造成设备外壳所带高压电反击低压二次回路，接触电压威胁人身安全等问题。此外很多接地网与设备的连接只是简单的搭接焊接，焊接防锈处理均不符合电气装置工程接地装置施工及验收规程要求。

1.4、接地引下线及接地体的截面偏小满足不了短路电流的热稳定

由于接地体或设备的接地引下线不能满足短路电流热稳定的要求，在发生接地短路时接地引下线往往被烧断，使设备外壳上有较高的过电压，有时会反击到低压二次回路使事故扩大，有的用户就是因为设备的接地引下线截面不够在设备发生接地短路时，高压窜入低压回路烧坏二次保护控制电缆，使事故扩大。

1.5、接地装置的腐蚀问题

接地装置的腐蚀是一个普遍存在的问题，变电站接地网最容易发生腐蚀的是接地引下线，由于腐蚀接地线不能满足接地短路电流热稳定的要求腐蚀接地线不能满足接地短路电流热稳定的要求或腐蚀接地线不能满足接地短路电流热稳定的要求者形成电气上的开路，使设备失去接地。

1.6、水平接地体的埋深不够

标准规定水平接地体要埋深0.6m以下。由于水平接地体埋深不够，接地电阻受季节影响，尤其受土壤干湿度影响较大，由于表层土壤容易干燥。所以造成接地装置的接地电阻不稳定，由于水平接地体的埋深不够，就影响接地网的均压，在发生接地短路时地面的跨步电压较大，对巡视人员构成威胁，上层土壤的含氧浓度高袁容易发生腐蚀袁这也是水平接地体容易损坏的主要原因。
