【干货】开关柜为什么要成套？价格组成是怎样的？

00.00mm-41.00mm=559.00mm

⑦、GGD壳体电器元件有效安装尺寸：

600mm柜宽：600.00mm-5×2-25×2-30×2=480.00mm

800mm柜宽：800.00mm-5×2-25×2-30×2=680.00mm

1000mm柜宽：1000.00mm-5×2-25×2-30×2=880.00mm

1200mm柜宽：1200.00mm-5×2-25×2-30×2=1080.00mm

⑧、低压柜母线的计算：

变压器上进线及联络柜三相主母排单拼大约16米(柜宽为800mm时)。

当进线柜带计量时，由于计量互感器及计量表计占用一定的空间致使刀开关及空气开关安装位置都要下移，故母线长度还应加长每相约0.6m;

当母线长度大于6m时，母线之间需考虑搭接头;

当母线为双拼或三拼时，还需考虑垫块;

当进出线电缆较多时应考虑横排出线。

五、熟悉并掌握常用技术数据

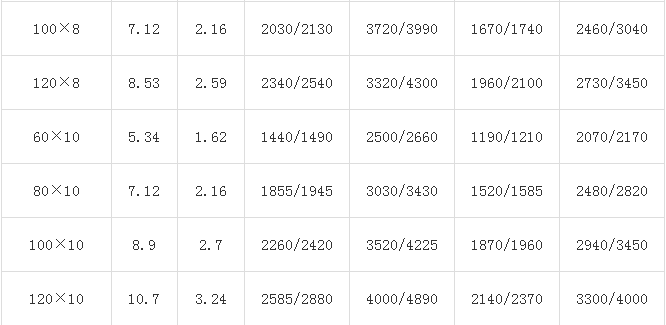

1、母排理论重量及载流量选用表

a)、接触面搪锡或镀锡。

b)、环境温度：铜母线为40℃，铝母线为35℃，最高工作温度为85℃。

c)、周围环境温度不等于40℃的校正系数见下表
