【涨姿势】变电站接地装置存在的问题及解决措施

触)，降低接地电阻值;二是要有效地解决均衡电位问题，减少接触电势、跨步电势和转移电势，克服故障大电流作用下电网可能形成的高电位差。

2.2均压

在高压配电装置地面下设置水平接地网，使其外缘闭合。内部敷设均压带，并利用建筑物的钢筋与地网可靠连接，形成通路。这是一种十分有效的均压措施。由于均压带的存在，配电装置区域内的电位分布比单独接地体和简单的环路接地体要均匀的多，所以接触电压和跨步电压的数值大为降低，实现了均衡电位接地。

2.3设备接地引下线截面与主网干线截面的配合

(1)接地引下线应就近入地，并以最短的距离与地中的主网相连。设备引下线不应与电缆沟中的通长扁钢连接，因其敷设于电缆沟内壁表面的混凝土上，不起散流作用。发生短路时，易造成局部电位升高，引起电缆绝缘破坏等。

(2)带有二次回路的电气设备如CT、PT等，为减小接地引下线的阻抗，保证与主网可靠连接，应采用两根截面相同的，每根都能满足热稳定和腐蚀要求的接地线，在不同的部位与主网连接。

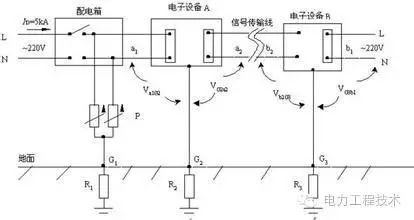

(3)加强主控室及弱电系统与地网连接的可靠性。

2.4接地引下线的截面积及接地极截面选择

(1)变电站的接地引下线截面积应满足热稳定的要求，需按系统短路电流进行热容量的验算，增大接地引下线的截面积。目前运行的变电站接地引下线的截面积小于主网干线的截面积是不合理的，通过前述对接地引下线受入地短路电流影响的分析，地网导体的分支最大只承受入地短路电流的50%，所以接地引下线除满足热稳定要求外，其截面积至少应是主网干线截面积的2倍。另外，接地引下线应有良好的导电性能，在大故障电流的作用下不产生明显的电位差，接地引下线要有足够的截面积，而且其长度尽可能地短，，对可能通过较大故障电流的部位应用2根以上的接地引下线与地网的不同部位连接，保证故障电流由更多的途径。

(2)通过对近年来已建成投入运行变电站，圆钢的腐蚀截面要小于扁钢。因为在相同的导电截面积下，圆钢的表面积要小于扁钢，即在同样潮湿的土壤中，同样截面积的圆钢与土壤接触的面积要小于扁钢，受土壤的腐蚀程度要小于扁钢。在接地网的设计、施工、技术改造中建议使用圆钢。

2.5要对接地装置采取行之有效的防腐措施

设计部门首先应考虑接地线的防腐问题，根据地质情况适当地增大接地线截面积。接地线与接地极或接地极之间的焊接点，应作防腐处理，涂防腐剂或沥青等防腐材料。为更好地防腐，提高接地网使用年限。另外，由于地网属隐蔽工程，埋于地下后不易检查、修复等，因此，从设计的角度应加大对地网腐蚀的调查研究，以便有利于系统的安全运行。

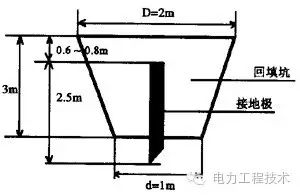

2.6水平接地体的埋深

地网的敷设深度规程和新规范中明确指出，接地网的埋设深度宜采用0.6m，《设计手册》中又补充到，在冻土地区宜敷设于冻土层以下，现设计中一般将地网全部埋设于冻土层以下。

3、结论

变电站接地网的设计应结合实际情况，根据变电站的规模、接地短路电流的大小，对接地电阻、地网均压和地电位的要求，考虑地网布置，敷设深度，腐蚀及热稳定校验，认真地分析计算，综合分析对比各种方法的效果、费用以及维护是否方便，在保证变电所接地的安全条件下，综合考虑各种因素，合理地设计接地装置以便于变电所的安全运行和施工。
