巴西3•21大停电事故：14州大停电 18000MW负荷损失占联网系统22.5%

事故造成中西部、南部以及东南部地区与东北部地区的联络断开，北部和东北部地区的电力系统崩溃，南部、东南部和中西部地区受到轻微干扰。此次事故受影响较大的州有：阿拉戈斯，阿马帕，亚马孙，巴伊亚，塞阿拉，马拉尼，帕拉，帕拉伊巴，皮奥伊，伯南布哥，北里奥格兰德，隆多尼亚，塞尔希培和托坎廷斯等。具体如下图所示：

图2-2巴西停电影响的区域

（二）大停电复电过程：

在巴西北部和东北部，大部分电力在大约三个小时后重新接通，全国其他地区的停电时间不超过半小时。

16:15左右，南部、东南部和中西部已基本恢复供电。

17:00左右，圣路易斯部分地区恢复供电。

17:30左右，帕拉伊巴开始恢复供电。

18:30左右，塞阿拉州开始恢复供电。

19:00左右，东北地区的能源恢复已达到约50％，北部地区几乎达到100％。

部分地区恢复供电较慢，如马塞约的部分城市，晚上10点30分电力仍然没有全部恢复供应。

三、事故相关问题初步分析

（一）事故区域电网现状

本次事故发生在巴西东北部地区贝罗蒙特(BeloMonte)水电站区域，事故导致特大型水电站脱网，该水电站设计装机容量为11230MW，预计2020年全部建成，是继三峡水电站和伊泰普水电站之后的世界第三大水电站，一期400万千瓦通过±800kV美丽山直流送出至巴西南部，已于2017年年底正式投产。

巴西北部、东北地区电网主网架较为薄弱，尤其是北部区域仅通过链式结构将区域水电站串联组成，而本次发生故障的欣古（xingu）换流站接入系统位置正处于北部网架中间区域，因而该站发生故障对北部区域电网安全稳定性影响较大。

（二）事故引发全国性大停电的思考

截至2015年底，巴西全年总发电量达到5414亿千瓦时，其中水力发电占到总发电量的71.1%，占电源结构绝大部分。然而，受自然资源禀赋条件限制，巴西可供开发的水电资源多集中在北部与西部区域。而整个国家的负荷中心多集中在东南沿海区域，促使整个国家的输电格局呈现“北电南送、西电东送”的局面。巴西全国范围内几条直流输电线路主要连接送端的伊泰普水电站、美丽山水电站以及马代拉河上游大型水电站与受端巴西东南部地区。如图3-2所示，此次受到影响的正是由北向南的交直流通道。

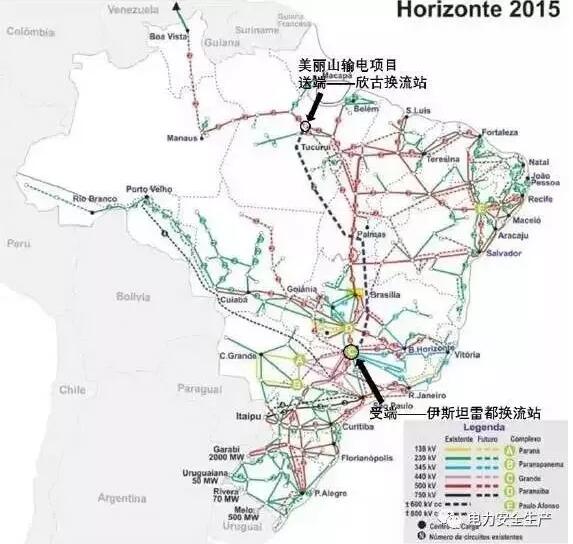

图3-2巴西电网主网架结构

受到送端贝罗蒙特(BeloMonte)水电站脱网影响，±800kV美丽山直流停运导致巴西东南部区域（负荷中心）切除负荷达到4200MW，约等于±800kV美丽山直流一期输送规模，这在侧面暴露出巴西东南部区域电网应对跨区送电安全稳定事故的准备不足，也是此次事故波及全国的重要原因。
