存储备份

media server（介质服务器），同时基于朝阳供电公司的要求，未进行灾难恢复系统的安装。3月25日安装完毕了省公司侧提供给抚顺供电公司master server（主备份服务器）使用的media server（介质服务器），同时安装完成了灾难恢复系统，并进行了相应的测试。5月15日安装完毕了省公司侧提供给阜新供电公司master server（主备份服务器）使用的media server（介质服务器），同时安装完成了灾难恢复系统，并进行了相应的测试。至5月15日止，系统安装完毕。

2004年7月组织二期备份系统建设工作：建设大连、鞍山、辽阳、盘锦、丹东、本溪等6个市电业公司的数据备份系统，实现6个市电力系统多种系统平台下各种业务子系统大容量数据的存储和共享、各业务系统的联机、实时、高速备份、系统的高可用性、系统的灾难恢复；满足6市电业公司两年信息应用系统数据信息存储的需要；实现省公司与6市电业公司数据的异地备份；完成辽宁电力全省数据信息存储集中管理框架的基础建设。

数据灾难备份系统全部建成实现的功能：

1）省公司和沈阳数据中心建设SAN存储网络，实现通过本地SAN完成本地数据的备份

2）省公司和沈阳数据中心通过CWDM互联各自的SAN存储网络，共享SAN备份资源，实现同城数据的容灾备份功能

3）铁岭、抚顺、阜新、营口、朝阳和两锦等12个地市的地市数据中心通过本地局域网实现本地数据的网络化备份

4）铁岭、抚顺、阜新、营口、朝阳和两锦等12个地市的数据中心通过在省中心各配置一台备份介质服务器，共享省中心的STK L180磁带库，实现在省中心的远程异地备份

5）利用StorageTek ACSLS 磁带库管理软件将备份数据和迁移归档数据存入一台磁带库

6）采用网络化备份结构，各台业务应用服务器作为客户端通过备份网络进入备份介质服务器进行备份。设立专用备份介质服务器（也可与其它的应用共用一台服务器），该服务器连接磁带库。备份服务器安装VERITAS NBU Master server。

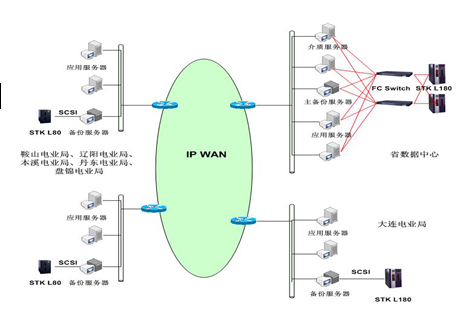

图二期完成数据备份系统网络结构

7）网络化备份机制为（采用VERITAS NetBackup）：在网络上选择一台专用的备份服务器作为网络数据存储管理服务器，安装网络数据存储管理服务器端软件，作为整个网络的备份服务器。在备份服务器上连接一台大容量存储设备（STKL80磁带库）。在网络中其他需要进行数据备份管理的应用服务器上安装备份客户端软件，通过网络将数据集中备份管理到与备份服务器连接的存储设备上。我们称连接磁带库或存储介质并提供数据通路的服务器为Backup Server,具有备份要求并送到Backup Server端进行备份的站点为Backup Client。备份系统均自动对所有的备份作业进行管理，数据通过客户端流向备份服务器和磁带库。

8）各业务服务器均安装VERITAS NBU Client，配置数据库备份模块。

9）各地市中心业务数据除在本地备份主服务器备份或归档外，还在省中心安装一台介质服务器，实现本地数据经过广域网备份到省中心磁带库，达到了远程数据容灾备份的目的。

10）示意图中红线部分为控制信号传送示意。STK磁带库分别为12个市各提供一个驱动器，提供了2个机械手。共享机械手的功能，由STK ACS系统提供。

11）磁带库系统的配置：省公司和沈阳公司分别设置海量存储设备，铁岭、抚顺、阜新、营口、朝阳和两锦等12个地市的地市数据中心各配置一台大容量磁带库，满足数据备份和容灾的需求。
