解读NEC690.12光伏电站快速关断要求
随着光伏市场的发展,人们对于安全的关注日益加大。行业协会、政府机构等逐步推出安全标准,规范市场运行。欧美等国家在光伏安全标准方面一直是先行于国内的,美国国家电工规范(National Electrical Code,简称NEC)就提出了快速关断这一光伏电站安全保护概念。

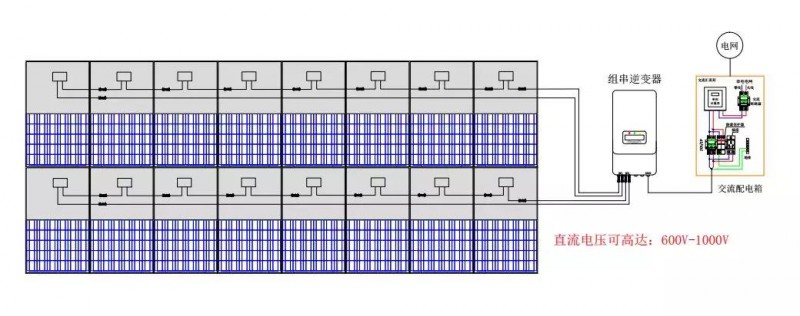

对光伏系统而言,存在着“直流高压风险”与“施救风险”两大安全隐患。在传统的串型系统中,整串线路电压累计,一般可以达到600V~1000V的高压,由于光伏组件接头接点松脱、接触不良、电线受潮、绝缘破裂等原因而极易引起直流拉弧现象,引发火灾。另外,当由于拉弧或因外部原因发生火灾意外时,对直流侧而言,只要有光照组件就会发电,高电压一直存在,救火工作十分危险,消防队员无法对现场施救,只能从远处控制火势。
美国国家电工规范NEC2014 690.12中就对光伏电站的快速关断作出了明确要求:所有建筑物上光伏系统都要安装快速关断开关,光伏系统电压需要在10秒钟内下降到30V 以下。但此标准的快速关断方案并没有实现组件级别的关断,屋顶上(光伏阵列内)仍旧存在直流高压。

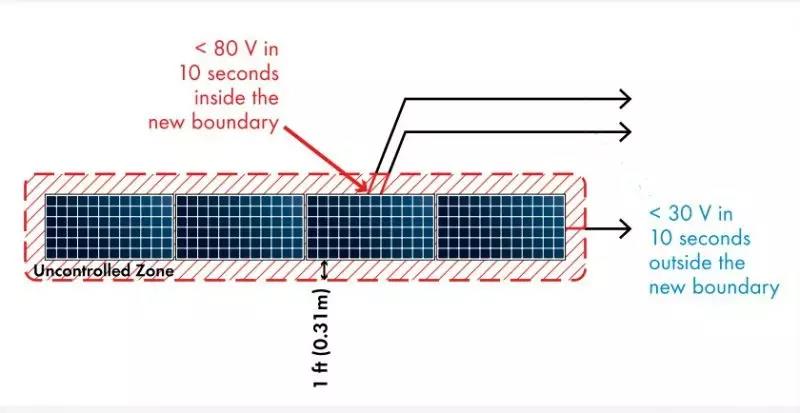

在2017版的NEC690.12中,对此快速关断又做了严格的要求——以距离到光伏矩阵305mm为界限,在快速关断装置启动后30S内,界限范围外电压降低到30V以下,界线范围内电压降低到80V以下,也就是要求实现“组件级关断”。新版NEC 2017-690.12(B)(2)的规定,要求在2019年1月1日起生效。
通过实现组件级别的快速关断,当危险发生时,消除屋顶上的直流高压,解决了光伏系统中的“施救风险”。

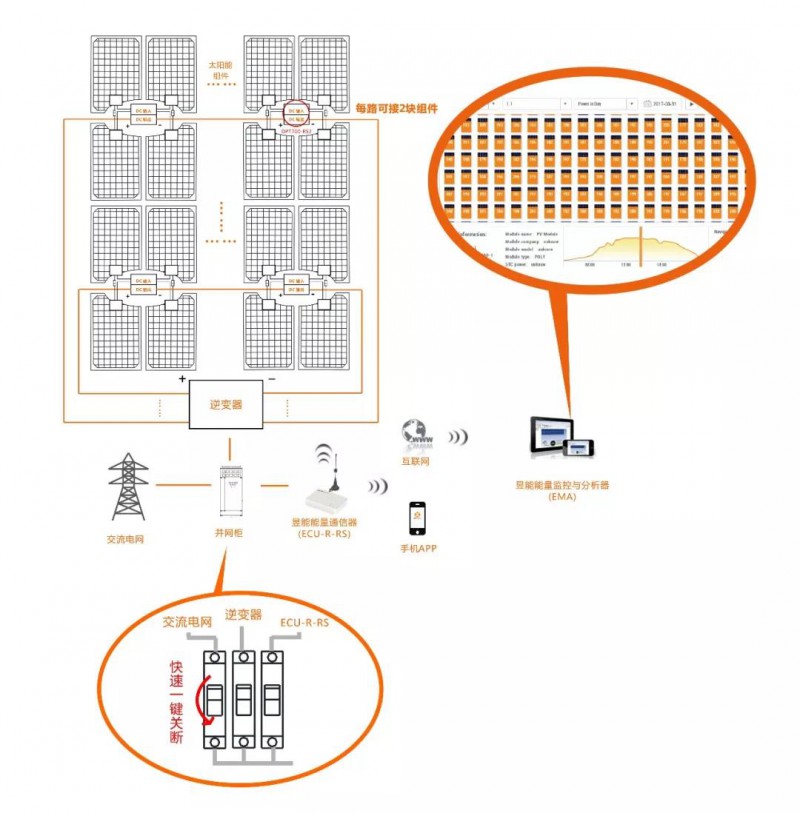

MLPE组件级电力电子技术是目前实现组件级别快速关断的主要方式,产品包括微型逆变器、关断器(RSD)、优化器等等。昱能科技智控关断器OPT700-RS2为双输入结构,可同时连接4块光伏组件具有高可靠度、低成本、安装简单、体积小、对搭配的逆变器品牌无限制等多方面优势。结合昱能EMA软件作为监控运维管理平台,将互联网、大数据、人工智能等与光伏产业深度融合。在系统成本仅需增加0.1-0.2元/瓦的情况下,实现组件级别的关断,为光伏系统保驾护航。
责任编辑:蒋桂云
-
