【干货】光伏支架及组件安装作业指导
冬季雾霾四起,环境问题又被大众所重视。分布式光伏凭借节能减排的特性,深受老百姓的欢迎。但由于分布式光伏市场存在一些不正规企业的安装,导致光伏发电量大打折扣。所以专业的施工操作能将光伏的效果最大化!
今天亚坦新能大讲堂,由陈院长和大家分享光伏支架及组件安装作业指导。
一、安装准备工作
好的开始是成功的一半。前期完整的安装准备工作能为接下来的施工安装产生便利,那前期安装准备工作具体需要哪些呢?
1、对安装人员进行安装技术交底

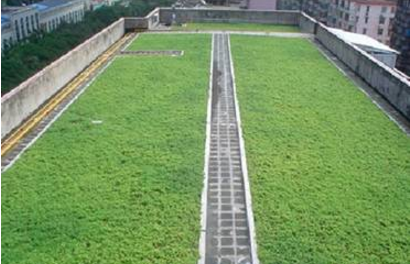

2、在每个屋顶相应位置搭设卸料平台及人员走道,在屋面铺设散料通道,避免对屋面造成损坏。对屋面排水系统进行清理,避免雨季水流不畅,造成不必要的损失。

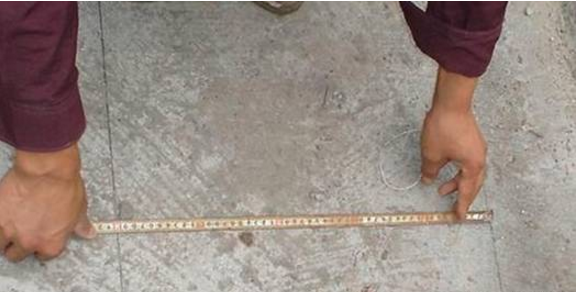

3、施工前对屋面进行核实,如遇到和设计不符合,根据设计及设计交底进行相应调整。按照设计图纸中标识的基线位置测量放线,并控制每个方阵的直角方向。
4、核算设计图纸,计算出各区域的支架导轨、配件及组件的使用量,按照区域数量及施工流程分批上料。
5、支架外观及保护层应完好无损,去除支架构件上的泥沙,灰尘及污渍,保持支架构件的干燥、整洁。
6、查验支架构件有无明显弯曲变形,禁止使用不满足安装要求的构件。
7、支架及组件按照各区域用量运至屋顶后,及时安排人员分散到位。
二、支架及组件安装
准备就绪后,就开始到了重头戏,支架及组件的安装。
1、支架的安装

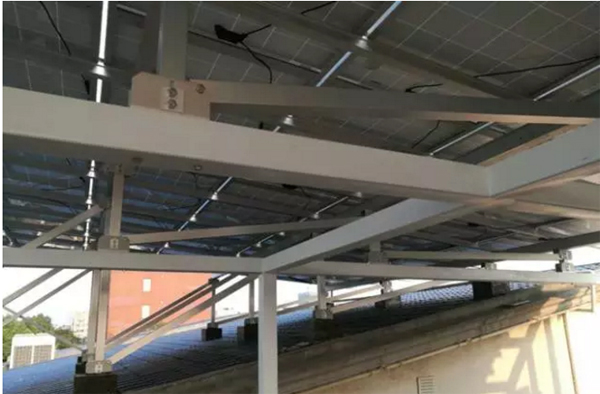

①按照斜梁→斜撑→檩条→拉杆顺序安装,檩条的安装应按照中间段→两端段→檩条连接件顺序安装,檩条安装完成后,检查每根檩条的水平度,每跨檩条的弯曲度不得大于1mm。
②完成一组支架安装后,进行支架位置的精确校核。支架的校核方法为,先精确校核支架的立柱,作为基准架,然后再以基准架为准校核,校核过程中检查螺栓的紧固情况,有必要的话进行二次紧固,以保证支架的整体稳固度。

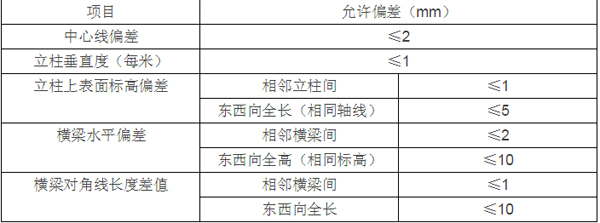

③支架安装的垂直度和角度应符合下列规定
2、组件安装
①组件开箱后查验:
a.开箱后先从侧面查看组件有无破损。如果有破损及时告知项目部材料员,交由材员处理。
b.组件搬运时,必须检查每块组件正背面玻璃有无崩边、破角、裂纹;检查接线盒有无脱胶、松动、脱落;检查光伏线缆及公母头有无挤压变形或破损。如果出现以上现象应先将组件妥善放置一旁,放置时要避免对组件造成二次损坏,严禁将有损坏的组件搬运至施工现场。发现以上问题的同时,应及时告知项目部材料量员,交由材料员处理。
②光伏组件安装
a.太阳能电池板安装
电池板在运输过程中,应轻搬轻放,不得有强烈冲击和振动,不得重压;电池板的安装应自下而上,逐块安装,安装过程中必须轻拿轻放以免破坏表面的保护玻璃;电池板安装必须做到横平竖直,同方阵内电池板间距保持一致;注意电池板的接线盒的方向。
b.电池板固定
采用压块将电池板固定在导轨上,为了保证压块及组件的可调余量,不得将连接螺栓紧固。
c.电池板接线
根据设计图纸确定电池板的接线方式;电池板连线均应符合设计图纸的要求;接线采用由电池板生产厂家配供插接接头,接线时应注意勿将正负极接反,保证接线正确;每串电池板连接完毕后,应检查电池板串开路电压是否正确,连接无误后断开一块电池板的接线,保证后续工序的安全操作。
d.安装粗调。

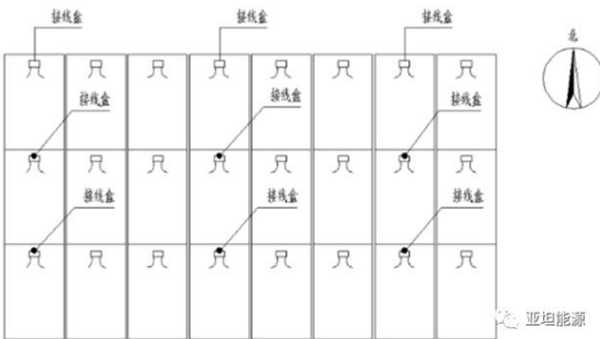

应对每行组件的边线位置进行放线,放线绳要与檩条中心线平行。安装过程中必须轻拿轻放以免破坏玻璃表面,施工人员安装组件过程中不应在组件上踩踏,组件安装和移动的过程中,不应拉扯到导线。组件的安装应自下而上,逐块安装,并与紧固压块螺栓。组件安装完成时,必须依据放线绳,做到横平竖直,安装时应注意组件接线盒同一在组价上端。

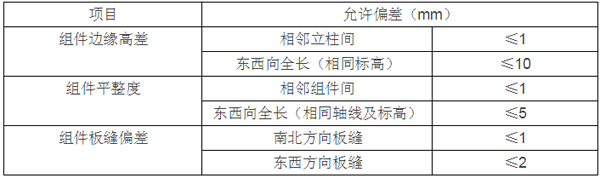

e.组件安装面的精确调平。
调节每行两块组件的平整度,使其上表面在同一平面上,并校核每行组件底边平行度。紧固所有螺栓。
三、导轨的接地
项目中导轨接地是确保项目安全重要的环节。
组件、导轨与夹具之间应可靠连接。每个组件方阵的导轨必须用扁钢进行接地连接,螺栓紧固,并与厂内接地系统连接。
亚坦从勘测、设计到施工以及后期运维的每一个环节
都本着为每一个客户负责的态度在努力着。
