光伏阵列灌注桩基础初步设计计算

2018-03-28 14:29:20 大云网　 点击量： 评论 (0)
在进行光伏阵列的基础设计时，首先要综合考虑风荷载，按50年一遇的标准，主要考虑的是抗拔、抗倒覆;另外还要考虑光伏组件的重量、抗震、雪

在进行光伏阵列的基础设计时，首先要综合考虑风荷载，按50年一遇的标准，主要考虑的是抗拔、抗倒覆;另外还要考虑光伏组件的重量、抗震、雪荷载等因素。同时还应对地基进行承载力验算和变形验算。本篇我们主要讨论下桩基竖向承载力需要满足怎样的要求。

一、混凝土预制桩单桩竖向极限承载力标准值(无当地经验)

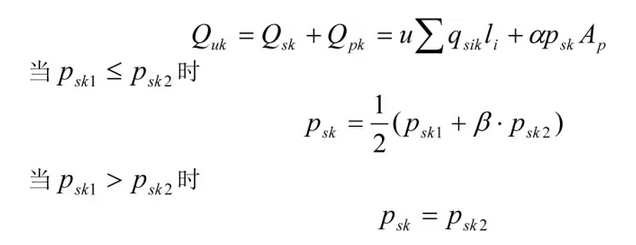

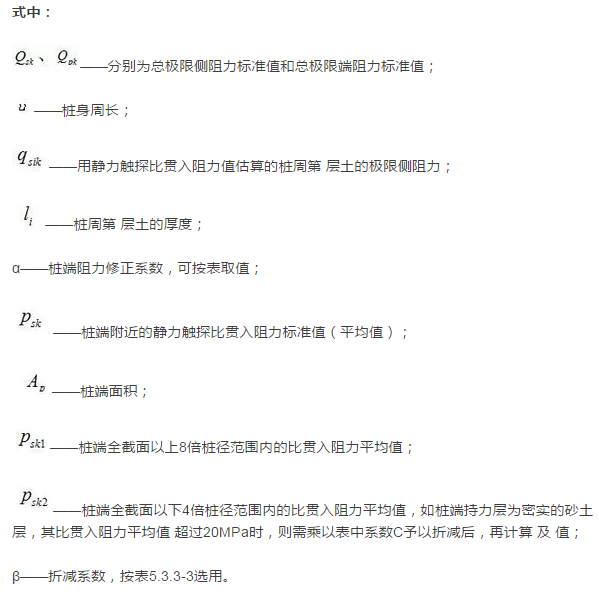

当根据单桥探头静力触探资料确定混凝土预制桩单桩竖向极限承载力标准值时，如无当地经验，可按下式计算。

桩端阻力修正系数α值

注：桩长15≤l≤30m， 值按l值直线内插;l为桩长(不包括桩尖高度)

系数C

折减系数β

二、单桩竖向承载力特征值

三、承载力分析

桩顶竖向抗压作用效应Nk，单桩竖向抗压极限承载力特征值R，需Nk≤R满足要求。
