分布式光伏系统逆变器安装知识

随着国家政策对新能源大力支持，分布式光伏发电在全国范围内全面铺开，中国幅员辽阔，地形复杂，光伏电站安装施工多种多样，有安装在家庭屋顶上的，有安装在丘陵荒山的，也有安装在工商业厂房上的，而作为光伏发电系统核心的逆变器也被安放在了各个不同的地方，下面就分别来介绍下逆变器的几种常见的安装形式。

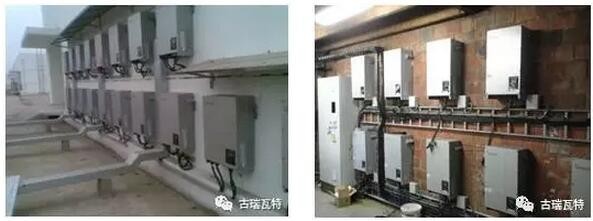

1．安装在墙壁上

常见的家庭分布式项目屋顶电站安装形式，采用这种形式安装，逆变器尽量安装在南边的墙上，逆变器的面板要朝北，少晒太阳。具体安装要求如下：

(1)机器的安装离地面要有合适的高度，以便观察和读取LED的显示。

(2)室外安装时，逆变器上面要装防雨防晒蓬，避免阳光直射和雨水浸泡。逆变器不要直接暴露在太阳或其它热源下。

(3)要留有足够的空间，以便其安装与移动逆变器。上下进出风的逆变器四周最少要留有50cm空间距离。左右进出风的逆变器是从侧面进风，两侧要留有100cm以上空间距离。

(4)要有足够的承重，承重量是逆变器的重量的1.5倍以上。

(5)逆变器散热风道是下进风，上出风，逆变器要垂直安装，严禁水平安装或者上下倒置安装。

(6)逆变器必须放在一个空气流通的空间，逆变器分为强制风冷和自然散热两种，逆变器本身是一个发热源，所有的热量都要及时散发出来，不能放在一个封闭的空间，否则温度会越升越高。

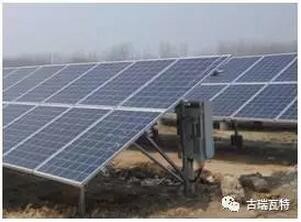

2．安装在光伏支架上

常见地面分布式项目的安装方案，可以就近安装在某一串组件下方，采用固定支架安装或采用抱箍式安装直接将设备固定在立柱上。这种方案需要注意支架和抱柱强度及逆变器离地高度，防止放置太低在暴雨天雨水淹没设备。

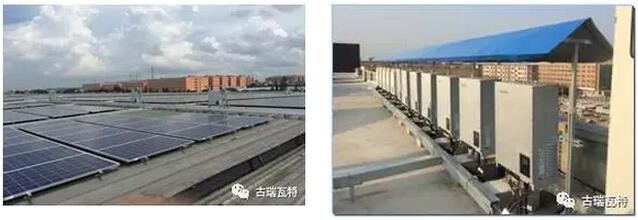

3．安装在房顶

这种安装形式主要是在大型的工商业厂房，由于屋顶空旷，无顶棚和女儿墙，逆变器无地方可悬挂，考虑到减少线缆成本的，逆变器一般都需要自制安装支架，将逆变器悬挂在自制支架上，支架需考虑逆变器承重和固定形式以及在沿海地区抗台风能力。

众所周知，环境温度每升高10℃，电子器件的寿命减半，对于此种安装形式逆变器长期暴晒在烈日下，逆变器内部温度会大大增加，严重影响逆变器关键器件的寿命，逆变器为保护内部元件将降额运行，甚至温度过高引发逆变器温度故障，建议逆变器添加遮阳棚，避免烈日暴晒。

逆变器立式安装在平面屋顶上会产生阴影，所以在设备安装时应尽量将组件安装在逆变器阴影范围之外，以避免对组件产生阴影遮挡。

逆变器安装除了上述提到的相关要求外还需要注意以下事宜：

1. 所选择安装场地环境温度为-25°C～50°C，安装环境清洁。

2. 逆变器前方应留有足够间隙使得易于观察数据以及维修。

3. 尽量安装在远离居民生活的地方，其运行过程中会产生一些噪声。

4. 安装地方确保不会晃动。
