分布式工商业光伏项目典型设计方案

分布式工商业光伏项目，是指安装在工业厂房、商场、学校、医院、车站等中大型建筑物屋顶，通过三相380V并网或者10KV并网，采用自发自用余量上网的方式或者全部上网的方式，在分布式光伏中，是投资见效最快的。而中大型屋顶，向来是兵家必争之地。

1、工商业光伏的优势

分布式工商业光伏项目，目前是投资收益最高，深受青睐。因为光伏发电和负荷用电相对同步，自发自用比例很高，在工商业电价相对较高的情况下，能取得不错的经济效益。工商业屋顶面积相对较大，从几百平方到几万平方都有，可以装几十千瓦到几兆瓦，是闲置的一块大资源，可进行开发利用，给企业多一条增收渠道，且光伏电站收益高，适合做投资。国家实施阶梯电价后，工商业用电量大，在峰期电费昂贵，安装电站之后，用电峰期一般都是光伏电站发电高峰期，可以有效率减少企业用电成本，此外，也可采取自发自用余电上网的模式，将剩余电量卖给国家，获取一笔收益。国家大力宣传节能减排，诸多企业在节能环保品牌方面面临着重大压力，安装光伏电站可减少碳排放量，为企业树立良好的形象。一些经济发达城市用电负荷大，导致用电紧张，有些地方频频拉闸停电，安装光伏储能电站可缓解用电紧张，减小用电压力，在拉闸停电期间，还可以作为应急电源使用。

2、安装工商业光伏要注意的事项

(1)安装场地外围要求：要确认屋顶的承载能达到安装光伏电站的要求，要拿到厂房建筑结构图纸，由结构工程师进线屋面增加荷载计算;如果是彩钢瓦屋面，要确认彩钢瓦瓦型(角驰性、T型、直立锁边型等)，彩钢瓦屋面破损、腐蚀生锈、防水情况;屋面设备情况，是否有风机、气窗、采光带、空调，是否有女儿墙，女儿墙高度，以现场实际测量为准，厂房周边是否有高层建筑物，少量的阴影遮挡会系统输出功率下降，有现场实际案例测量数据表明：一个小的阴影遮挡可能会带来20%~30%的发电量损失，所以在组件排布设计阶段一定要进行阴影分析，保证光伏电站在上午9点到下午3点之间没有任何的阴影遮挡。

在北方，要注意冬天下雪对支架承载的影响，如果支架设计载荷末考虑积雪负荷，当遭遇大暴雪时，有造成支架全部或局部坍塌的危险，从而导致太阳能电池组件损坏，进而有可能导致整个光伏发电系统的瘫痪。在沿海地区，要严格参照沿海建筑物的抗风抗震参数进行设计，选择具有较强耐压能力的镀锌支架，光伏系统的阵列布置要充分考虑抗风的御风口。

(2)安装场地内要求：除了屋顶承载能力和阴影遮挡之外，工业厂房还是考察厂房内的设备情况，如果厂家内有大型吊车，电焊机，电炉等大功率感性设备，会造成工业厂房的电压不稳定，电流谐波超标，逆变器的并网点如果接在380V的低压侧，逆变器会重复启动，如果电压变化过快，甚至还有可能造成逆变器炸机。另外还要考察工厂生产的产品，有粉尘排放太多或者有污染气体排放的工厂，如面粉厂，钢铁耐火材料、焦化企业、烧结机、石灰窑、建材水泥等公司，不适合安装光伏。还有一些排放有害气体的企业，如电渡厂，组件边框和支架都是金属的，很容易氧化。还有一些工厂里面有非常精密的设备，对电磁干扰非常敏感，笔者曾调研过一家公司，当光伏电站一运行，有一类测试设备就用不了，测试逆变器输出谐波，EMC传导辐射，接地等完全符合规范，加了很多种滤波器也解决不了，后来查到该测试设备使用频率是15kHZ，而逆变器的开关频率也刚好是15kHZ， 后来尝试改变一下逆变器的开关频率，测试设备就使用正常了。

(3)运维：光伏发电系统的使用与维护的好坏直接影响着系统的使用寿命，影响着系统的运行成本和发电效率。一般情况下，无需对太阳能电池组件进行表面清洁处理，但对暴露在外的接线接点要进行定期检查，维护。 遇有大风、暴雨、冰雹、大雪等情况，应采取措施保护太阳能方阵，以免损坏。太阳能方阵的采光面应经常保持清洁，如有灰尘或其它污物，应先用清水冲洗，再用干净纱布将水迹轻轻擦干，切勿用硬物或腐蚀性溶剂冲洗、擦拭。运输中应注意防止太阳能电池组件受到碰撞，以免损坏。避免太阳能电池组件方阵架在运输过程中有太大变形。逆变器等电气设备是全自动控制设备，无需人工操作。如无电压输出，请检查空气开关是否合上、保险盒是否熔断。逆变器无输出，检查前面板的状态指示灯判断原因;若一切指示正常，检查逆变器的输出保险是否熔断。 逆变器、配电柜等电气设备接地：每半年测一次接地电阻。

3、常用工商业光伏系统方案

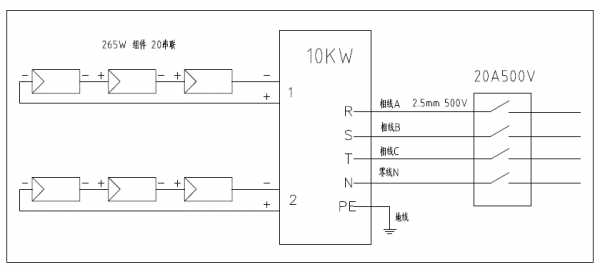

1)10kW光伏系统，采用40块265W组件，20串2并。

2)12kW光伏系统，采用48块265W组件，16串3并。

3)15kW光伏系统，采用60块265W组件，20串3并

4)20kW光伏系统，采用80块265W组件，20串4并

5)25kW光伏系统，采用100块265W组件，20串5并

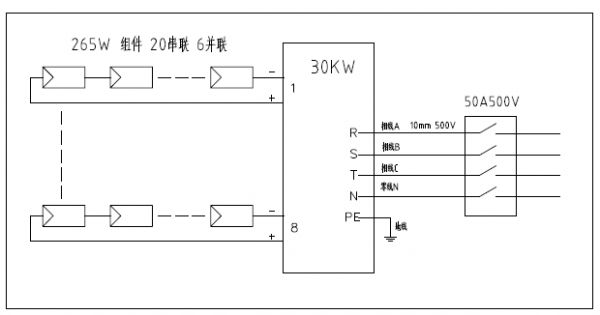

6)30kW光伏系统，采用120块265W组件，20串6并

7、33kW光伏系统，采用132块265W组件，22串6并

8)40kW光伏系统，采用160块265W组件，20串8并

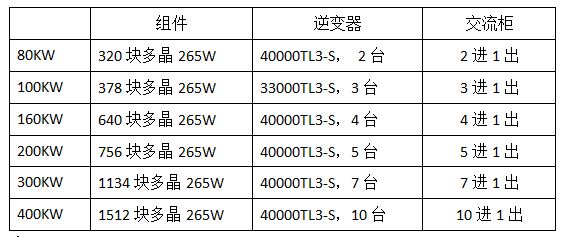

常用工商业光伏小三相系统配置：

对于大于40kW小于400kW的工商业电站，可以采用多台组串式逆变器并联的方式，逆变器尽量选用功率大的：

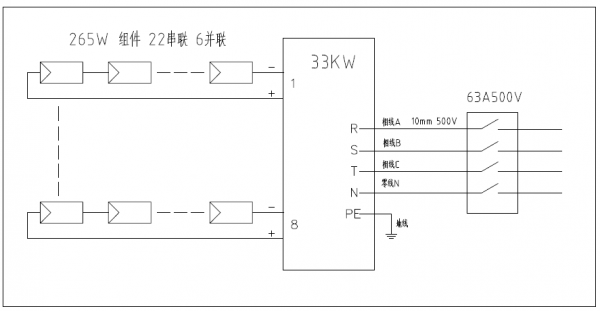

100kW光伏系统电气图：
