【科普】SVG技术给光伏电站带来了什么？

上边是控制箱，控制箱主要采用的挡板设计，主控制板和分相控制板，相互配合控制SVG承启的性能，响应时间达到五毫秒之内。

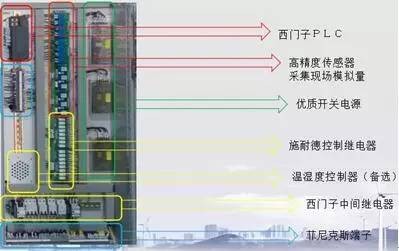

控制柜内部下部分示意图

控制柜下部主要有西门子PLC，高精度传感器采集现场模拟量，优质开关电源等。

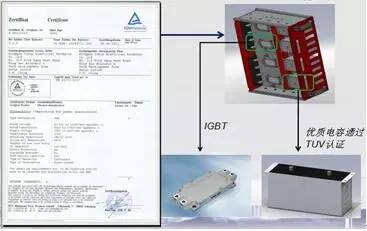

功率柜

功率柜，主要是功率单元，里面是IGBT，采用的是国际知名品牌，使用寿命比以前延长了五倍以上。优质电容通过了TUV认证。

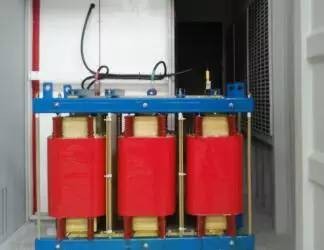

电抗柜

电抗柜在SVG当中，一个是滤波的控制，一个是通过控制两端的电压实现SVG的控制。

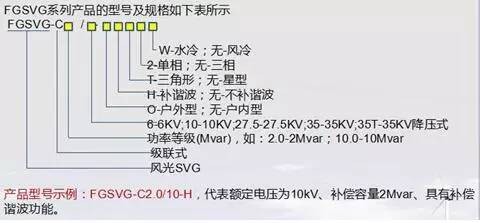

系列产品规格型号

有三个产品，可以选择功率、电压等级以及SVG容量。有6千伏，10千伏，35千伏的产品。且35千伏的产品进入了国家火炬计划。380V、6kV、 10kV、35kV户内以及户外全系列安全可靠的外壳可接地设计， 可以保障现场操作人员的人身安全。

二、FGSVG的特性及技术优势如何?

1、响应快。第三方评估报告是3.5毫秒左右的响应时间。

2、可并机扩展容量。采用高速石英光线，可实现多台整机并联主从运行。公司内部测试，并联五台以内没有问题。

3、外形小，结构紧凑。所有功率单元的电气、结构、软件完全相同，安装与维护简单，工作量小。高强度、高性能绝缘模具件一次成型，在满足爬电距离与电气间隙的基础上，尽量压缩体积，为客户节省大量空间。采用双链接级联共单元结构，大幅度降低功率单元总体体积。采用背挂电容方式，提高单元安装灵活度。

4、低载波设计，运行效率高。载波频率降至500Hz，在保证电流质量的基础上，大幅度降低损耗。测量装置最大损耗不超过0.8%，经过第三方认证。可滤波，可平衡补偿。有母线电压，系统电流，负荷电流，SVG的补偿电流，丰富通信接口，RS485、CAN、以太网、GPRS。支持电力系统常用通信协议，Modbus-RTU、Profibus、CDT91、IEC104等，可实现上级AVC控制。

5、互联网+技术。通过这个接口可以和互联网连在一起。高速光纤通信连接(AVAGO光纤座+高速石英光纤)。可实现多台整机并联主从运行，便于达到应用业主无功补偿扩容的需求，真正解决客户的后顾之忧。

6、彩色屏中英文人机交互界面。有中英文两种语言显示，采用台湾知名品牌威纶通人机界面，采用先进的人机交互技巧，实现设备启停等操作的自由控制。

7、级联载波移相技术，提高输送波形质量。随着级联单元数增多，电压台阶数回增大，波形与正弦波的拟合度越高，波形质量会越好。

8、扩快化设计，可实现单元通用。所有的功率单元的电器，结构，软件完全相同，安装与维护简单，工作量小。产品种类达到180多种，即用四种单元可组合出180多种产品。

9、开机自检功能，提高电站一次并网率。光伏电站并网一般需要业主在电力公司的监督下进行，并网调试过程越短越能够体现出产品的稳定性和对现场的适应性，FGSVG特有的开机自检功能大幅度降低了调试难度，提高了整机调试进度。

10、SVG的工作模式有绿色光伏电站模式、恒考核点功率因数模式等。
