【科普】SVG技术给光伏电站带来了什么？

当前，光伏发电正迅猛发展，带来了更加多元化和清洁化的电力来源，但是同时也给电力系统带来了无功潮流、电压波动等许多新问题。光照强度、温度变化等通过影响电池板发电量而引起电网电压波动，光伏电站的容量逐渐增大，会影响到电网运行的稳定性，大型光伏电站必须具备一定的低电压穿越能力。

SVG是一种静止型动态无功补偿装置。通过调节电压的幅值和相位，或者控制交流侧电流，迅速吸收或者发出所需的无功功率，实现快速动态调节无功的目的，保障电力系统稳定、高效、优质地运行，而且可以进行跟踪补偿。

一：FGSVG如何构成的?

新风光高压动态无功补偿装置，简称FGSVG。

光伏行业为什么需要SVG?电站利用SVG可以实现快速响应等多种功能。恒电压控制功能，可以把电压控制在范围之内;恒功率因数控制功能，能实现恒无功功率控制;AVC控制，具有与后台通讯的功能。

光伏电站需要多大的SVG?在国标中有具体要求，一般光伏电站配置的无功容量为电站容量的25%，再加上5%的浮动，就是20%-30%。

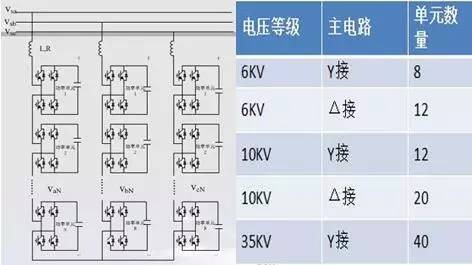

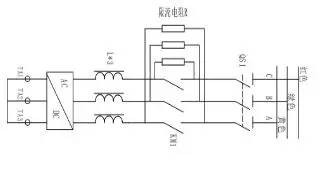

FGSVG整机电路拓扑结构为级联H桥结构，不同电压等级和主电路拓扑级联不同的单元个数。

目前产品示意图

功率单元的组成：

功率单元是SVG当中最重要的一个部件，一般分四部分。

1.FGSVG的核心是基于IGBT的链式逆变器，每相由多个功率单元串联组成;

2.单元控制采用多电平空间矢量PWM技术，抗干扰能力强，可靠性高;

3.每个功率单元的结构、电气性能一致，可以互换 ;

4.单元故障时，可以将故障单元旁路，保证装置连续运行;

SVG结构组成SVG产品结构组成一般是三部分：控制柜，功率柜，电抗柜。

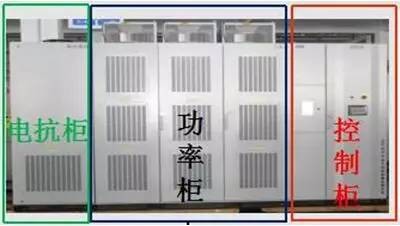

整体三部分

控制柜

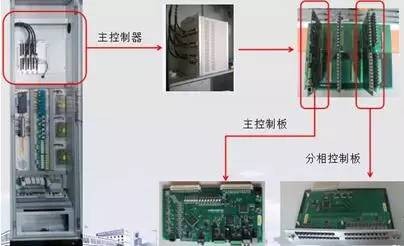

控制柜内部上部分示意图
