光伏逆变器主电路及电力电子器件

为了使无变压器主电路形式安全运行，必须采取一定的技术措施：首先要使太阳能电池对地电压保持稳定;其次，为了防止太阳能电池接地造成主电路损坏，应检测太阳能电池正极和负极的接地电流(通过零相互感器)，如果不平衡电流超过规定值，说明太阳能电池有可能接地，接地保护立即动作，切断主电路输出，停止工作。由于无变压器主电路形式没有变压器对输入与输出隔离，因此逆变器输入端的太阳能电池的正负极不能直接接地，输出的单相三线制中性点接地，因太阳能电池面积大，对地有等效电容存在(正极等效电容和负极等效电容)。该等效电电容将在工作中出现充放电电流，其低频部分有可能使供电电路中的漏电开关误动作而造成停电，其高频部分将通过配电线路对其它用电设备造成电磁干扰，而影响其它用电设备正常工作。对这种对地等效电容电流必须在主电路加电感L1与电容C1组成的滤波器进行抑制，特别是抑制高频部分。而工频部分，可以通过控制逆变器开关方式来消除。当然在太阳能电池与主电路之间，还应当设置共模滤波器，防止对太阳能电池的电磁干扰。

2.电力电子器件

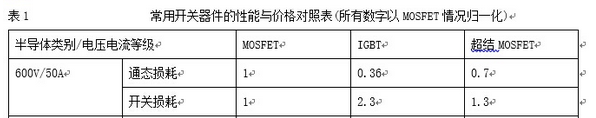

用于太阳能光伏发电系统逆变器(含输入直流斩波级)的功率半导体器件主要有MOSFET、IGBT、超结MOSFET。其中MOSFET速度最快，但成本也最高。与此相对的IGBT则开关速度较慢，但具有较高的电流密度，从而价格便宜并适用于大电流的应用场合。超结MOSFET介于两者之间，是一种性能价格折中的产品，在实际设计中被广为应用。概括地说，选用哪类器件取决于成本、效率的要求并兼顾开关频率。如果要求硬开关在100kHz以上，一般只有MOSFET能够胜任。在较低频段如15kHz，如没有特殊的效率要求，则选择IGBT。在此之间的频率，则取决于设计中对转换效率和成本的具体要求。系统效率和成本之间作为一对矛盾，设计中将根据其相应关系对照目标系统要求确定最贴近系统要求的元件型号。表1为三种半导体开关器件的功率损耗，为了便于比较，各参数均以MOSFET情况作归一化处理，超结MOSFET工艺目前没有超过900V的器件。

除去以上最典型的三类全控开关器件，业界有像碳化硅二极管和ESBT等基于新材料和新工艺的产品。它们目前的价格还比较高，主要应用于对太阳能光伏发电效率有特殊要求的场合。但随着生产工艺的不断进步和器件单价的下降，这类器件也将逐步变为主流产品，甚至替代上述的某一类器件。

以下为两种可运用的于特殊光伏发电场合的逆变器：

(1)单相全桥混合器件模块与三电平混合器件模块

混合单相全桥功率模块，是专用于光伏发电系统中单相逆变的产品，配合以单极型调制方法，每个桥臂的两只开关管分别工作在完全相异开关频率范围，上管总是在工频切换通断状态，而下管总是在脉宽调制频率下动作。根据这种工作特点，上管选用相对便宜的门极沟道型(Trench)IGBT以优化通态损耗，而下管可选择非穿通型(NPT)IGBT以减少开关损耗。这种拓扑结构不但保障了最高系统转换效率还降低了整个逆变设备的成本。图3给出了不同器件搭配的转换效率曲线以印证这种功率模块的优越性。可以发现，这种混合器件配置在不同负载下能实现98%以上的转换效率。

在美高森美的三电平逆变模块中，也引入了混合器件机制，充分利用两端器件开关频率远高于中间相邻两器件。因而APTCV60系列三电平模块两端使用超结MOSFET，中间为IGBT的结构，可进一步提高效率。

(2)ESBT

ESBT是应用于太阳能光伏发电系统中的一种新型高电压快速开关器件，它兼顾了IGBT和MOSFET的优点，不仅电压耐量高于MOSFET，而且损耗小于快速IGBT器件。美高森美即将推向市场的ESBT太阳能升压斩波器模块，集成了碳化硅二极管和ESBT，面向5kW～205kW的超高效率升压应用。其电压为1200V，集电极和发射极间饱和通态电压很低(接近1V)，优化开关频率在30kHz～40kHz之间，可选择单芯片模块或双芯片模块封装。实验表明，这种功率模块比目前市场上对应的IGBT模块减少40%的损耗。根据6kW的参考设计实验结果，此模块在50%至满负载之间，转换效率比最快的IGBT器件要提高至少0.6个百分点。因此，在碳化硅全控器件的价格下降到可接受的范围之前，对于超高效率的太阳能光伏功率变换应用，ESBT将是优选开关器件。
