光伏逆变器主电路及电力电子器件

本文阐述了太阳能光伏发电逆变器的三种主电路形式，结合光伏发电逆变器主电路结构特点，论述了用于太阳能光伏发电系统逆变器的功率半导体器件特性。

1.光伏发电逆变器主电路

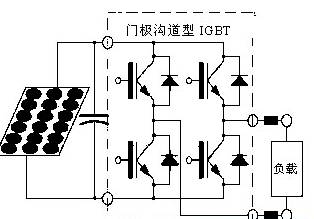

太阳能电池一般是电压源，因此逆变器的主电路采用电压型，太阳能光伏发电系统用逆变器的三种主电路形式如图1所示。图1(a)是采用工频变压器主电路形式，采用工频变压器使输入与输出隔离，主电路和控制电路简单。为了追求效率，减少空载损耗，工频变压器的工作磁通密度选得比较低，因此重量大，约占逆变器的总重量的50%左右，逆变器外形尺寸大，是最早的一种逆变器主要形式。

图1：逆变器主电路图

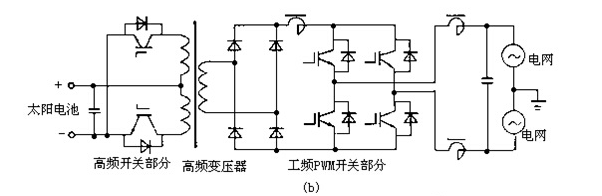

图1(b)是高频变压器主电路形式，采用高频变压器使输入与输出隔离，体积小，重量轻。主电路分为高频逆变和工频逆变两部分，比较复杂，是20世纪90年代比较流行的主电路方式。

图1(b)

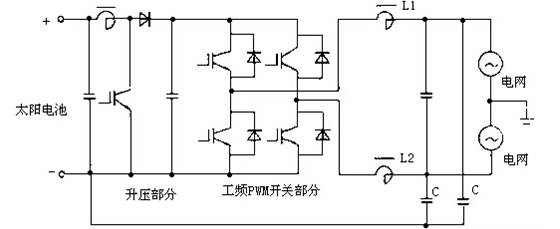

图1(c)是无变压器主电路形式，不采用变压器进行输入与输出隔离，只要采取适当措施，同样可保证主电路和控制电路运行的安全性，体积最小，重量轻，而且效率高，成本也较低。主电路包括升压部分和采用高频SPWM的逆变部分，比工频变压器主电路形式要复杂，但是适应输入直流电压范围宽，有利于与太阳能电池进行匹配。尽管由于天气等因素使太阳能电池输出电压发生变化，但有了升压部分，可以保证逆变部分输入电压比较稳定。将成为今后主要的主电路流行方式。

图1(c)
