光伏逆变器、组件参数解读与配比要点分析

1.绝缘阻抗检测

逆变器自身具备ISO(接地绝缘侦测电路)保护功能，当组件方阵的接地绝缘阻抗过低的时候，逆变器无法并网，会报ISO错误。

2.漏电保护

在逆变器接入交流电网，交流断路器闭合的任何情况下，逆变器都会进行残余电流检测。无论逆变器是否带有隔离， 与之连接的光伏方阵是否接地，以及隔离形式采用何种等级(基本绝缘隔离或加强绝缘隔离)，都会对过量的连续残余电流及过量残余电流的突变进行监控。限值如下：

a)连续残余电流。 如果连续残余电流超过如下限值，逆变器会在 0.3s 内断开并发出故障发生信号：

1)对于额定输出小于或等于30kVA的逆变器， 300mA;

2)对于额定输出大于30kVA的逆变器，10mA/kVA。

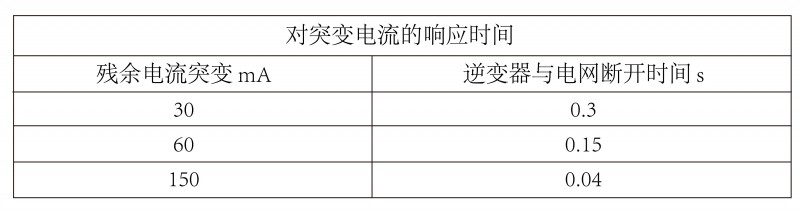

b)残余电流的突变。 如果残余电流的突变超过下表所列的限值，则逆变器会在规定时间内断开。

3.温度保护

通常情况下逆变器可以在外部环境温度45度以下时额定功率输出，当外部环境温度大于45度时逆变器会降载运行直至停止工作。

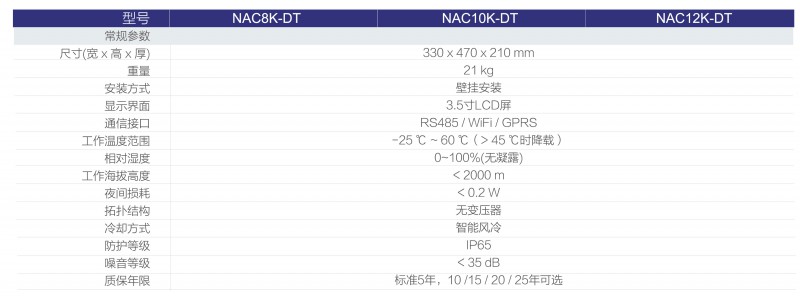

常规参数：

尺寸、重量和安装方式：

体积小、重量轻、安装方式简单的光伏逆变器一直受到客户的青睐。体积小、重量轻往往意味着运输方便，减少了在运输过程中机器损坏的风险。而壁挂式的安装方式则是客户的首选，客户只需查看墙壁或者安装附着点是否稳定牢靠，减少了安装的人力和物力。

工作温度范围

工作温度范围也是大家需要着重关注的技术参数，逆变器工作的温度范围往往体现了逆变器耐受低温和高温的能力，决定了逆变器的寿命。如果逆变器有较宽的环境温度范围，说明逆变器耐受低温和高温的能力更优异，性能更好。

防护等级

整体来讲，光伏逆变器分为室内用和室外用，防护等级比较低的，一般IP20或IP23，属于室内用，需要有专门的逆变器室，IP54和IP65都达到了室外用的标准，不需要逆变器室。

注：具有IP65防护等级的逆变器您可以放心安装在室外，但是一定要通过给逆变器加装盖板，或安装在屋檐下，或安装在支架上(组件下方)，等三种方案，保证避免阳光直射，减少各种不利因素的影响，保障光伏系统全生命周期的投资收益。

冷却方式

很多逆变器厂家在冷却方式这点上存在分歧，有的厂家觉得完全不需要风扇散热，有的厂家觉得所有的逆变器都要加装风扇。

这两种说法各有各的道理，风扇属于易损件，如果长期使用，会容易损坏，降低逆变器的稳定性，增加运维成本。另一方面如果不加装风扇，会使逆变器的散热受到影响，尤其在外界环境温度很高的情况下，逆变器不能及时的散热，影响寿命。当然，在特定条件下，我们需要考虑带风扇的设备如何避免风沙影响的问题。

认证与标准：

逆变器在不同国家并网，都需要遵照当地的并网法规。这也给逆变器的适应性提出了极大的挑战，因而，一台逆变器实际符合的法规越多，越能体现该逆变器厂家的综合实力。

在中国，中华人民共和国能源行业标准NBT 32004-2013是国家能源局在2013年8月1日颁布执行的，其规定了光伏逆变器的类型、使用、安装和运输条件，规定了光伏逆变器的试验和检测方法。在逆变器生产和设计、检测过程中，需严格按照此标准执行。

二、光伏组件关键参数详解

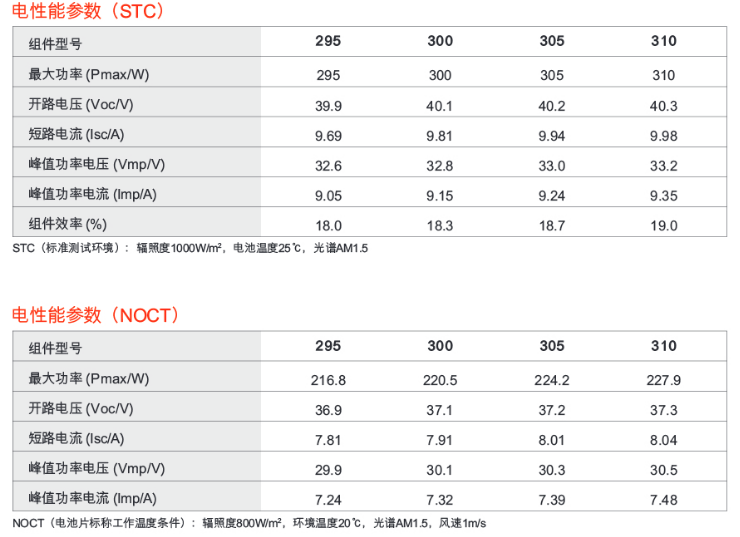

随着光伏行业的发展， 很多企业都将一些高效组件应用在户用领域。 我们这里就以某一线品牌的高效单晶组件为例，截选其电气参数如下图：

电性能参数：

STC指“标准测试条件”下的参数，辐照度为1000W/m2，电池温度25℃，光谱AM1.5

NOTC指“电池片标称工作温度条件”下的参数，辐照度800W/m2，环境温度20℃，光谱AM1.5， 风速1m/s.

在实际应用中，通常都参考STC(标准测试条件)参数。

1.最大功率

我们常说300Wp光伏组件。下表的“p”为peak的缩写，代表其峰值功率为300W。

2.开路电压Voc

开路电压是指电池片没有接负载时的端电压，该值乘以逆变器一路输入组件的数量应小于逆变器最大直流输入电压。

3.短路电流 Isc

短路电流是电池片短路时的输出电流。

4.峰值功率电压Vmp

又被称为最大功率点工作电压，代表组件最大功率时的工作电压。

5.峰值功率电流Imp

又被称为最大功率点工作电流， 代表组件最大功率时的工作电流。

6.组件效率

理论上，尺寸、标称功率相同的组件，效率肯定是相同的。光伏组件是由电池片组 成，一块光伏组件通常由60片(6×10)或72片(6×10)电池片组成，面积分别为1.635m2(0.991m×1.65m)和1.94m2(0.992m×1.956m)。辐照度为1000W/m2时，1.635m2组件上接收的功率为1635W，当输出为300W时，效率为18.3%，输出为305W时，效率为18.7%。
