如何让电流更干净？

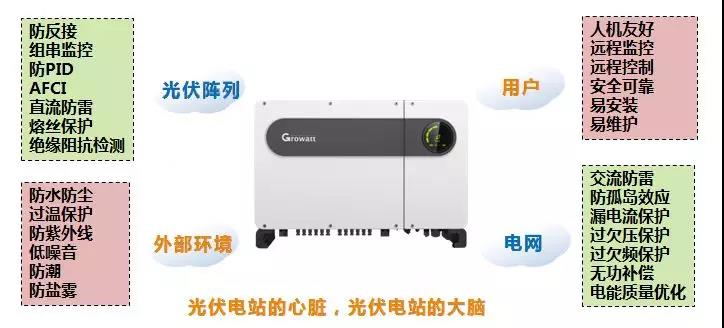

光伏逆变器是光伏系统的核心设备，主要作用是把光伏组件发出来的直流电变成符合电网要求的交流电。但实际上逆变器不仅仅是逆变，而是光伏电站的安全管家，逆变器还承担着光伏方阵和电网的监测和保护，对外界环境防护和人机交互等系统级功能。

在光伏行业标准NB32004-2013中，逆变器有100多个严格的技术参数，每一个参数合格才能拿到证书。国家质检总局每一年也会抽查，对光伏并网逆变器产品的保护连接、接触电流、固体绝缘的工频耐受电压、额定输入输出、转换效率、谐波和波形畸变、功率因数、直流分量、交流输出侧过/欠压保护等9个项目进行了检验。

一款全新的逆变器，从开发到量产，要两年多时间才能出来，除了过欠电压保护等功能外，逆变器还有很多鲜为人知的黑科技，如漏电流控制、热设计、电磁兼容、谐波抑制，效率控制等等，需要投入大量的人力和物力去研发和测试。

本文主要介绍逆变器的本文谐波抑制技术

1、什么是谐波?

我们正常用的电都是正弦波交流电，方向和大小都会产生周期性的变化，我国的交流电频率是50Hz，就是每秒种方向变化50次，按照这种频率变化的波形叫基波，电网是97%以上都是基波，还有一部分就是谐波 (harmonic wave)，是指电流中所含有的频率为基波的整数倍的电量，频率为基频2倍的谐波称为二次谐波;频率为基频3倍的谐波称为三次谐波;频率为基频n倍(以>1的整数倍)的谐波称为n次谐波。此外还规定，频率为基频的奇数倍的那些谐波，统称为奇次谐波;频率为基频的偶数倍的那些谐波，统称为偶次谐波。

2、光伏逆变器为什么要抑制谐波?

谐波不仅没有用途，还有十分严重的危害。由于大部分设备都是包括电动机在内的感性设备，只能吸收基波，高次的谐波会转化为热量或者振动，造成电气设备过热、产生振动和噪声，并使绝缘老化，使用寿命缩短，甚至发生故障或烧毁;在电力传送过程中，谐波由于频率高，产生的阻抗大，因此会多消耗电能，造成电能生产、传输和利用的效率降低;谐波可引起电力系统局部并联谐振或串联谐振，使谐波含量放大，造成电容器等设备烧毁，或者某些频段的设备不能正常工作;谐波还会引起继电保护和自动装置误动作，使电能计量出现混乱。对于电力系统外部，谐波对通信设备和电子设备会产生严重干扰。

3、逆变器如何减少谐波含量

组件发出来的是直流电，经过逆变桥变化之后，大小和方向都发生了改变，但还不是纯正弦波交流电，电流和电压都不是连续的，含有大量谐波，要经过处理才能变成纯正弦波交流电，这个过程就是滤波。光伏逆变器输出谐波分为两部分，一是高次谐波，来源于调制方式，二是低次谐波，来源于开关死区效应、器件参数漂移、采样误差、控制参数不匹配等。

逆变器主要从硬件和软件两方面去抑制谐波

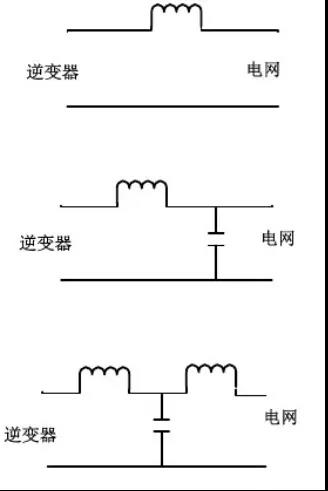

硬件上主要是滤波电路，目前逆变器常用的滤波方式有：L，LC，LCL等三种方式。电感是主要特性是电流不能突变，利用这个特性，可以把逆变桥不连续的电流为转变为连续的电流;电容的特性是电压不能突变，利用这个特性，可以把逆变桥不连续的电压为转变为连续的电压。

L为单电感滤波器，结构简单，价格便宜，对低频谐波抑制作用明显，但高频谐波抑制不够理想，需要较大的电感或者较高的频率来降低谐波电流，因此单电感滤波器通常用于小功率离网逆变器;LC为二阶滤波，增加了一个电容，具有较高的滤波能力，一般用于集中式大功率逆变器，后面接隔离变压器，因为最后是电容，多台并联会引起环流;LCL为三阶滤波，增加一个电容和一个电感，抑制高频谐波能力强，滤波器的电感输出，可以多台并联，通常应用于中大功率组串式逆变器，但逆变器控制算法复杂，容易导致系统不稳定。

逆变器软件上采取的主要方法有：

(1)提高开关频率：

逆变器的开关频率越高，控制带宽越宽，对于宽范围的电流谐波抑制更充分，为保证稳定性，逆变器的控制带宽通常取开关频率的1/10左右。逆变器控制算法中输出电压为正弦波，当经过逆变器调制输出PWM波有畸变时，将影响逆变器的输出谐波与控制效果。提高开关频率与输出PWM电平数有助于降低PWM波形的畸变率。

(2)并机谐波抵消能力：

1个方阵多台组串式逆变器距离升压变压器距离不一样，线路阻抗会有差异。线路阻抗会等效改变并网LCL滤波器中的电感，不同的滤波器参数会改变谐波的相位。当多台组串式逆变器并联工作时，谐波成分将会由于相位的差异而部分相互低消，降低系统整体的谐波值。

(3)消除谐波的软件控制技术：

由于逆变器采用高速度的数字处理器，可以采用很复杂的算法，如重复控制的电流控制器算法，原理是任何周期性的信号都可以分解为直流、基波以及各次谐波之和，因此只要在控制系统的前向通道中在这些频率处加入无穷大的增益，就可以实现对这些频率处指令的无静差跟踪和扰动抑制。

4、逆变器的电磁兼容标准

中国和国外关于并网逆变器的标准(鉴衡金太阳标准、IEEE1547、IEC61000-3-12、VDE0126)和并网光伏电站的标准(GB/T 19964-2012、GB 14549、GB 24337、VDE4105、BDEW)对逆变器或光伏电站的谐波电流绝对值进行要求。对于逆变器不同负载率下的谐波电流，要求绝对值不大于满载下的谐波电流绝对值。中国金太阳标准中规定了逆变器额定功率运行时，注入电网中的谐波电流THDi不超过5%;同时，在30%，50%，70%负载点处的谐波电流不超过额定功率运行时的值。
