案例 | 湖南省衡阳县金兰镇5.5kW光伏电站今日并网！

最近，衡阳县似乎掀起了一阵光伏电站安装热潮，捷报连连，这不!衡阳县金兰镇5.5kW项目今日10：30分正式并入国家电网，户主曾先生就只要等着收钱了，要是小编的话，估计做梦都能笑醒吧!

咱们还是来了解下该项目的安装过程吧!

一、设计过程

1.项目简介

曾先生家是自建住宅，南北朝向，希望在闲置的楼顶装上光伏电站，所采用的是275Wp的组件，经过测算，跟户主个人意愿，根据屋顶面积安装了20块组件。

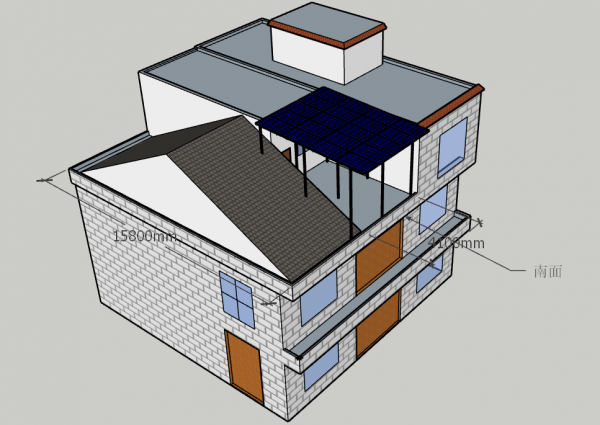

安装排布图及效果图

再根据组件的型号和铺设的数量计算得到5.5KWp(275Wp*20块)的装机容量。根据装机容量、组件实际排布情况来选择合适的逆变器。

2.支架方案

本次项目为斜屋面砖瓦屋顶，在安装支架时一般采用主支撑构件与瓦面下层屋面固定，来支撑支架主梁及横梁，组件与横梁之间采用压块压接。在安装过程中，务必要做好屋面的防水工作并且合理的布置线缆。

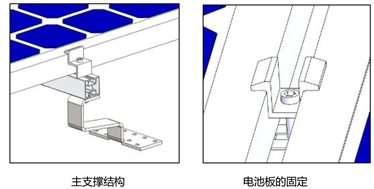

支架安装方式

3.逆变器的选择

该项目容量为5.5kWp且并网电压为220V，故选择单相5千瓦光伏逆变器。组件的朝向、倾角完全一致，分为两个相同的组串，每串10块组件，接到逆变器的直流侧。

4.线缆的选择

(1)直流侧线缆

直流线缆多为户外铺设，需要防潮、防晒、防寒、防紫外线等，因此分布式光伏系统中的直流线缆一般选择光伏认证的专用线缆，考虑到直流插接件和光伏组件输出电流，目前常用的光伏直流电缆为PV1-F1*4mm?。

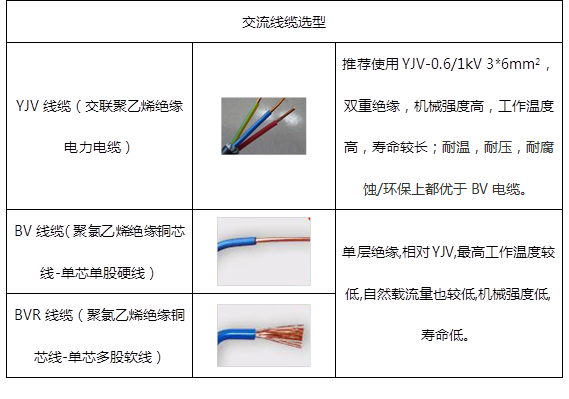

(2)交流侧线缆

交流线缆主要用于逆变器交流侧至交流汇流箱或交流并网柜，可选用YJV型电缆。长距离铺设还要考虑到电压损失和载流量大小。

注：交直流线缆一般都安装在户外，一般套PVC管来保护线缆。

5.配电箱的选择

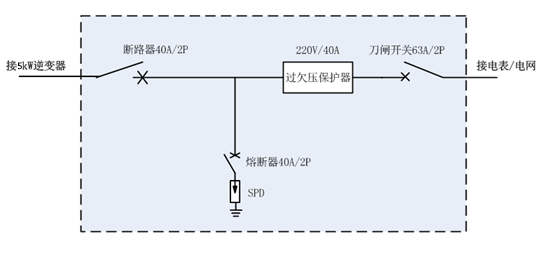

配电箱电气设计图

内部元件说明：

1.断路器

【断路器的一端接逆变器，一端接电网侧;交流断路器一般选择逆变器最大交流输出电流的1.25倍以上，5kW逆变器交流输出最大电流为22A，即选择40A的断路器。】

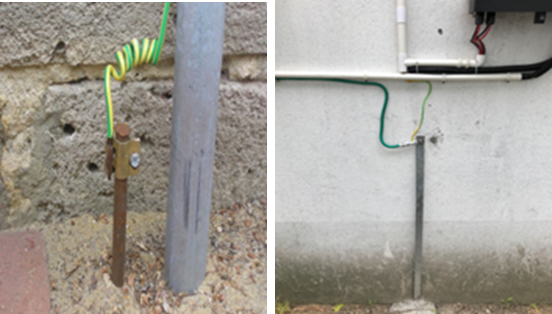

2.接地措施

地线是光伏系统正常运行的关键，在房屋附近土层较厚、潮湿的地点，挖1.5m深坑根据供电公司要求，埋入50*5mm扁钢或者φ12的圆钢，添加降阻剂并引出地线，地线接到组件的支架上，同时组件边框也必须接到支架上，接地电阻应小于4Ω。

二、收益计算

(1)发电量估算

装机容量5.5kW，首年发电量为5898.75kwh。首年衰减为2.5%，25年末最低功率为80%。
