【设计】光伏发电用0.1MW单元逆变器-箱变一体化装置

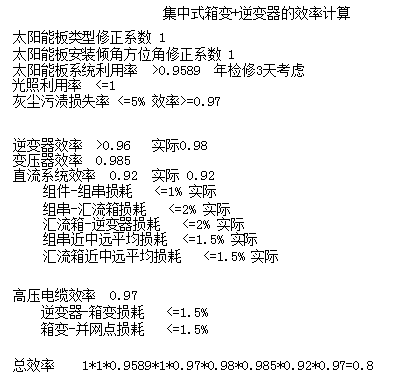

图3

以上公式计算可参考中国质量认证中心技术规范《并网光伏电站性能监测与质量评估技术规范》(申请备案稿)和国标规范《GB50797-2012光伏发电站设计规范》

5．具体实施方式及附图：

具体实施方式：

(1)系统原理图见上图。包括以下器件

1、集中式逆变器100KW一套，由于集中式逆变器技术比较成熟。可直接与合作厂方采购，因放置在箱变低压室内，故其散热性能可统一考虑，降低综合造价。直流柜(20A直流开关16个)

2、100KVA油变一台。采用S11型或立体卷铁芯变压器。立体卷铁芯变压器，则空载损耗更低，可比S11型变压器低30%。更可增加发电量。

3、高压真空负荷开关一台(含熔断器、避雷器)

4、二次元件有：箱变测控装置、可测量电流电压功率等信号，也可监测变压器的温度瓦斯等情况。通讯柜一台。

5、其他装置：柜内35KV母线、除湿加热通风装置、二次端子排、柜内照明、五防锁、箱变外壳等。

(2)该装置内部结构如下：进线为直流线缆，先经过逆变器3，转为交流后，接变压器1低压侧，经升压后，接高压真空负荷开关和熔断器2、避雷器6，再接出线高压电缆5;见图4的剖面图。

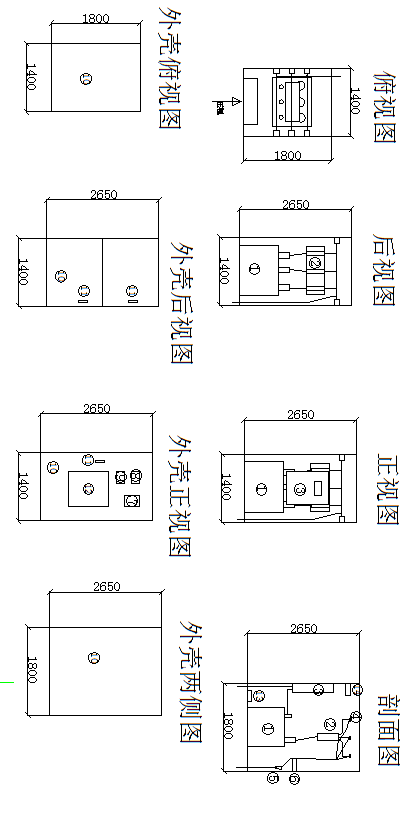

箱变装置附图图4：

图4以上尺寸仅供参考
