优秀逆变器应有的十八般武艺

2018-04-19 15:14:19 大云网　 点击量： 评论 (0)
逆变器一端连着光伏系统，一端连着电网，是连接光伏电站和电网的桥梁，对提高光伏电力的电网友好性，起着最关键的作用，没有之一。

8充分挖掘利用SVG功能

满足电网30ms快速无功调度响应要求，具备替代SVG的能力

逆变器功率因数-0.9-+0.9之间连续可调，输出500KW有功时可同时发242kVar无功

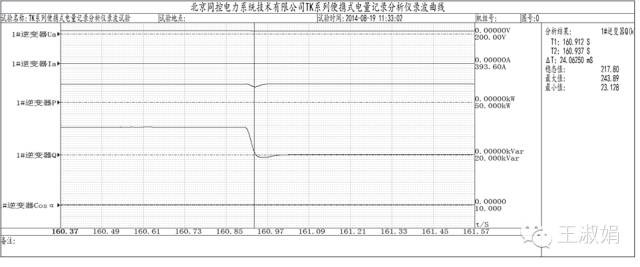

无功从感性200kVar→0，响应时间23.9ms

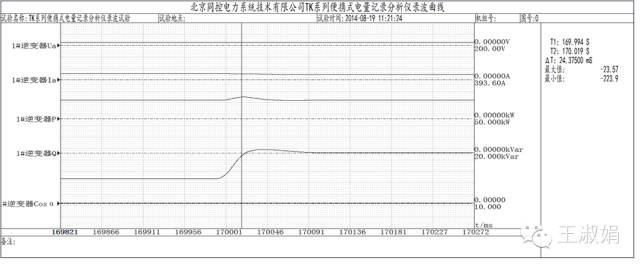

无功从容性221kVar→0，响应时间26.6ms

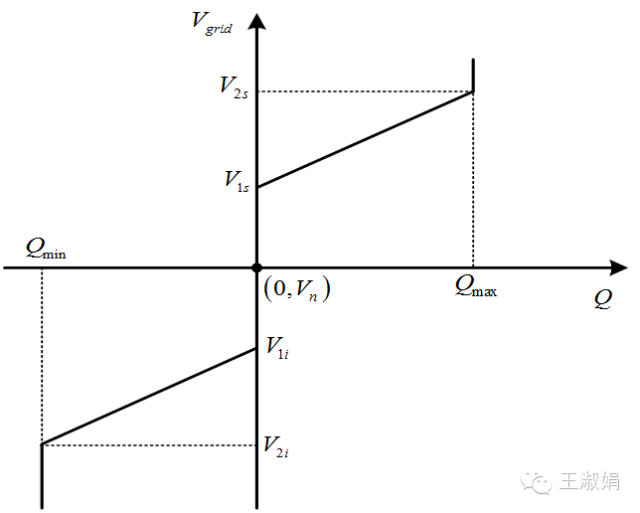

逆变器可根据电网电压，按照Q-U曲线发无功

“自动电压-无功控制模式”与“调度模式”可选

二、分布式光伏项目中逆变器应具有的功能

1应有无功控制解决方案，不需要额外的SVG设备

1)没有“无功控制解决方案”时的表现

分布式光伏系统并网后导致产权分界点功率因数下降

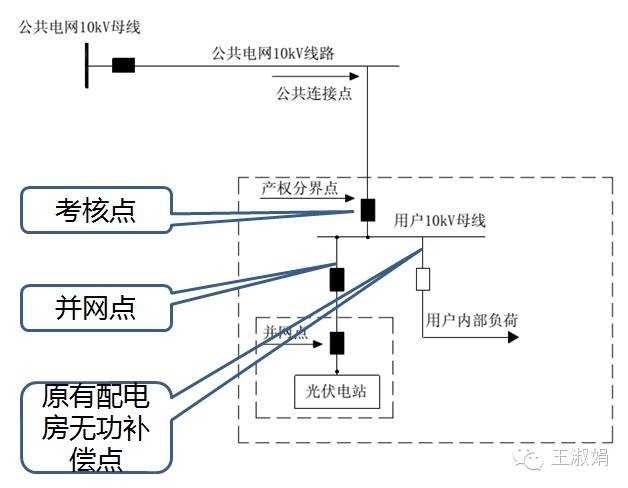

典型一次接线图

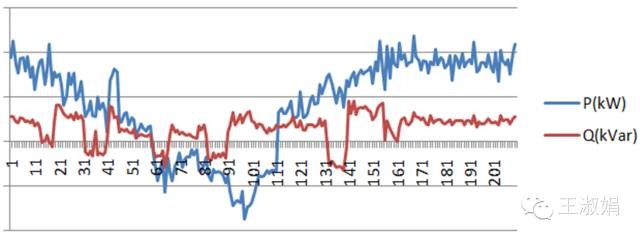

产权分界点处有功波动较为明显

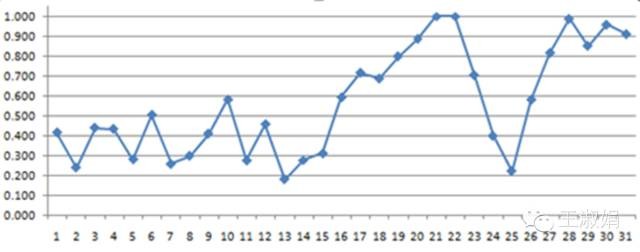

系统没有无功控制时月度功率因数为0.509

2)拥有“无功控制解决方案”时的表现

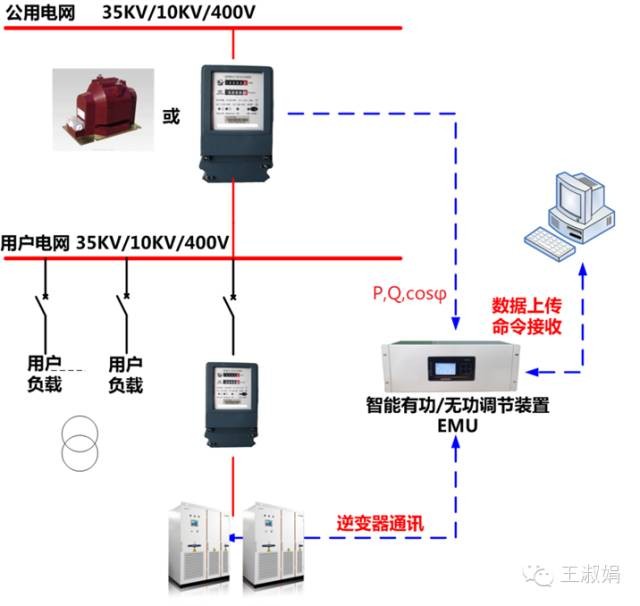

典型一次接线图

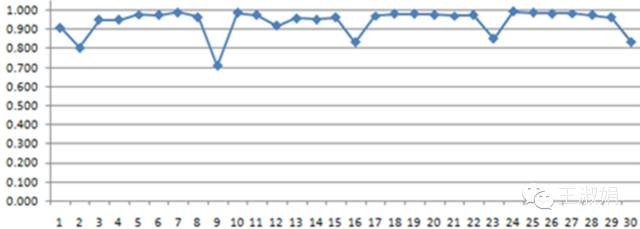

系统增加自动功率因数控制后月度功率因数为0.972
