光伏项目的占地面积的计算与查询

2018-03-22 11:13:55 大云网　点击量：评论 (0)

一、影响光伏项目占地的因素首先，必须确认，光伏项目的安装方式，固定式、平单轴、斜单轴、双轴，不同的安装方式，占地面积差异非常大。其...

一、影响光伏项目占地的因素

首先，必须确认，光伏项目的安装方式，固定式、平单轴、斜单轴、双轴，不同的安装方式，占地面积差异非常大。

其次，必须明确，光伏的占地面积包含“光伏方阵场区”和“变电站”两部分。

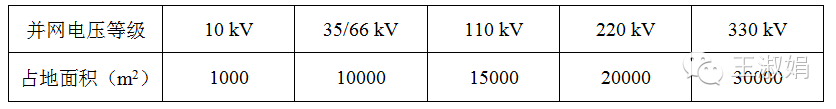

“变电站”的占地面积受电压等级的影响，10kV、35kV/66kV、110kV、220kV、330kV，不同的电压等级，变电占的占地面积肯定是不一样的。下表是不同电压等级变电站占地面积的一个大致数值。

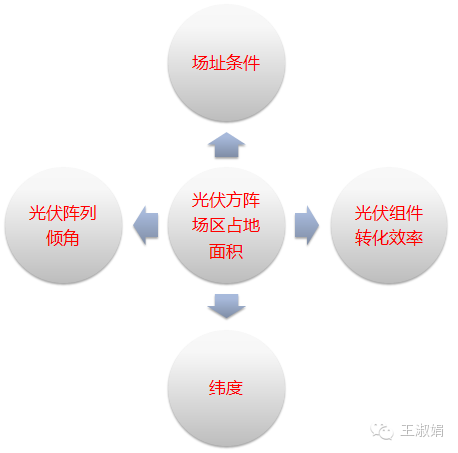

以固定式的安装方式为例， “光伏方阵场区”的占地面积，受4个因素的影响，如下图。

1、“光伏方阵场区”的占地面积受“场址条件”的影响

如果是分布式“混凝土屋顶”和“彩钢瓦屋顶”的占地面积差别是很大的。一般情况下，相同安装量的占地面积，“混凝土屋顶”＞“彩钢瓦屋顶”。

如果是地面电站，土地分平坦土地、有南向坡度、有北向坡度三种情况，占地面积会有很大的差别。其他条件相同时，相同安装量的占地面积，有北向坡度＞平坦土地＞有南向坡度。

我们无法对所有情况进行一一说明，下文只能以“平坦土地”为例继续说明。

2、“光伏方阵场区”的占地面积受“光伏组件转化效率”的影响

“光伏组件转化效率”提高1%，“光伏方阵场区”的占地面积大约会减少5~9%。

3、“光伏方阵场区”的占地面积受“光伏阵列倾角”的影响

当其他条件相同时，“光伏阵列倾角”降低1°，“光伏方阵场区”的占地面积大约会减少0.5~2%。

4、“光伏方阵场区”的占地面积受“纬度”的影响

“纬度”影响的主要是“影子倍率”。“影子倍率”就是遮挡物形成的影子长度与其高度的比值。一般，在设计时，主要考虑冬至日真太阳时的9:00、15:00时的影子倍率。

在黑龙江、新疆、内蒙等省份的北部高纬度地区，纬度在40°以上，影子倍率＞3；而在广东、广西等纬度低于25°地区，影子倍率大约在1.5以内。因此，在北部地区，前后方阵间距会达到6m以上；而在南方的一些地方，前后方阵间距留2m的检修通道就够了。

因此，“纬度”升高5°，“光伏方阵场区”占地面积大约会增加10%~30%。

二、占地面积的估算

2015年12月2日，国土资源部关于发布了《光伏发电站工程项目用地控制指标》的通知(国土资规〔2015〕11号)，附件为各种条件下的占地积。

第一步，确定光伏方阵的安装方式

固定式、平单轴、斜单轴、双轴跟踪，要选择不同的表格；

第二步，确定光伏组件的转化效率

第三步，确定地形条件系数。

将查询得到的数值，乘以相应的地形条件系数，就可以估算出某项目的占地面积。

下表为不同安装方式、不同转化效率在水平面地势下方阵的占地面积。

使用提示：

1、表中的参考面积为光伏方阵区占地面积，不包含升压站、生活区

2、不同地形下的估算

地形区	特点	使用方法
Ⅰ类地形区	地形无明显起伏，地面自然坡度小于或等于3°的平原地区	直接参考表内数值，乘以系数1.0~1.1
Ⅱ类地形区	地形起伏不大，地面自然坡度大于3°但小于或等于20°，相对高差在200m以内的微丘地区	表内数值乘以系数1.1~1.3
Ⅲ类地形区	地形起伏较大，地面自然坡度大于20°，相对高差在200m以上的重丘或山岭地区	表内数值乘以系数1.3~1.6

表1:最佳倾角固定式1万kW光伏方阵建设用地参考（单位：公顷）

表2:最佳倾角固定式1万kW光伏方阵建设用地参考（单位：亩）

表3:平单轴跟踪1万kW光伏方阵建设用地参考（单位：公顷）

表4：平单轴跟踪1万kW光伏方阵建设用地参考（单位：亩）

表5：最佳倾角斜单轴跟踪1万kW光伏方阵建设用地参考（单位：公顷）

表6：最佳倾角斜单轴跟踪1万kW光伏方阵建设用地参考（单位：亩）

表7：双轴跟踪1万kW光伏方阵建设用地参考（单位：公顷）

表:8：双轴跟踪1万kW光伏方阵建设用地参考（单位：亩）
