国管局节能司发布公共机构分布式光伏发电系统建设指南！

4.4支架安装

支架安装采用现浇混凝土支架基础时，应在混凝土强度达到设计强度的70%后进行支架安装。支架到场后应做下列检查：

1)外观及防腐涂镀层应完好无损。

2)型号、规格及材质应符合设计图纸要求，附件、备件应齐全。

3)对存放在滩涂、盐碱等腐蚀性强的场所的支架应做好防腐蚀工作。

4)支架安装前安装单位应按照“中间交接验收签证书”的相关要求对基础及预埋件(预埋螺栓)的水平偏差和定位 轴线偏差进行查验。

固定式支架及手动可调支架的安装应符合下列规定：

5)采用型钢结构的支架，其紧固度应符合设计图纸要求及现行国家标准《钢结构工程施工质量验收规范》(GB50205-2015)的相关规定。

6)支架安装过程中不应强行敲打，不应气割扩孔。对热镀锌材质的支架，现场不宜打孔。

7)支架安装过程中不应破坏支架防腐层。

8)手动可调式支架调整动作应灵活，高度角调节范围应满足设计要求，支架倾斜角度偏差度不应大于±1°。

9)支架及支架安装的抗风设计应符合GB5009-2006的要求。

4.5光伏组件安装

1)光伏组件应按照设计图纸的型号、规格和使用说明书进行安装，组件间的线缆选择需要考虑开路电压和短路电流在不同环境温度和辐照度下的安全系数(通常是开路电压或短路电流乘以系数1.25)。

2)光伏组件固定螺栓的力矩值应符合产品或设计文件的规定。

4.6汇流箱安装

1)汇流箱安装位置应符合设计要求，支架和固定螺栓应为防锈件。

2)汇流箱安装的垂直偏差应小于1.5mm。

3)汇流箱内光伏组件串的电缆接引前，必须确认光伏组件侧和逆变器侧均有明显断开点。

4.7逆变器安装

1)采用基础型钢固定的逆变器，逆变器基础型钢安装的允许偏差应符合下表规定。

2)基础型钢安装后，其顶部宜高出抹平地面10mm。基础型钢应有明显的可靠接地。

3)逆变器的安装方向应符合设计规定。

4)逆变器与基础型钢之间固定应牢固可靠。

5)应根据安装使用说明书安装必要的过流保护装置和隔离开关。

4.8电气二次系统

1)二次设备、盘柜安装及接线除应符合现行国家标准《电气装置安装工程盘、柜及二次回路接线施工及验收规范》(GB50171-2012)的相关规定外，还应符合设计要求。

2)通信、远动、综合自动化、计量等装置的安装应符合产品的技术要求。

3)安防监控设备的安装应符合现行国家标准《安全防范工程技术规范》(GB50348-2004)的相关规定。

4.9其他电气设备安装

1)高压电器设备的安装应符合现行国家标准《电气装置安装工程高压电器施工及验收规范》(GB50147-2010)的相关规定。

2)电力变压器和互感器的安装应符合现行国家标准《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》(GB50148-2010)的相关规定。

3)母线装置的施工应符合现行国家标准《电气装置安装工程母线装置施工及验收规范》(GB50149-2010)的相关规定。

4)低压电器的安装应符合现行国家标准《电气装置安装工程低压电器施工及验收规范》(GB50254-2014)的相关规定。

5)环境监测仪等其他电气设备的安装应符合设计文件及产品的技术要求。

4.10防雷与接地

1)光伏发电项目防雷系统的施工应按照设计文件的要求进行。

2)光伏发电项目接地系统的施工工艺及要求除应符合现行国家标准《电气装置安装工程接地装置施工及验收规范》(GB50169-2016)的相关规定外，还应符合设计文件的要求。

3)屋顶光伏系统的金属支架应与建筑物接地系统可靠连接或单独设置接地。

4)带边框的光伏组件应将边框可靠接地;不带边框的光伏组件，其接地做法应符合设计要求。

5)盘柜、汇流箱及逆变器等电气设备的接地应牢固可靠、导通良好，金属盘门应用裸铜软导线与金属构架或接地 排可靠接地。

6)光伏发电站的接地电阻阻值应满足设计要求。对于上人屋顶，接地电阻应≤4欧姆，对于非上人屋顶，接地电阻应≤10欧姆。

4.11架空线路及电缆

1)架空线路的施工应符合现行国家标准《电气装置安装工程35kV及以下架空电力线路施工及验收规范》(GB50173-2014)的有关规定。

2)电缆线路的施工应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》(GB50168-2016)的相关规定。

架空线路及电缆的施工还应符合设计文件中的相关要求。

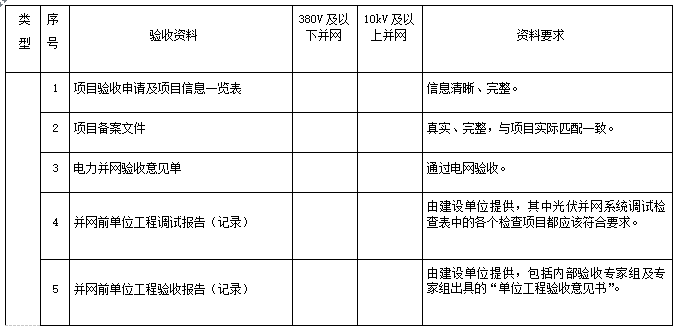

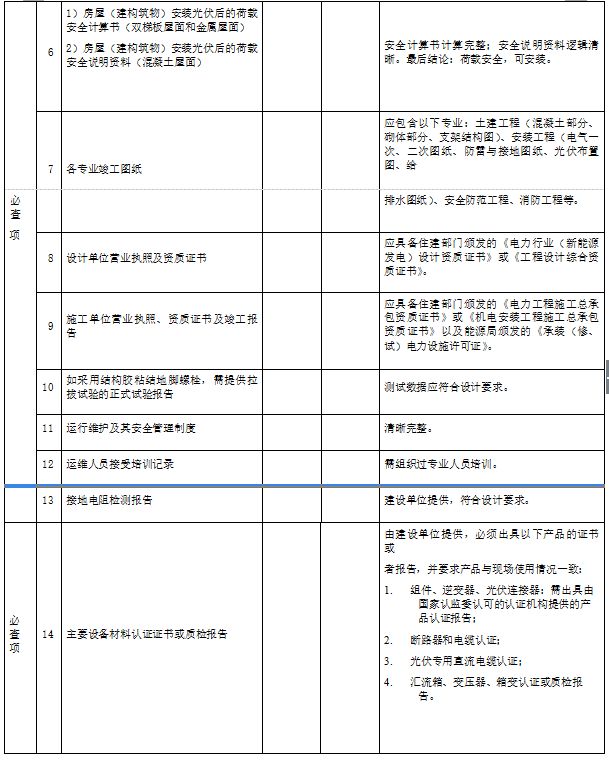

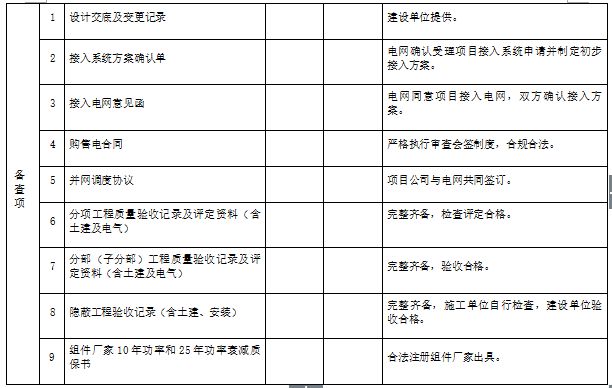

表1公共机构分布式光伏发电项目验收资料审查表(参照文本)

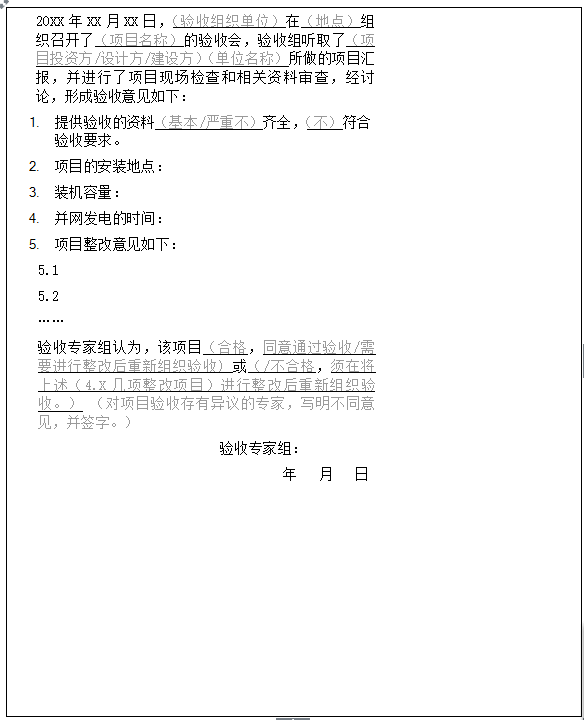

表2 项目验收意见模板
