【应用】撩开分布式存储神秘面纱

VBS是计算数据块存储位置的重要网元。一个VBS就是一个“机头”。VBS部署很灵活，有很多种部署方法，可以根据不同的需求进行选择。比如，在VMWARE虚拟机中，可以在物理机上开设一台虚拟机部署VBS，在XEN/KVM部署在domain0上;或者部署在每台OSD服务器上，或专门设置VBS服务器群。

VBS采取一致性哈希算法，如图3，将数据块的逻辑地址计算出KEY值。并将计算出来的KEY映射到哈希环上，在哈希环上划分了N段(Partition)，每个Partition对应一个硬盘，并根据出partition主和osd节点的映射关系ioview，和partitio主备对应的osd关系，得到该数据块的路由，如图4。在写入的时候，采用强一致性，即当主和备副本都返回写成功后，才认为这个IO写成功了。读IO时只读主副本，当主副本故障的时候，会在备副本中选举出主副本。目前，一个资源池可以支持2000块硬盘。

操作系统看到的连续的数据逻辑地址(LBA)，实际上被打散到资源池内所有硬盘上了，类似所有硬盘都做了raid0，这样就利用了所有磁盘的性能，提高了存储的性能。操作系统实际是直接读写物理磁盘的块，并没有封装额外的文件系统，是一个raw设备。

OSD是一台插了较多硬盘的X86服务器，我们采用的是12块SATA3T的硬盘作为数据的持久化存储介质。如果VBS不承载在OSD上，那么OSD服务器的计算压力实际上很小，也没有必要配置计算能力很强、内存配置很高的服务器。上一篇文章计算过，12块SATA盘提供的iops或吞吐量其实很有限，需要配置SSD作为缓存，加速存储的性能。由此看来，分布式存储的性能是由SSD的性能和热点数据计算算法决定的。和一般存储不同，一般分布式存储的写性能会好于读性能。主要是主和备副本写入SSD就返回成功了，而SSD什么时候写入硬盘，怎么写入硬盘，客户端是不知道的。而读数据的时候，如果数据是热点数据，已经在缓存在SSD上，性能会很好，如果没有在缓存中，就需要到硬盘中直接读取，那性能就很差了。这也是当分布式存储在初始化的时候，测试性能指标不如运行一段时间后的指标。所以测试分布式存储有很多陷阱，大家要注意。

为了提高存储的安全性，达到6个9以上的安全性，我们采取的是通行的3副本(2副本在96块盘以下，可以达到6个9)。副本可以根据实际情况设置成为在不同机架、不同服务器、不同硬盘的安全级别。当磁盘或主机故障，会被MDC监控到，会选举主副本、踢出故障点、重构副本等操作。为了确保数据的安全，副本重构的时间很关键，我们要求，每T数据重构时间不超过30分钟。

为了确保数据重构流量不影响正常存储IO访问流量，实现快速数据重构。我们没有采取华为推荐的网络方案，而是采用环形虚拟化堆叠的方案，交换机间的堆叠链路采用40G光路，如图5。将存储的重构流量都压制在存储环形网络中。交换机到服务器采用2*10G连接，可以根据情况采用主备或分担的模式。

说过了“块”存储，再简单了解一下“对象存储”。对象存储是在同样容量下提供的存储性能比文件存储更好，又能像文件存储一样有很好的共享性。实际使用中，性能不是对象存储最关注的问题，需要高性能可以用块存储，容量才是对象存储最关注的问题。所以对象存储的持久化层的硬盘数量更多，单盘的容量也更大。对象存储的数据的安全性保障也各式各样，可以是单机raid或网络raid，也可以副本。对性能要求不高，可以直接用普通磁盘，或利用raid卡的缓存，也可以配些SSD作为缓存。我们现在使用单机35块7200转4TSATA盘+raid卡缓存加速的自研对象存储，并计划在今年使用60块7200转8TSATA盘。即每台服务器提供480T的裸容量。Ceph和google基于GFS的存储就是典型的对象存储。

Ceph是目前最为热门的存储，可以支持多种接口。Ceph存储的架构和华为的FusionStorage异曲同工，都是靠“算”而不是“查”。一种是为数众多的、负责完成数据存储和维护功能的OSD，另一种则是若干个负责完成系统状态检测和维护的monitor。OSD和monitor之间相互传输节点状态信息，共同得出系统的总体工作状态，并形成一个全局系统状态记录数据结构，即所谓的clustermap。这个数据结构与特定算法相配合，便实现了Ceph“无需查表，算算就好”的核心机制以及若干优秀特性。

但数据的的组织方法是不同的。首先ceph的核心是一个对象存储，是以对象为最小组织单位。1、首先文件是被映射成为一个或多个对象。2、然后每个对象再被映射到PG(PlacementGroup)上，PG和对象之间是“一对多”映射关系。3、而PG会映射到n个OSD上，n就是副本数，OSD和PG是“多对多”的关系。

由若干个monitor共同负责整个Ceph集群中所有OSD状态的发现与记录，并且共同形成clustermap的master版本，然后扩散至全体OSD以及客户端。OSD使用clustermap进行数据的维护，而客户端使用clustermap进行数据的寻址。

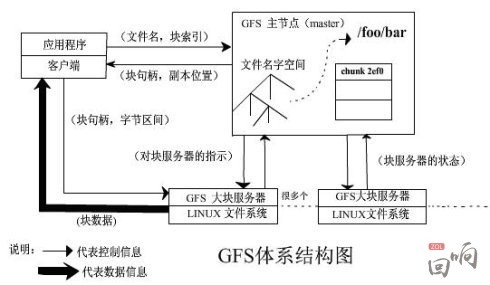

Google三大宝之一的“GFS”是google对象存储的基础。

核心不同是数据的组织架构：master服务器(即元数据服务器)保存了文件名和块的名字空间、从文件到块的映射、副本位置，由客户端来查询。是一个典型的信令和媒体分开的架构。

分布式存储一般情况下都是靠“副本”来确保数据的安全性和完整性。每块盘记录的数据内容都不一样，当某一块盘出现问题，都需要从其他不同盘内的数据块中进行快速的数据重构。数据重构是需要时间的，如果大量盘同时故障，将会发生什么?另外，OSD的扩容，也会导致数据的迁移，也会影响存储。下一篇，我将最终揭开分布式存储存在的隐患。
