晶体硅光伏组件非正常衰减和失效分析

2018-03-28 14:19:04 大云网  点击量: 评论 (0)
非正常衰减和失效现象的原因较多,涉及的责任方主要有组件制造方、运输方、安装方、运维方、电站设计方等等。只有分清责任方,才有利于解决

件安装完成后,接线时将一串组件正负极接反,瞬间其它组串的大电流通过接反组串接线盒内的二极管,烧毁二极管、烧毁接线盒,严重时引起火灾,这种现象应由电站的施工方负责;

2)接线盒内二极管焊接不良,反向耐压不足,甚至二极管极性装反,都可能造成二极管烧毁,这种现象应由组件制造方负责。

2.7.3

接线盒进水可能导致内部短路、发热甚至烧毁,严重时引起火灾,除去施工方操作不当拉扯接线盒导致底部开裂或者损坏等原因外,应由组件制造方负责。

2.8 连接器问题

组件连接器可能出现的问题有:接触不良、电阻过大、发热、打火甚至烧毁严重时引起火灾,若是因为插接不到位导致的问题应由电站安装方负责。如虚焊或自身接触不良、电阻过大导致的问题应由组件制造方负责。

这里需要重点说一下,电站在组件安装后连接器可能并没有马上接好,而是过了若干天后才连接,此时连接器有可能暴露在室外,连接器内下雨进水,刮风进沙,造成此后连接器接触不良的现象。为了防止此类问题的发生,组件制造方应在组件出厂时给连接器添加防尘、防水、防沙帽,封闭连接器插口端。

图(6)接线盒烧毁、二极管失效

2.9 玻璃爆裂

玻璃爆裂问题一般有两个:

1)玻璃自身内部硫酸镍膨胀引发产生强大内应力导致的自爆,自爆点处应有明显的“蝴蝶斑”,此种问题应由组件制造方负责;

2)施工方安装时人为导致组件爆裂,爆点处会有明显受力点,此种问题应由电站施工方负责。如图(7),左边图片为自爆爆点,右边图片为外力导致的爆裂爆点,具有明显区别;

3)问题电池引发组件热斑现象,继而背板发热、烧毁,局部的大温差还可能导致玻璃爆裂,此种问题应由组件制造方负责。

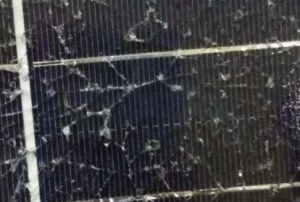

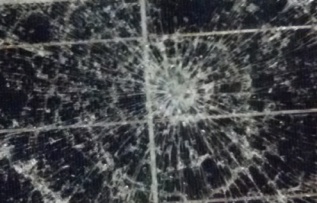

图(7)“自爆”和受外力的爆裂

2.10 自然灾害

我们知道自然灾害是不可避免的,如雷击、台风等主要靠设计方预防,地震、泥石流、洪水、龙卷风等不可抗力就要靠保险了。

当然也有一些特殊情况,比如水位上涨后淹没组件,待退水后组件经过清洗是不影响使用的,清洗双玻组件较常规组件要容易的多。

3.结论

综上所述,组件非正常衰减和失效的原因较多,涉及的责任方主要有组件制造方、运输安装方、运维方、电站设计方等等。笔者认为只有分清责任方,才有利于解决非正常衰减和失效的问题,延长组件的使用寿命,为投资者带来更多的效益。

大云网官方微信售电那点事儿

责任编辑:蒋桂云

免责声明:本文仅代表作者个人观点,与本站无关。其原创性以及文中陈述文字和内容未经本站证实,对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺,请读者仅作参考,并请自行核实相关内容。
我要收藏
个赞
