真不是一般的大！麟北电厂世界首例钢结构烟塔合一间冷塔封顶

麟北发电公司项目概述

陕西能源麟北发电有限公司(以下简称“麟北发电公司”)由陕西能源集团有限公司旗下陕西秦龙电力股份有限公司投资建设，公司成立于2016年1月，属省属大型国有企业。本期工程建设2×350MW超临界间接空冷循环流化床机组，项目已于2016年5月24日获得陕西省发改委核准，8月28日已正式开工建设，计划2018年双机投产发电。

(来源：工程客 ID：Engicool2014)

项目位于陕西省宝鸡市麟游县两亭镇园子坪村，主机选用了东方 锅炉厂自主研发的第三代首台350MW超临界循环流化床锅炉和上海电气集团高中压合缸多级、低叶高最新K159型汽轮机以及配套的高效发电机，锅炉和汽轮机均为两大主机厂同级别最先进机型。工程具有以下特点：

(一)项目属于“精准扶贫”项目。项目位于国务院划定的“六盘山集中连片特困区”，项目的建设对实现麟游北区贫困户“十三五”同步脱贫目标具有十分重要的意义。

(二)工程属于民生供热工程。电厂建成后将向两亭循环经济工业园及周边煤矿企业供热，同时向甘肃省灵台县城区供热，开启了跨省供热先河，具有较好的社会效益和经济效益。

(三)项目属于国家扶持的低热值煤发电项目。项目利用周边煤矿洗选产生的煤矸石和煤泥发电，燃料成本低并能有效解决煤矸石和疏干水对当地环境造成的污染，符合《国家电力发展“十三五”规划》中“因地制宜规划建设低热值煤发电项目”的产业政策。

(四)项目属煤电一体化项目。电厂周边已建成四家大型煤矿企业，电厂距最近的煤矿约两公里，直接将煤矸石粗、细碎后用管状皮带送入锅炉，燃料运输成本几近于零。

(五)项目采用了世界首例钢结构“烟塔合一”技术，具有工程造价低、建设工期短等优点，电厂服役结束可实现塔体钢材的环保回收;项目与东锅厂运用“环保岛”技术，实现循环流化床锅炉宽负荷超净排放，该技术已被国家能源局批准为“国家CFB锅炉尾部烟气综合治理示范项目”;电厂在建设过程中引入“智慧电厂”理念，充分运用“互联网+”技术，实现电厂生产运营后的智能、远程、可视等信息化管理。

世界首例钢结构烟塔合一间冷塔情况

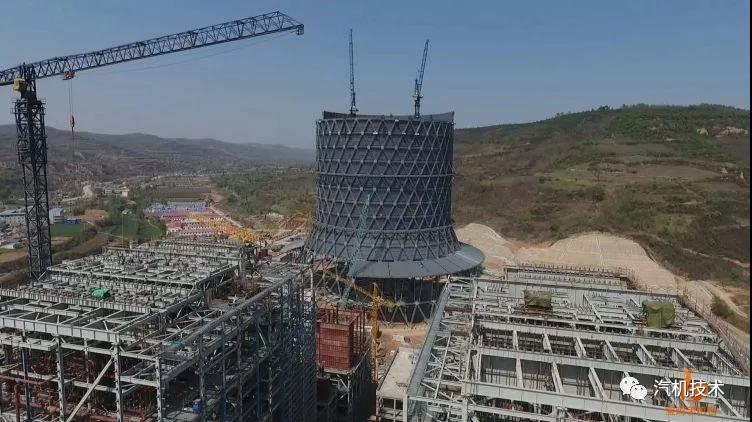

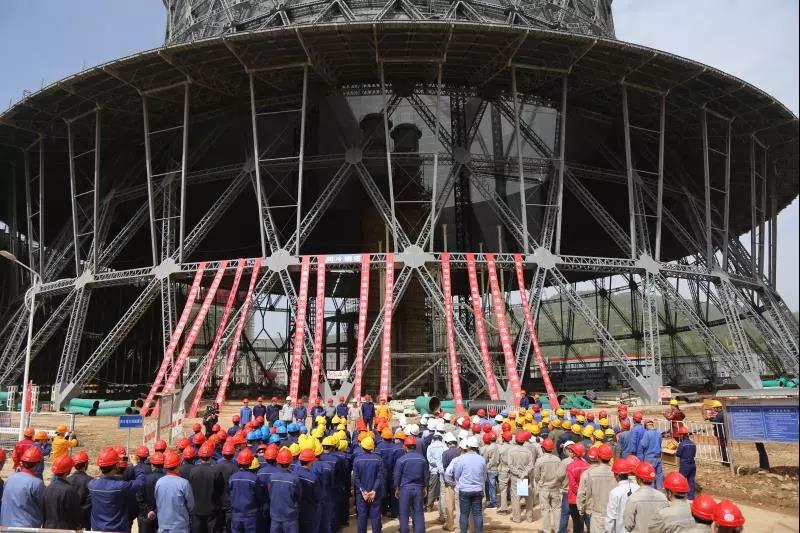

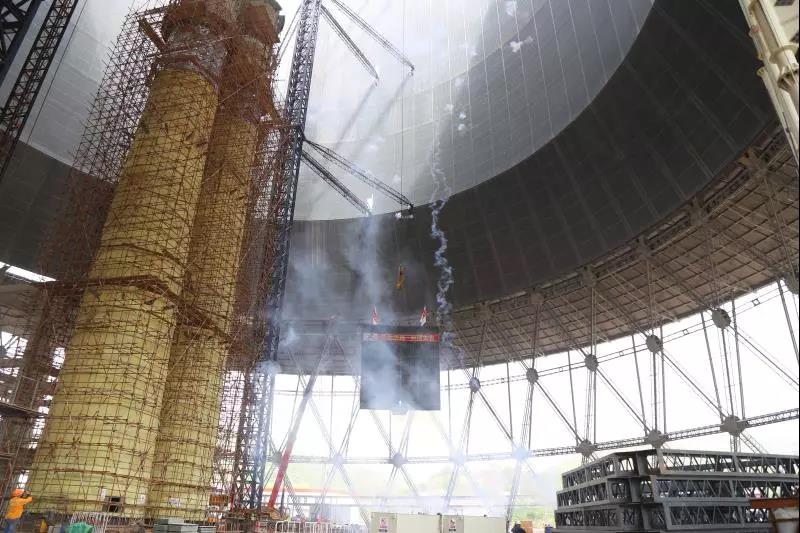

世界首例钢结构烟塔合一间冷塔5月27日上午在宝鸡市麟游县陕投集团秦龙电力麟北发电厂封顶，这标志着迄今为止世界上直径最大、高度最高的全钢结构间冷塔主体顺利完工。

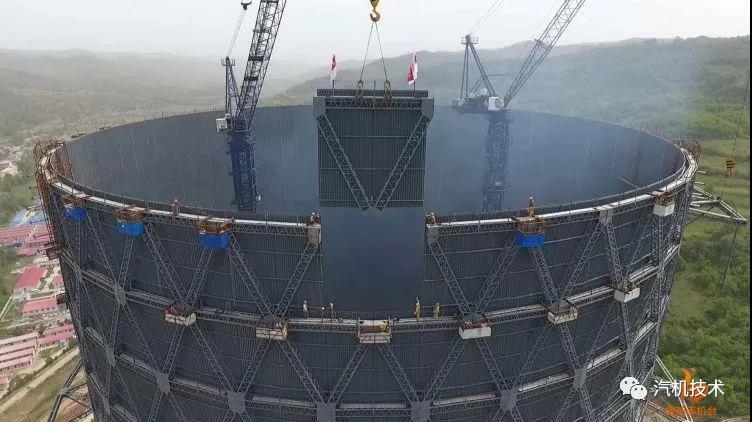

钢结构烟塔合一间冷塔塔体高170.5米，由锥段和直段组成，其中底部锥段直径147.5米，高55米，上部直段直径98.5米，高115.5米，整塔共十八层，由828个格构式钢制三角和铝合金蒙皮搭建而成。由于塔体首次采用钢结构，且烟塔合一，如何让828块三角架严丝合缝的搭建完成，是工程最大的难题。

上海市机械施工集团有限公司项目经理周铭告诉记者，这个整体精度方面要控制在一公分以内。因为是铝板，它本身支撑强度比较大，它是两毫米的，国内应该说也是第一次采用，整体的拉伸性是比较少的，所以需要有一个比较准的精度，来控制整体塔身的精度。

据了解，相对于传统的混凝土结构间冷塔，钢结构间冷塔具有造价低、抗震性能好、施工周期短、环保突出的优点，而且钢塔服役结束后,所有钢材和铝材均可回收利用，避免废弃混凝土的污染问题，完全响应和倡导了国家循环利用的环保产业政策。钢结构间冷塔既有冷却塔的通风作用，又有烟囱的排烟作用，整体节省2000多万的水泥烟囱投资。在环保方面，借助冷却塔内十几倍的热空气对脱硫后的净烟气形成良好包裹、抬升、加热，提升了烟气露点温度，使烟气扩散的更高更远，减少了液态SO2和固态的粉尘跌落，降低了污染物浓度，极大程度避免了雾霾的形成。

麟北发电厂钢结构间冷塔自2017年5月28日开始吊装，现场工作人员战胜了接连阴雨、寒冬大雪、大风等极端不利天气，攻克了地质条件复杂、地基处理困难、高空作业空间狭小、施工安全要求高、测绘困难等多个施工难点，一百多名工人及现场管理人员经过由摸索到熟练，最终使间冷塔建设顺利到顶。

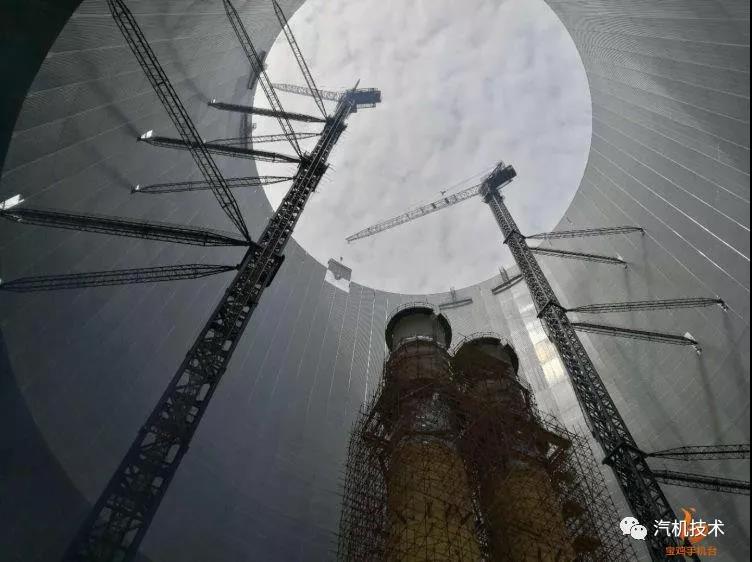

这座钢结构间冷塔塔体高170.5米，由锥段和直段组成，其中底部锥段直径147.5米，高55米，上部直段直径98.5米，高115.5米，整塔共十八层，由828个格构式钢制三角和铝合金蒙皮拼装而成。相对于传统的混凝土结构间冷塔，钢结构间冷塔具有造价低、抗震性能好、施工周期短、环保突出等优点。烟塔合一形式的间接空冷排烟塔，既有冷却塔的通风作用，又有烟囱的排烟作用，相较于混凝土结构节省2000多万投资;烟气借助冷却塔内十几倍的热空气对脱硫后的净烟气形成良好包裹、抬升、加热，提升了烟气露点温度，使烟气扩散的更高更远，减少了液态SO2和固态的粉尘跌落，降低了污染物浓度。钢塔在服役结束后,所有钢材和铝材均可回收利用，避免废弃混凝土的污染问题，完全响应和倡导了国家循环利用的环保产业政策。此塔还采用蒙皮内置结构形式，即钢构件在外，蒙皮在内，此种形式在世界上也是首次应用。

目前，世界上最高钢结构冷却塔高120米，已在伊朗建成投用，但不是烟塔合一形式，烟塔合一建筑在国际上尚属空白。
